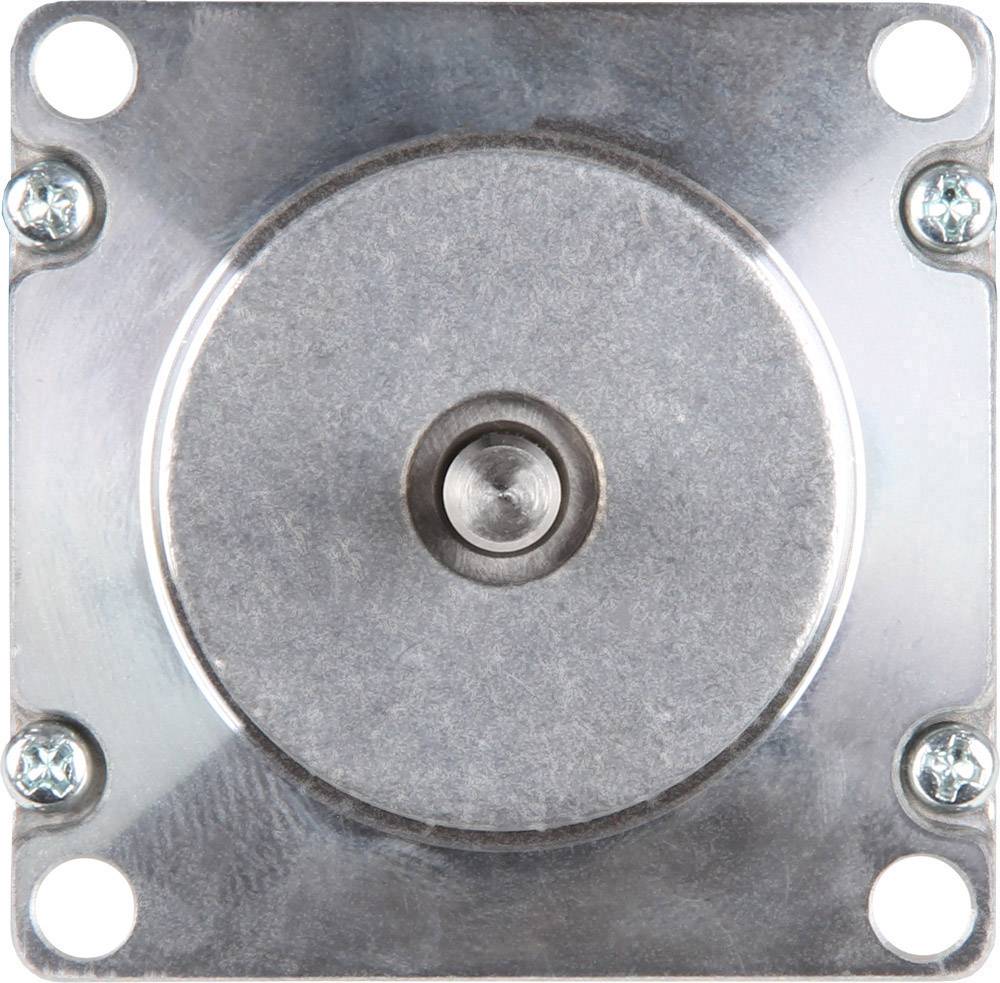

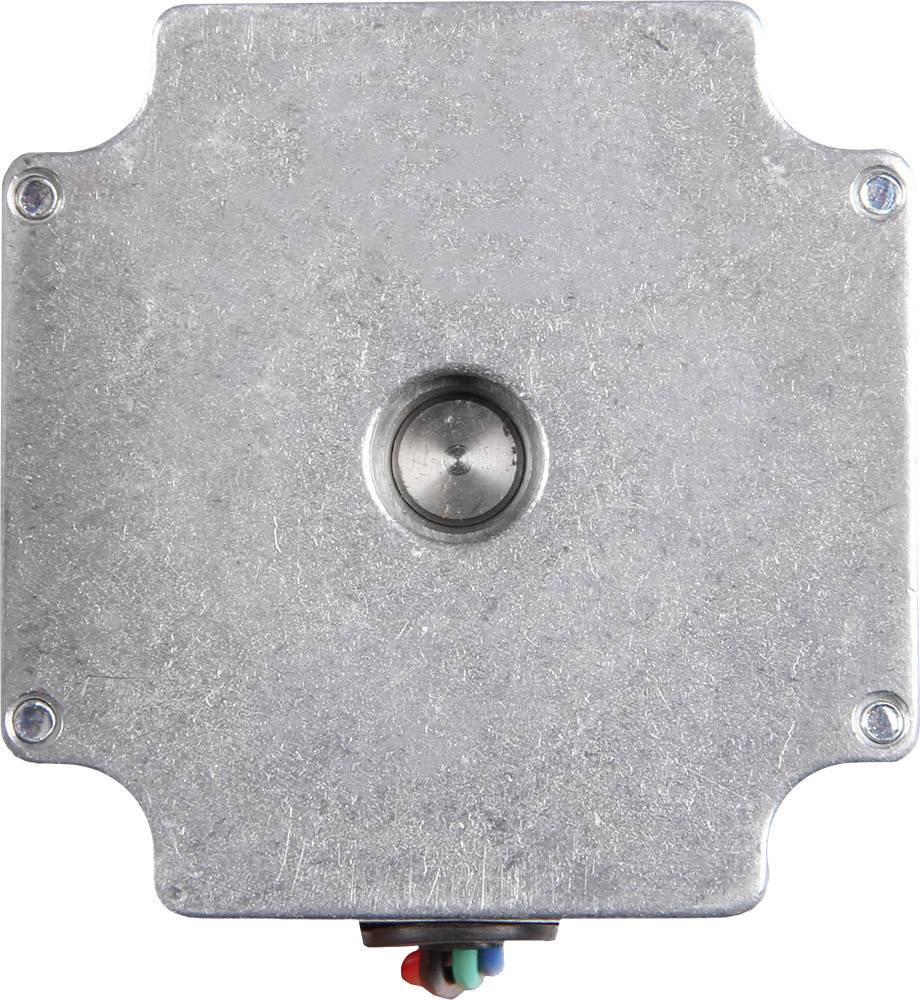

Joy-it krokový motor Nema23-03 3 Nm 3 A Průměr hřídele: 7.5 mm
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 073,55 Kč / kus)
1 073,55 Kč
Bez DPH.
Už jen 4 Ks skladem!
Hlavní benefity
Krokový motor Nema 23 - 3A - 3 Nm
- Vysoká kvalita výrobku
- Připojení: 4pólový Zásuvka (JST zástrčka)
- Ideální pro oblasti robotiky, CNC, 3D tisk, fréza
- Teplotní rozsah: -10 až +50°
- Třída izolace: B (až 130 stupňů)
- Počet kroků za otáčku : 200
Technické parametry
- Rozměry hřídele
- Ø 7,5 x 32 mm (jednotlivý hřídel)
- Specifikace
- 57 SHD4934-34B
- Připojení
- 4-žilový kabel
- Počet kroků za otáčku
- 200
- Rozměry
- 56 x 56 x 101 mm
- Rozsah dodávky
- Motor NEMA23-03
- Výkonové charakteristiky
- Moment
- 3 Nm
- Jmenovité napětí
- 8,4 V
- Jmenovitý proud
- 3 A
- Úhel krok
- 1,8 °
- Počet fází
- 2
- Fázový odpor
- 2,8 Ω
- Fázový cívka
- 4,2 mH
- Izolační odpor
- 500 V/ DC
- Třída izolace
- B (130°)
- Momentu setrvačnosti
- 260 g.
- Cm²
- Rastmoment
- 0,04 Nm
- Zulass. Teplotní rozsah
- -10 °C až 50 °C
- Úhel
1,8°
- Brzdný moment
3 Nm
- Ø hřídele
7,5 mm
- Délka hřídele
32 mm
- Číslo výrobce
Nema23-03
- Typ
Nema23-03
- Šířka
56 mm
- Jmenovitý proud
3 A
- Jmenovité napětí
8.4 V
- Ø hřídele
7.5 mm
- Délka motoru
101 cm
- Kategorie produktu
krokový motor
Ke stažení
List technických údajů
List technických údajů 2148835 Joy-it krokový motor Nema23-03 3 Nm 3 A Průměr hřídele: 7.5 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2148835 Joy-it krokový motor Nema23-03 3 Nm 3 A Průměr hřídele: 7.5 mm
Prohlášení o shodě
Prohlášení o shodě 2148835 Joy-it krokový motor Nema23-03 3 Nm 3 A Průměr hřídele: 7.5 mm
Popis
Tento krokový motor je se svým velkým výkon ideální pro použití v oblastech auto matisierung, CNC (např. Např. frézka, atd.) nebo robotiky. Vysoká Haltemo-ment od 3 Nm se vyznačuje tohoto motoru.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Obsah balení
- Motor
