Joy-it krokový motor NEMA17-07GM 0.44 Nm 1.68 A Průměr hřídele: 8 mm

Krokový motor s kovovým krytem a kabely na straně, vhodný pro přesné mechanické aplikace v strojích a robotice.

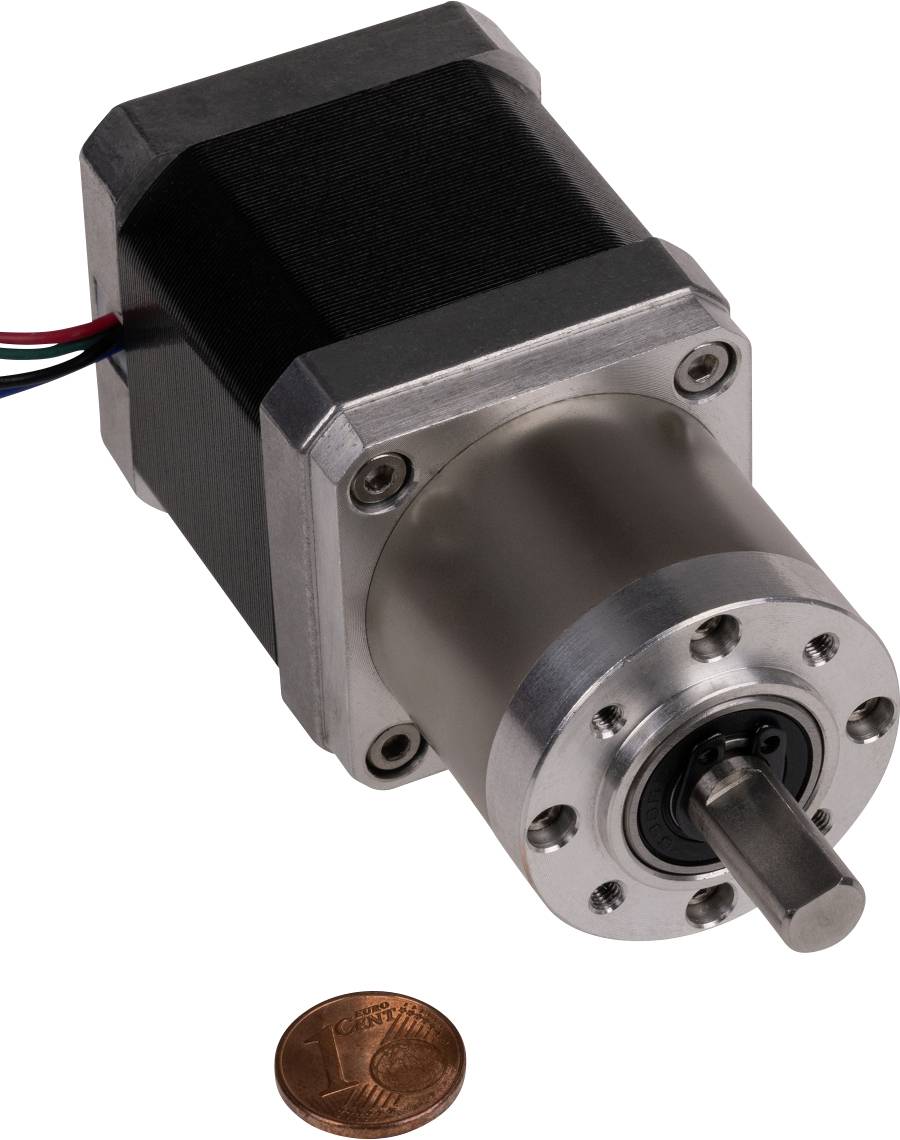

Stříbrný krokový motor s kabely, vedle něhož je mince v hodnotě jednoho centu pro srovnání velikosti. Motor má válcovitý tvar a je opatřen šrouby.

1/2

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

27 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 252,07 Kč / kus)

1 252,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Joy-it, krokový motor s převodovkou, NEMA 17, 0,44 Nm, převodovka 19,2:1, 3.11 V, 1,68A

Rozměry hřídele: Ø 8 x 18 mm (plocha 7 mm)
Převodový motor: Poměr převodového motoru: 19,2:1
Vč. Připojovacího kabelu

Technické parametry

Převodový poměr 19,2:1
Fázový odpor 1,85 Ω
Fázová indukčnost 2,8 MH
Izolační odpor min. 100 MΩ PŘI 500 V DC
Izolační třída B (130 °C)
Moment setrvačnosti 38 g
cm²
Točivý moment 0,02 Nm

Úhel: 1,8°

Brzdný moment: 0.44 Nm

Ø hřídele: 8 mm

Délka hřídele: 18 mm

Číslo výrobce: NEMA17-07GM

Typ: NEMA17-07GM

Šířka: 42 mm

Míra příruby: 42 mm

Jmenovitý proud: 1.68 A

Jmenovité napětí: 3.11 V

Fáze: 2

Ø hřídele: 8 mm

Počet otáček: 3 000 ot./min

Délka motoru: 83 mm

Max. okolní teplota: 50 °C

Min. okolní teplota: -10 °C

Hmotnost: 550 g

Kategorie produktu: krokový motor

Ke stažení

List technických údajů

List technických údajů 2355877 Joy-it krokový motor NEMA17-07GM 0.44 Nm 1.68 A Průměr hřídele: 8 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2355877 Joy-it krokový motor NEMA17-07GM 0.44 Nm 1.68 A Průměr hřídele: 8 mm

Popis

Série NEMA 17 je velmi malé motory s velkým krouticím momentem, které mohou dosáhnout až 3000 ot./min.
Tento kompaktní krokový motor s převodovkou přesazenou v poměru 19,2:1 je vhodný pro použití tam, kde je zapotřebí přesný a výkonný krokový motor.
