Joy-it krokový motor nema14-01 0.1 Nm 0.4 A Průměr hřídele: 5 mm

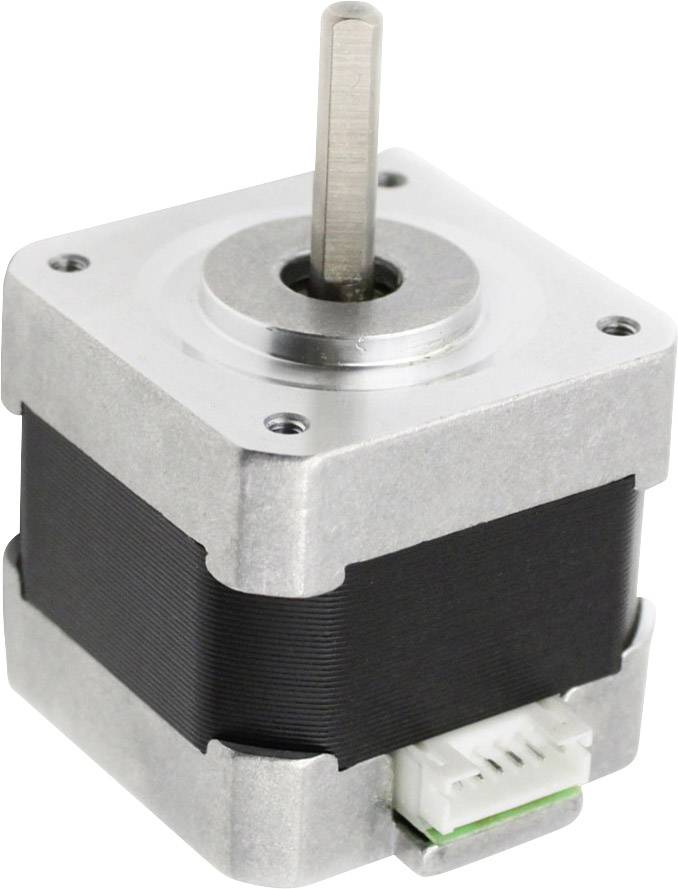

Čtvercový krokový motor se stříbrnými a černými komponenty a centrální osou směřující nahoru.

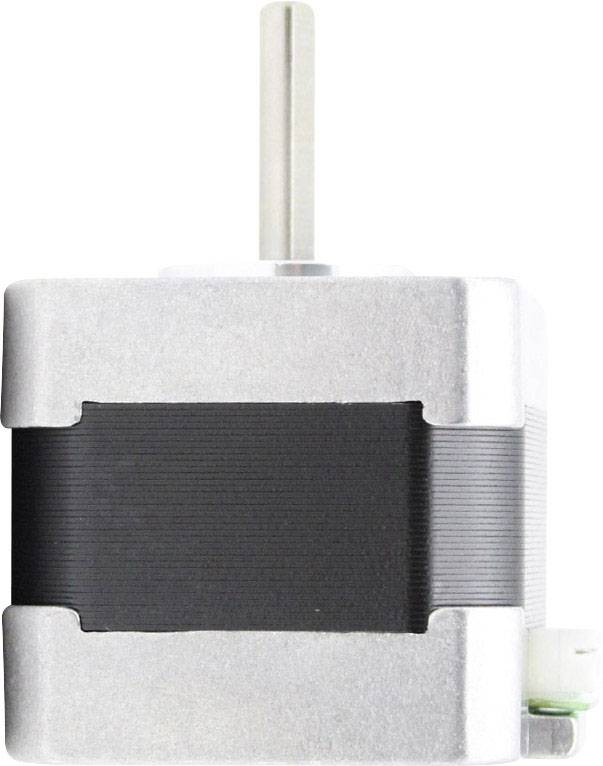

Kompaktní krokový motor se stříbrným kovovým pouzdrem a černou střední částí. Nahoře je viditelná kovová hřídel.

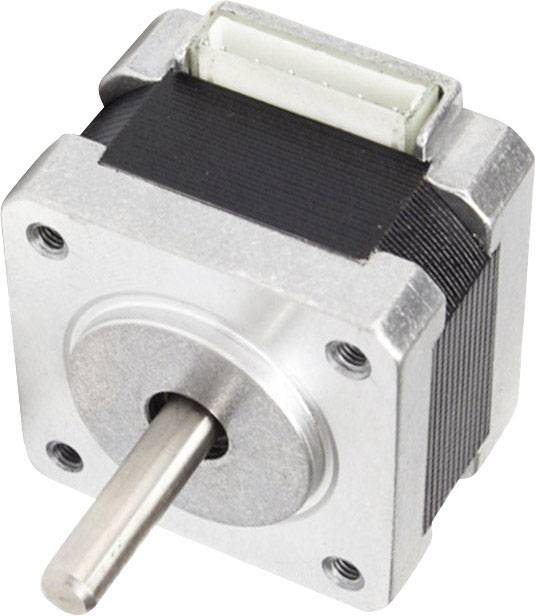

Stříbrný krokový motor s viditelným hřídelem a velkým konektorem, typický pro použití v strojích a zařízeních.

1/3

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

38 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (395,87 Kč / kus)

395,87 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Nema 14-01, 4,5 mm jednotlivé hřídelí, 0,4 A, 12 V

Vysoká kvalita výrobku
Připojení: 4pólový Zásuvka (JST zástrčka)
Ideální pro oblasti robotiky, CNC, 3D tisk
Teplotní rozsah: -10 +50 aid stupňů
Třída izolace: B (až 130 stupňů)

Technické parametry

Rozměry hřídele Ø 5 x 16 mm (jednotlivý hřídel)
Specifikace 35 SHD0001-20B
Připojení přes 4-pól. Zásuvka (NAT)
Počet kroků za otáčku 200
Rozměry 35 x 35 x 29 mm
Součástí dodávky krokový motor NEMA14-01
Výkonové charakteristiky
Moment 0,1 Nm
Úhel 1,8 ° krok
Jmenovité napětí 12 V
Jmenovitý proud 0,4 A
Počet fází 2
Fázový odpor 20 Ω
Fázový cívka 20 mH
Izolační odpor 500 V
Izolační třída B (130 °C)
Momentu setrvačnosti 12 g
Cm²
Rastmoment 0,008 Nm
Zulass. Teplotní rozsah: -10°C až 50°C

Úhel: 1,8°

Brzdný moment: 0.1 Nm

Ø hřídele: 5 mm

Délka hřídele: 16 mm

Číslo výrobce: nema14-01

Typ: nema14-01

Šířka: 35 mm

Jmenovitý proud: 0.4 A

Jmenovité napětí: 8 V

Fáze: 2

Ø hřídele: 5 mm

Délka motoru: 29 mm

Kategorie produktu: krokový motor

Ke stažení

List technických údajů

List technických údajů 2142507 Joy-it krokový motor nema14-01 0.1 Nm 0.4 A Průměr hřídele: 5 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2142507 Joy-it krokový motor nema14-01 0.1 Nm 0.4 A Průměr hřídele: 5 mm

Informace

Informace 2142507 Joy-it krokový motor nema14-01 0.1 Nm 0.4 A Průměr hřídele: 5 mm

Popis

Tento malý krokový motor lze optimálně pro menší úlohy v oblasti automatizace, CNC (např. gravírovací laser, 3D, atd.) nebo robotiky. Kompaktní rozměry a nízká hmotnost předurčují těchto krokový motor pro projekty s nízkým prostorem a/nebo ohraničený přijatelnosti zátěže.

Tento text byl přeložen strojově.
