Joy-it COMVAM01 digitální panelový měřič

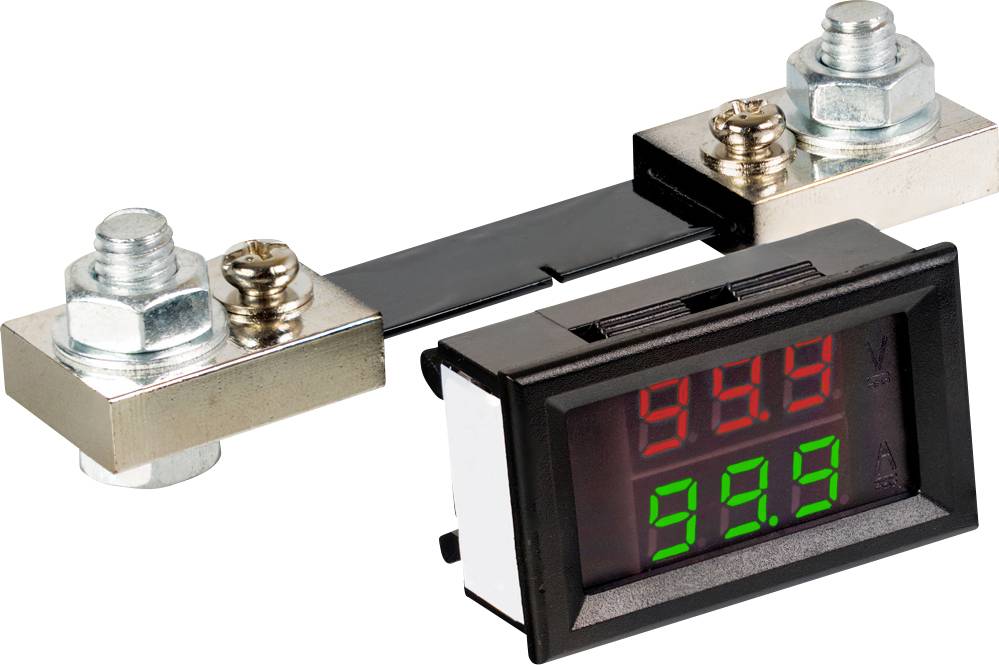

Digitální panelový voltmetr s červeným a zeleným LED displejem připojený kovovou bočovací rezistencí se šroubovanými svorkami.

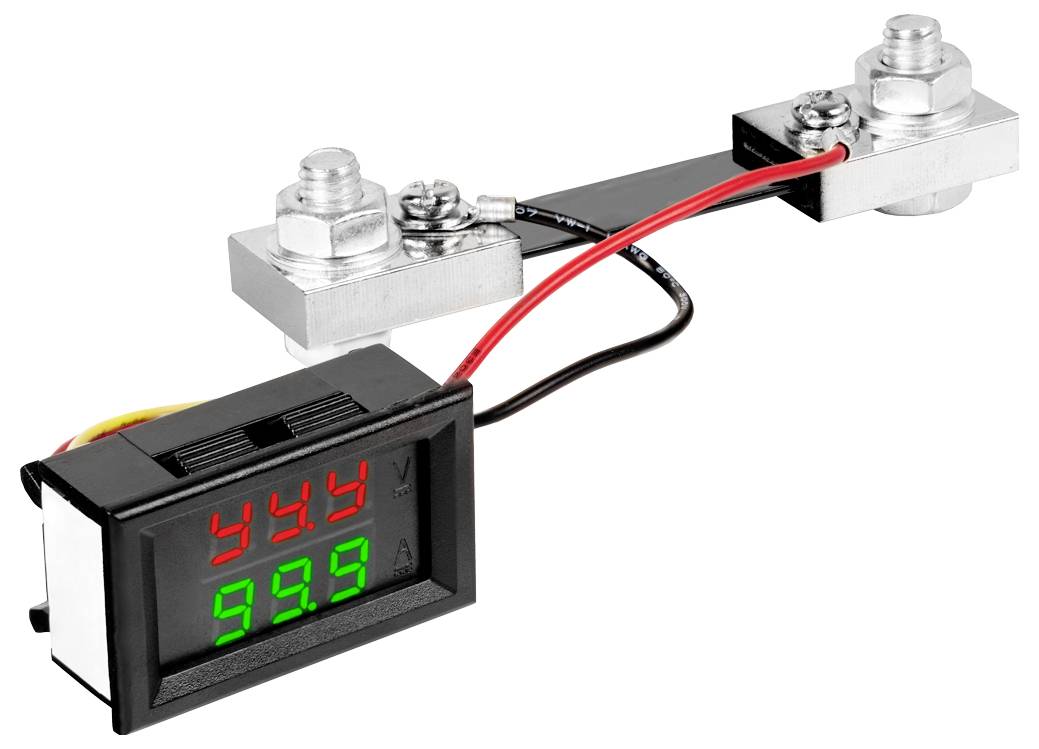

Digitální panelový měřič připojený ke dvěma kovovým svorkovnicím, zobrazující červené a zelené číselné údaje na černém displeji.

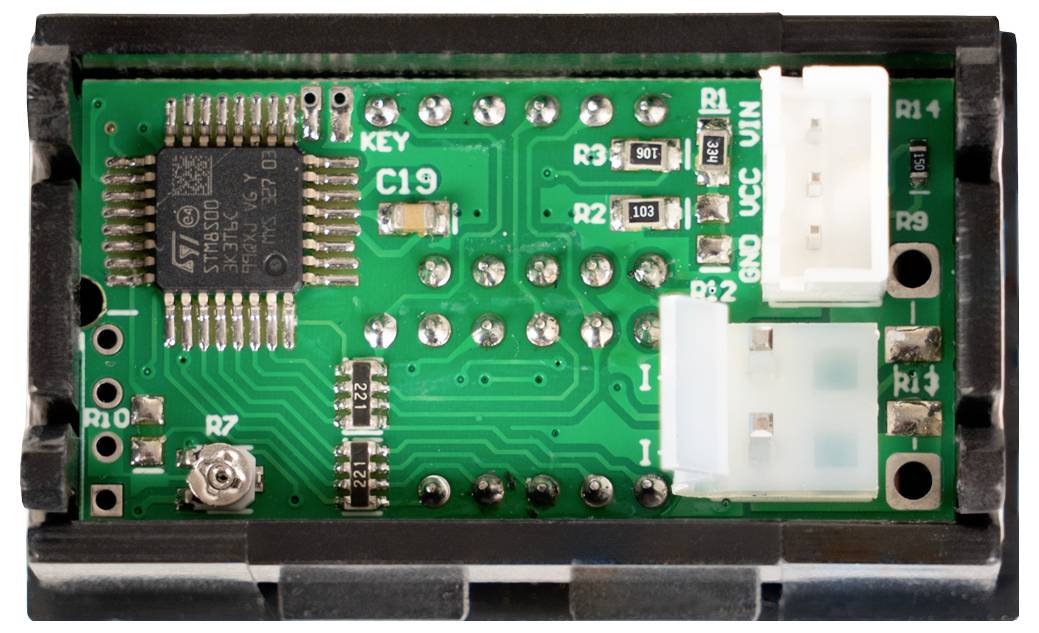

Detailní snímek malé tištěné desky s mikrokontrolérem ST, dvěma bílými konektory a označenými pájkovacími ploškami/součástkami.

1/3

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

99 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (285,12 Kč / kus)

285,12 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Přístroj na měření stejnosměrného napětí a proudu, až 100 v, až 100 a, 2x 3 LED ČERVENÁ/ZELENÁ, 48 x 29 x 22 mm

Technické parametry

Červená LED: Měřič napětí
Zelená LED: Elektroměr
Měří současně 0 - 100 v DC a 0 - 100 a DC
Externí bočníkový odpor pro přesné měření
Vysoké proudy
Integrovaný kalibrační potenciometr pro přesné nastavení
Dva 3-místné LED indikátory - červená (napětí), zelená
(Proud)
Kompaktní konstrukce s rozměry pouze 48 × 29 ×
22 mm
Široký rozsah napájecího napětí (3,5 - 30 v DC) a
Rychlá rychlost aktualizace 500 ms
Rozlišení napětí 0,1A
Rychlost aktualizace 500 ms
Provozní teplota -10 až +60 °C.
3-místný segmentový displej na každou naměřenou hodnotu
Integrovaný potenciometr pro kalibraci proudu,
Externí bočníkový odpor

Kategorie produktu: digitální panelový měřič

Měřicí funkce: Napětí
proud

Rozsah měření (min.): 0 V
0 A

Typ: COMVAM01

Rozsah měření (max.): 100 V
100 A

Technologie displeje: LED

Provozní napětí: 3.5 V
30 V

Rozm.: (d x š x v) 29 x 48 x 22 mm

Hmotnost: 79 g

Provozní napětí max.: 30 V

Min. provozní napětí: 3.50 V

Osvětlení displeje: červené
zelené

Vlastnosti: dvojitá stupnice

Barva: černá

Šířka: 48 mm

V: 22 mm

Délka: 29 mm

Výška číslic: 7,1 mm

: bez certifikátu

Ke stažení

List technických údajů

List technických údajů 3828252 Joy-it COMVAM01 digitální panelový měřič

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3828252 Joy-it COMVAM01 digitální panelový měřič

Popis

COM-VAM01 je univerzální a přesný
Digitální vestavný měřicí přístroj k současnému
Měření stejnosměrného napětí a proudu. Bylo to
Pro spolehlivé použití v laboratořích, průmyslu a
Vyvinuto a vyvíjeno pro mobilní systémy na stejnosměrný proud
Nabízí velký rozsah měření a jednoduché
Integrace do široké škály aplikací, jako je např.
Napájení, systémy baterií nebo solární regulátor.
Přístroj podporuje provozní napětí 3,5 - 30
V DC měří napětí až do 100 v DC a proud až
100 a DC s jemným rozlišením 0,1 v / 0,1 A. obě
Naměřené hodnoty se zobrazují na světlých, kontrast
3-místný LED-segmentový údaj s výškou číslic
Zobrazeno na displeji ve formátu 0,28″ na každém displeji. Červená kontrolka indikuje stav
Napětí, zatímco zelený ukazatel zobrazuje proud.
Pro měření vysokých proudů používá COM-VAM01
Externí přesný bočníkový rezistor, který je také součástí u
Vysoké zátěžové proudy pro bezpečné a nízkoztrátové měření
umožňuje. Integrovaný kalibrační potenciometr
Umožňuje přesné nastavení hodnoty proudu
Zajistit dlouhodobou přesnost měření.
S rychlostí aktualizace 500 ms a 1
Přesnost měření ±1 % + 2 digity je to
Rychlé a spolehlivé naměřené hodnoty
Sledování v reálném čase. Kompaktní design (48 x 29 x 22
Mm) a lehká konstrukce usnadňují integraci
V přední části nebo pouzdře, i když je velký
Provozní teplota (–10 °C až +60 °C) je stabilní
Zaručuje výkon i v náročných podmínkách.
Díky 4vodičovému systému pro měření proudu
A přídavným měřícím napětím je kabel
Snadná a bezpečná instalace. Tím je COMVAM01
odolný, přesný a snadno použitelný
Měřicí přístroj se dvěma ukazateli, ideální pro ideal, techniky
A vývojáři, kteří pro měření představují spolehlivé řešení
Použití stejnosměrného proudu.
