Name: Joy-it Breadboard Set vývojová sada pro Breadboard Počet pólů 830 (d x š x v) 21 x 22.5 x 7 cm 1 ks
Brand: Joy-it
SKU: 3344406
Availability: InStock

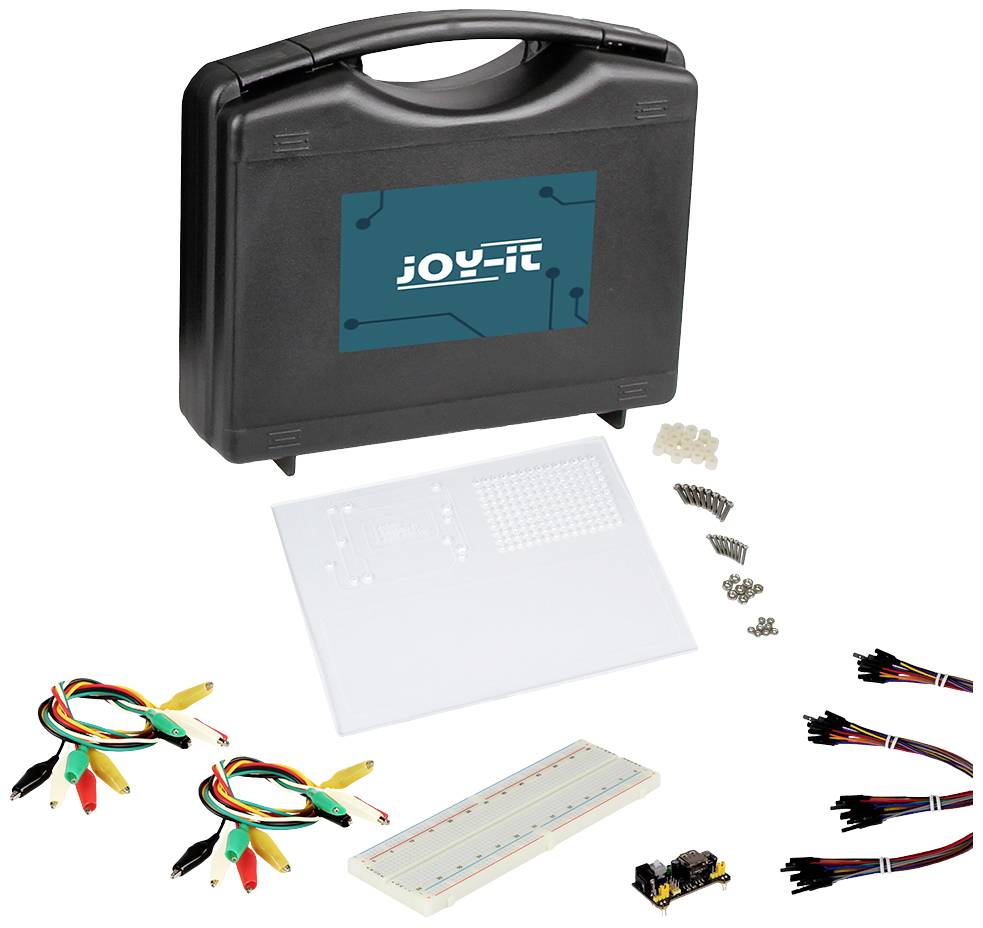

Výukový balíček elektrotechniky obsahuje nepájivé kontaktní pole, propojovací vodiče, krokosvorky a šrouby. Ideální pro experimenty a zapojování obvodů.

Kategorie produktu

vývojová sada pro Breadboard

Počet pólů

830

Rozm.

(d x š x v) 21 x 22.5 x 7 cm

Délka

21 cm

Šířka

22.5 cm

Datasheety: (PDF)

Okamžité doručení: Út 13. 10.

14 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (395,87 Kč / kus)

395,87 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vývojová deska s nepájivým kontaktním polem vč. Univerzálního elektrického napájení

Kompatibilní se všemi běžnými řadiči (např. Arduino, ESP a Raspberry)
Napájecí modul pro externí napájení nástavby ( Wide Range 5 až 12 v)
Montážní deska a šrouby pro upevnění nepájivého pole a kontroléru
Krokosvorky (10x) a propojovací kabel (20x 25cm + 20x 50cm + 40 pinový adaptér)

Dodatečné informace:

Technické parametry

Nepájivé kontaktní pole:
Kontaktní pole
830 pinů (200 pro napájení)
Rozměry
165 x 55 mm
Pitch vzdálenost
2.54 mm
Deska pro napájení:
Provozní napětí
Max. 700 mA
Vstup 1
Dutá zástrčka 5.5 / 2.1 mm , DC V 6 - 12V
Vstup 2
USB 5 V
Vstup 3
MicroUSB 5 v
Výstup
3,3 v; 5 v; uzemnění; USB (s.o)
Rozměry
Cca 70 x 15 x 30 mm
Montážní držák:
Materiál
Akryl
Rozměry
20 X 20 cm
Spojovací kabel:
Krokosvorky
10 kusů, 50 cm
Jumper kabel (zásuvka)
20 kusů , 25 cm , 40 pinů (20x přípojka a, 20x přípojka B)
Jumper kabel (zásuvka)
20 kusů , 50 cm , 40 pinů (20x přípojka a, 20x přípojka B)
Skladovací kufr:
Barva
Černá
Materiál
Plast

Kategorie produktu: vývojová sada pro Breadboard

Počet pólů: 830

Rozm.: (d x š x v) 21 x 22.5 x 7 cm

Délka: 21 cm

Šířka: 22.5 cm

V: 7 cm

Obsah: 1 ks

Typ: Breadboard Set

Ke stažení

List technických údajů

List technických údajů 3344406 Joy-it Breadboard Set vývojová sada pro Breadboard Počet pólů 830 (d x š x v) 21 x 22.5 x 7 cm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3344406 Joy-it Breadboard Set vývojová sada pro Breadboard Počet pólů 830 (d x š x v) 21 x 22.5 x 7 cm 1 ks

Popis

Breadboard Toolkit vč. Napájecího modulu (3.3 + 5 v)

Breadboard Toolkit je ideální základní báze pro mikrokontrolér, který si zvolíte
Provádět zkušební a elektronické experimenty.
Na dodaném montážním držáku se nacházejí různé otvory
Nejběžnější ovladače, jako je např. Raspberry Pi, Arduino, BBC micro:bit, a mnoho dalších možností montáže (upevňovací šrouby jsou součástí dodávky).
Součástí dodávky je kromě 830-PIN (200 pro napájení) nepájivého pole a různých propojovacích kabelů (vč. Kolíků pro konfiguraci kabelu dle potřeby „samec“).
Tento modul vám umožňuje jednoduché napájení vlastních experimentů nebo pokusných sebardů na Breadboardu. Deska se jednoduše zasune a napájí, pak Breadboard s 3,3 a 5 v, napětí je samostatně nastavitelné pro každou stranu.
Ke snímání je navíc připraven i 3,3 a 5 v a uzemnění na pinech. Maximální výstupní proud je 700 mA.
Deska může být napájena přes většinu nabíječek díky microUSB portu, navíc je k dispozici také standardní USB a DC vstup. Pokud DC vstup slouží jako zdroj napájení, mohou být USB porty použity také k odběru proudu. Pomocí spínače můžete zvolit vstupní zdroj mezi USB nebo DC.
