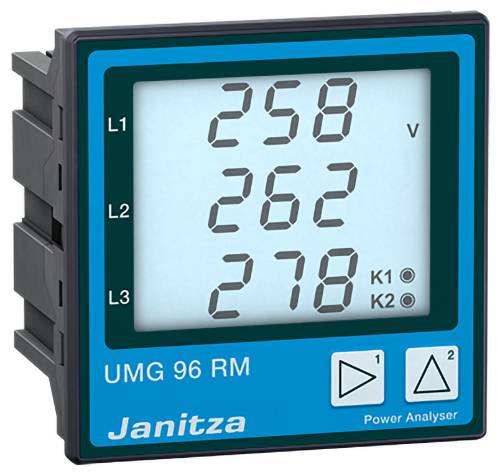

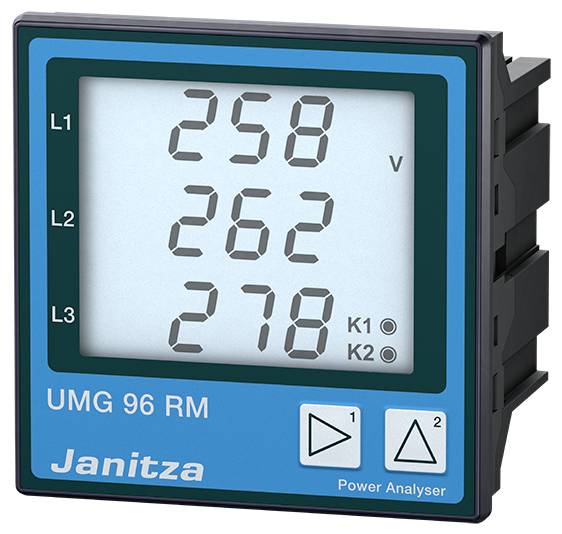

Janitza UMG 96RM analyzátor kvality napětí

Síťový analyzátor UMG 96RM je výkonný univerzální měřicí přístroj pro použití v zařízeních nízkého napětí a ve středových rozvodech.

Multifunkční měřicí přístroj UMG 96RM je určen především pro použití v zařízeních nízkého napětí a ve středních rozvodech. Přístroj měří harmonické do 40. Harmonické a má komponenty točivého pole. Přístroj má pouze 2 digitální výstupy. Nemá žádné digitální vstupy ani paměť naměřených dat.

Tarify
Pro bezpečné a přesné měření pracovních hodnot pro jednotlivé spotřebiče nabízí UMG široké možnosti výběru poplatků, v závislosti na typu přístroje až 14 kusů. Přitom se samozřejmě rozlišuje mezi činnou energií (zásobování, dodávka a bez blokování zpětného chodu) a jalovou energií (induktivní, kapacitní a bez blokování zpětného chodu). Díky tomu lze například zjišťovat vysoké a nízké sazby.

Přesnost měření
Vysoká přesnost měření je založena na vysoké rychlosti snímání a velmi dobré dlouhodobé stabilitě. Při používání k určenému účelu (okolní teplota!) Je-li přesnost měření i po letech stále větší než u běžných měřičů při dodání. Pro obzvláště náročná měření jsou k dispozici přístroje certifikované podle třídy A.

Harmonické kmitání
Harmonické kmitání vznikají díky provozním prvům s nelineární charakteristikou, jako např. transformátory se saturací, úsporné žárovky, frekvenční měniče a výkonovou elektronikou. Zatěžuje síť dalšími proudy a může tak ovlivnit nebo dokonce zničit zařízení. Tato zpětná účinky lze zjistit a zdokumentovat pomocí analyzátorů kvality napětí.

Impulzní vstup/výstup
Pomocí impulzních vstupů lze například měřit hodnoty vodoměrů a plynoměrů pomocí měřicích přístrojů UMG. Pomocí impulzních výstupů jako snímače naměřených hodnot lze impulzy přenést do řídicí techniky např. GLT, SPS, SCADA systémy.

Oblast použití UMG 96RM
Měření, monitorování a kontrola elektrických vlastností v zařízeních pro distribuci energie
Záznam zátěžových profilů pro systémy řízení spotřeby energie (např. ISO 50001)
Měření spotřeby energie pro analýzu nákladových míst
Snímač naměřených hodnot pro řízení budov nebo PLC (Modbus)


Zvláštní výhody
Kompaktní konstrukce šetří místo a náklady při instalaci
Nepřetržité a nepřetržité nahrávání pomocí rozsáhlé paměti naměřených dat nebo přes online sběr dat (např. GridVis® Service)
Vysoká bezpečnost dat a redundance
Široké možnosti komunikace a protokolů
Rozmanité předdefinované reporty pro analýzu kvality napětí a spotřeby energie (přes GridVis® Service)
Jednoduché obnovení funkce stisknutím tlačítka nebo automaticky podle definovaných časových plánů
Velmi přesné výsledky měření zajišťují efektivní infrastrukturu a vysokou dostupnost výroby
Profily generického modulu sběrnice: Do koncepce měření lze zapojit a vizualizovat libovolná cizí zařízení a systémy kompatibilní s Modbus RTU
Dlouhá dostupnost měřicích přístrojů zaručuje snadnou instalaci při rozšiřování systému

Záznam energetických dat a zátěžové profily
Podrobný záznam energetických dat a zátěžového profilu
Větší transparentnost dodávek energie prostřednictvím energetických analýz
Bezpečná konstrukce zařízení pro distribuci energie

Analýza nákladových míst
Měření nákladů na energii
Členění a přiřazení energetických propojení

Systémy řízení spotřeby energie (ISO 50001)
Neustálé zvyšování energetické účinnosti
Snížení nákladů
Multifunkční síťové analyzátory řady UMG 96RM jsou důležitou součástí systémů řízení spotřeby energie
Software GridVis® s certifikací TÜV podle ISO 50001

Transparentnost dodávek energie
Větší transparentnost díky vícestupňovému, škálovatelnému systému měření
Zaznamenávání jednotlivých událostí pomocí kontinuálního měření s vysokým rozlišením

Kontrola kvality napětí
Upozornění na nedostatečnou kvalitu napětí
Přijmout opatření k řešení problémů sítě
Předcházení výpadkům výroby
Výrazně delší životnost vstupů
Lepší udržitelnost

Měřicí přístroj s přesností 0,2 % (v), třída kWh 0,5
Vysoká rychlost snímání 21,3 kHz
Spolehlivá přesnost měření 0,2 % (v)
Třída pracovní účinnosti (kWh): 0,5

Elektroměr s 7 tarifními, činnou a jalovou prací
Měření energie ve 4 kvadrantech vždy se 7 tarify pro činnou a jalovou práci
Bezpečné a přesné měření pracovních hodnot pro jednotlivé spotřebiče

Možnosti komunikace: Ethernet, Profibus, Modbus, M-Bus …
Snadné připojení - mnoho rozhraní a protokolů (systém managementu energie, SPS, SCADA, GLT)

Analyzátor harmonické oscilace
Analýza harmonické oscilace až do 40. Řádu Harmonické
Informace o kvalitě napětí, síťových účincích a možných „znečišťovateli“

Zasouvací šroubové svorky
Pohodlná montáž i ve stísněných prostorách

Základní přístroj

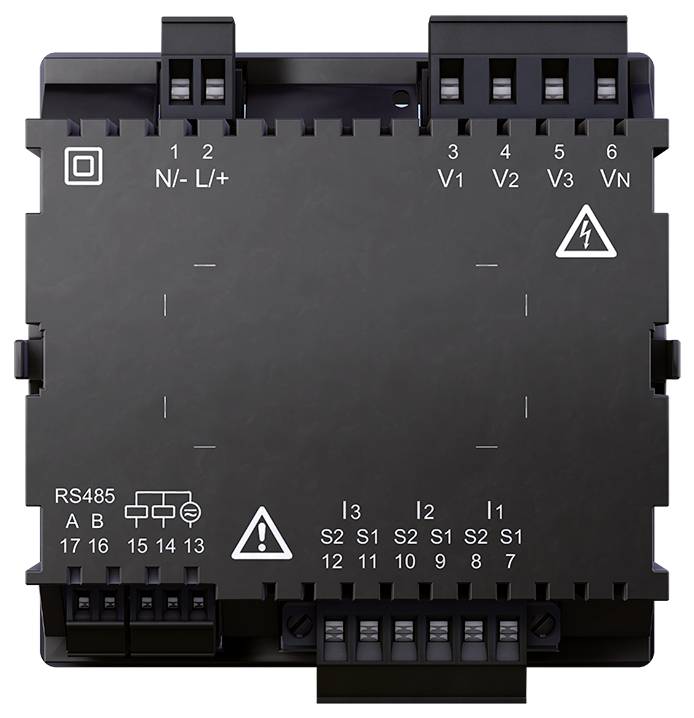

Rozhraní RS485 s protokolem Modbus a 2 digitálními výstupy umožňuje rychlé a levné sledování kvality napětí a spotřeby energie

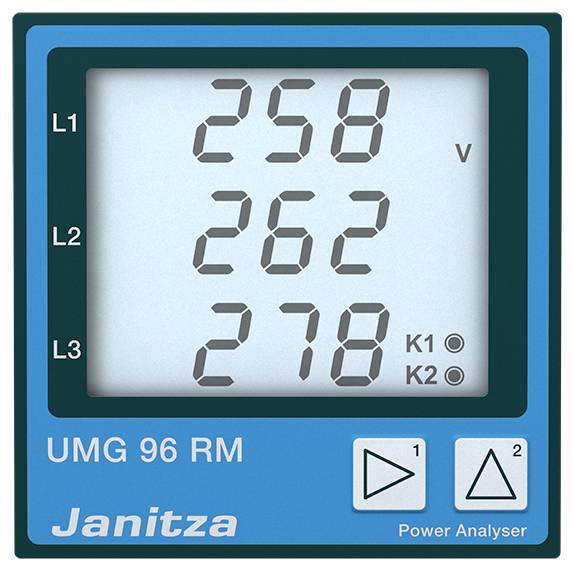

Podsvícení
Velký, kontrastní LCD displej s podsvícením
Velmi dobrá čitelnost a intuitivní ovládání i při zhoršených světelných podmínkách
