Ixxat USB-to-CAN FD Automotive CAN převodník 5 V/DC

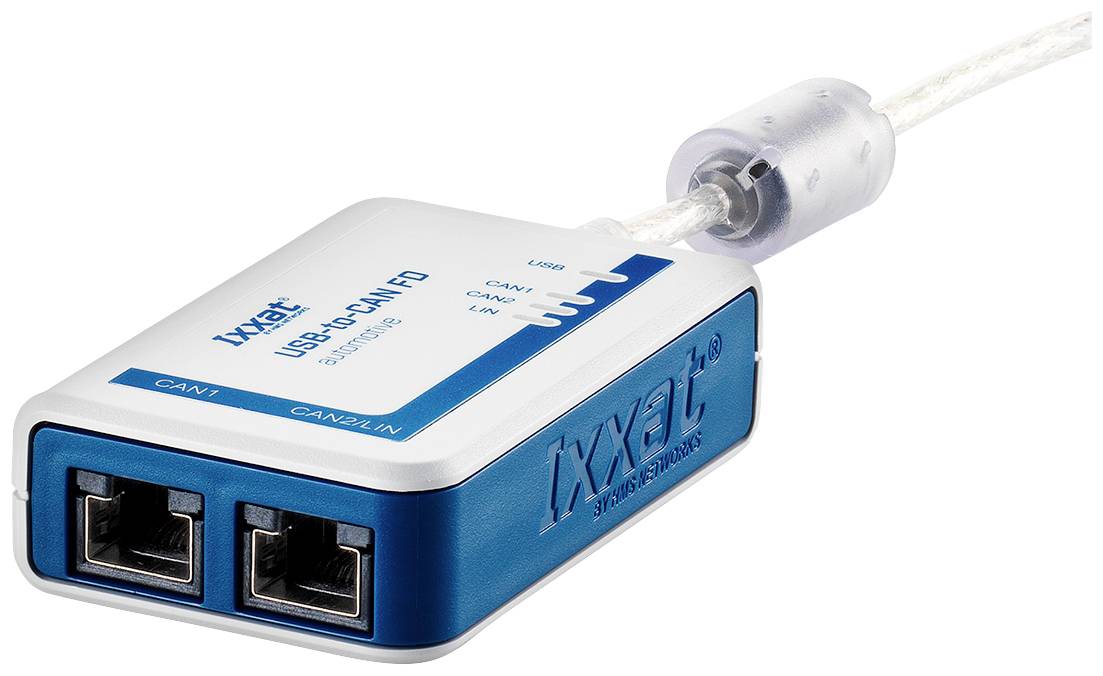

Modro-bílé zařízení USB-CAN adaptéru se dvěma CAN porty a USB připojením pro datovou komunikaci.

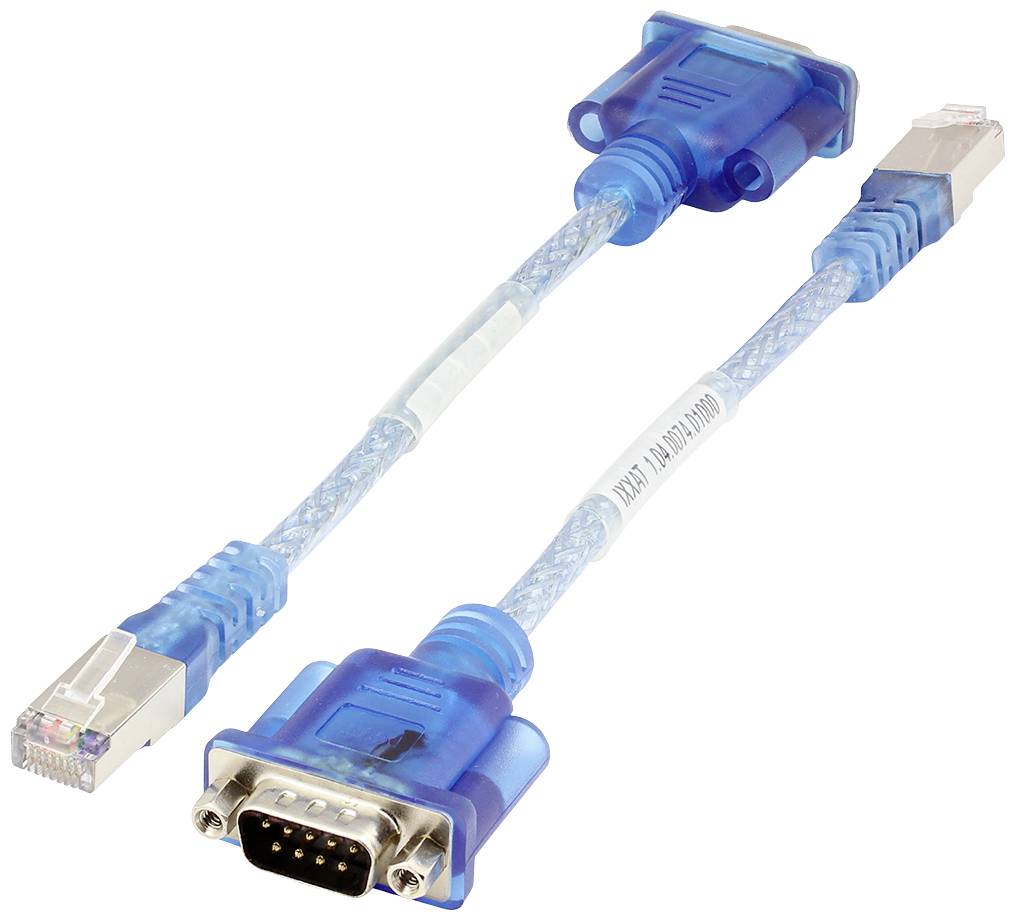

Dva modré propojovací kabely s VGA a ethernetovými konektory.

Ixxat USB-to-CAN FD Automotive CAN převodník 5 V/DC-2

Ixxat USB-to-CAN FD Automotive CAN převodník 5 V/DC-3

1/4

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (22 028,93 Kč / kus)

22 028,93 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

IXXAT USB-to-CAN FD Automotive, aktivní USB rozhraní

Hlavní benefity

CAN, CAN-FD a LIN-rozhraní v jednom zařízení
Cenově výhodný a mnohostranně
Jednotné ovladač rozhraní pro snadnou výměnu PC rozhraní typu
Pro průmysl a automobilové aplikace
Galvanické oddělení
Automotive varianta má dva přepínatelné CAN/CAN-FD kanály s zdířky RJ45

Technické parametry

Mikrokontrolér: 32 bit
CAN přenosová rychlost: 10 kbit/s ... 1 Mbit/s
Transceiver CAN: Microchip MCP256 2FDT
CAN-FD-přenosové rychlosti: 250/500 kbit/s Arbitrierungsrate s 500 - 10000 kbit/s, rychlost přenosu dat (nastavit), možnost uživatelem definovaný přenosové rychlosti
CAN-FD-Transceiver: Microchip MCP256 2FDT
LIN-přenosové rychlosti: max. 20 kbit/s
LIN-Transceiver: NXP TJA1020
CAN kontrolér: IFI CAN_FD IP
Galvanické oddělení: 800 V/DC/500 V/AC pro 1 min.
Hmotnost cca 100 g
Rozměry: 80 x 50 x 22 mm
Certifikace: CE

Kategorie produktu: CAN převodník

Typ: USB-to-CAN FD Automotive

Provozní napětí: 5 V/DC

Max. provozní teplota: + 70 °C

Min. provozní teplota: - 20 °C

Provozní teplota: - 20 do + 70 °C

Číslo výrobce: 1.01.0353.22012

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 1616329 Ixxat USB-to-CAN FD Automotive CAN převodník 5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1616329 Ixxat USB-to-CAN FD Automotive CAN převodník 5 V/DC

Popis

USB-to-CAN FD - podle varianty zařízení aplle - až dva přepínatelné CAN kanály, ISO CAN-FD, non-ISO CAN-FD a CAN high speed podporují, automotive varianta má kromě toho další LIN rozhraní.

Díky použití výkonného hardwaru a připojení přes USB 2.0 Hi-Speed (480 Mbit/s) dosahuje rozhraní velmi vysoké propustnosti dat při minimální čekací době a nízkých požadavcích na napájení. To umožňuje spolehlivé, bezztrátové odesílání a přijímání zpráv v CAN FD a CAN sítích s vysokou přenosovou rychlostí a zatížením sběrnice. Zprávy jsou opatřeny časovým razítkem a lze je filtrovat a ukládat do mezipaměti přímo na USB-to-CAN V2.
Díky výhodné ceně a kompaktní konstrukci je rozhraní USB-to-CAN V2 vhodné pro použití v sériových produktech a ve spojení s canAnalyser pro vývojářské, servisní a údržbové práce.
LIN (automotive varianta)
Komunikační LIN se napájí buď v LIN Master nebo slave mode podporuje. Jako LIN-Slave vám odpoví rozhraní sám na přijímané Master-Requests. Které response data lze pomocí buffer přes PC-API aktualizuje. V režimu master jsou Master-Aufrufe díky PC aplikace. Přijatá LIN zprávy se časové razítko, Master-Request, Response, stavové informace aplikace dále sdíleny.

Díky nově vyvinutému, odolné pouzdro je zakázkové přizpůsobení (Custom design / požární labeling).

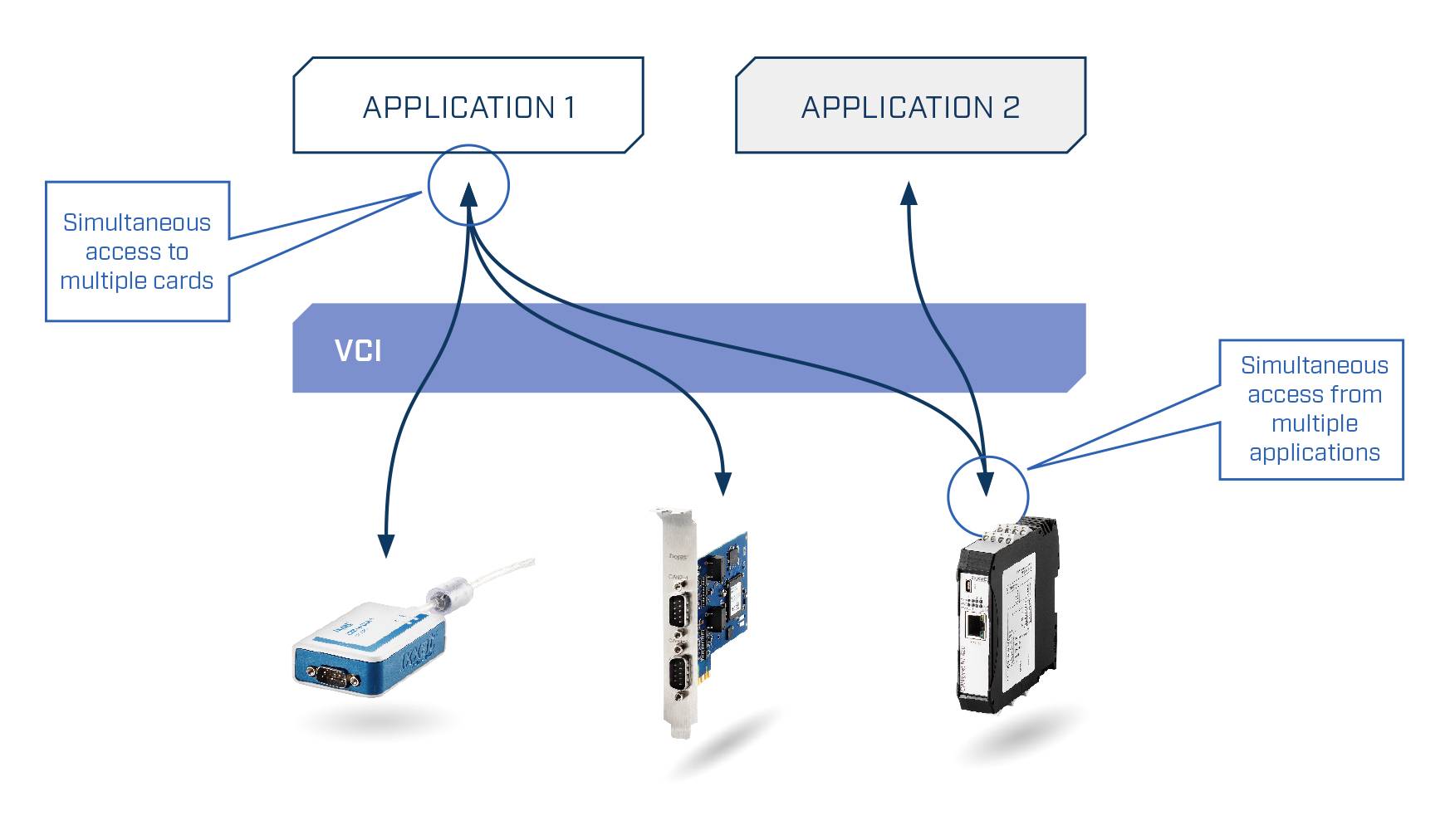

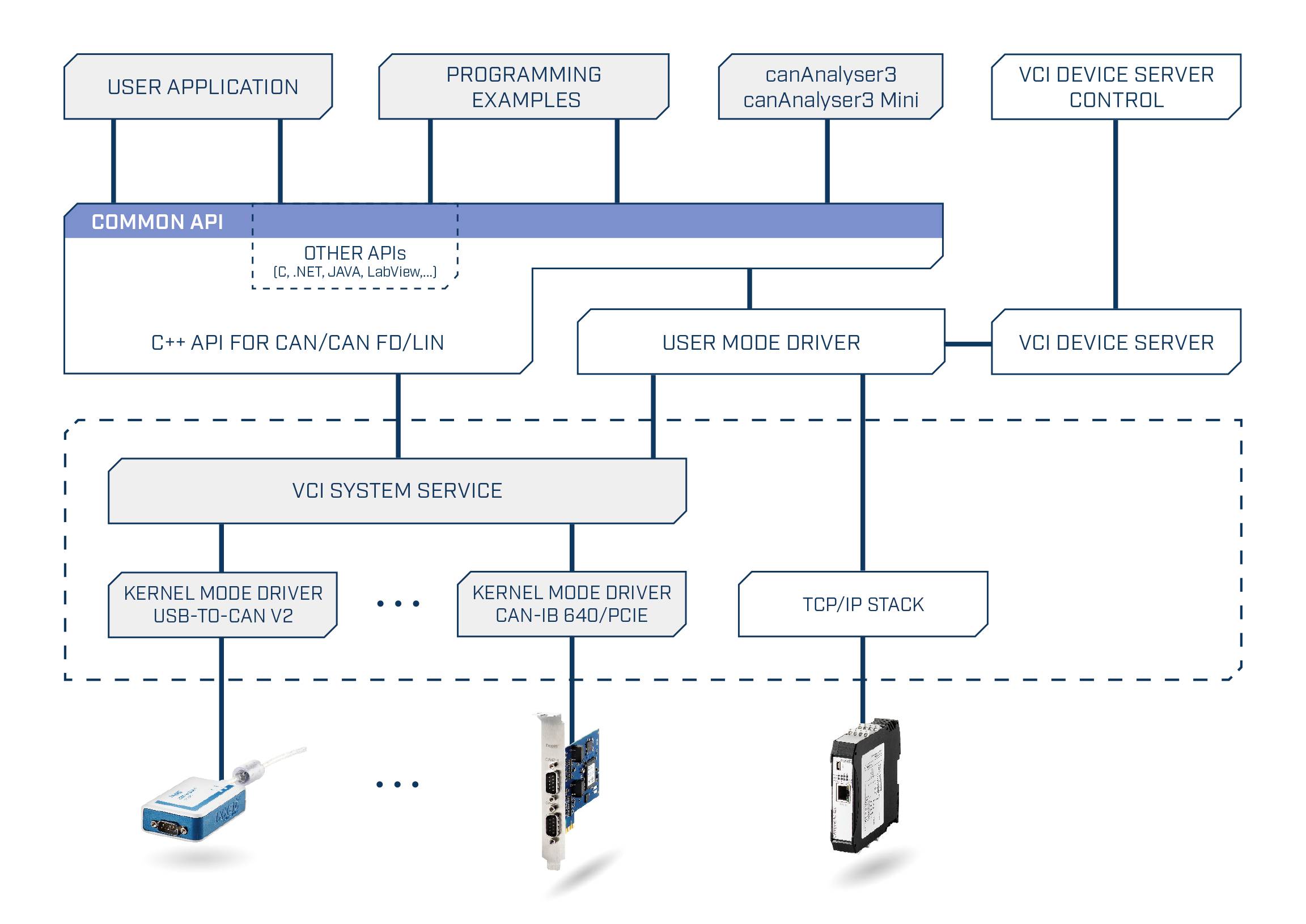

Všechny USB-to-CAN FD varianty jsou Balíčky ovladačů IXXAT, také API pro vyšší protokoly CAN a IXXAT nástrojů.

Tento text byl přeložen strojově.
