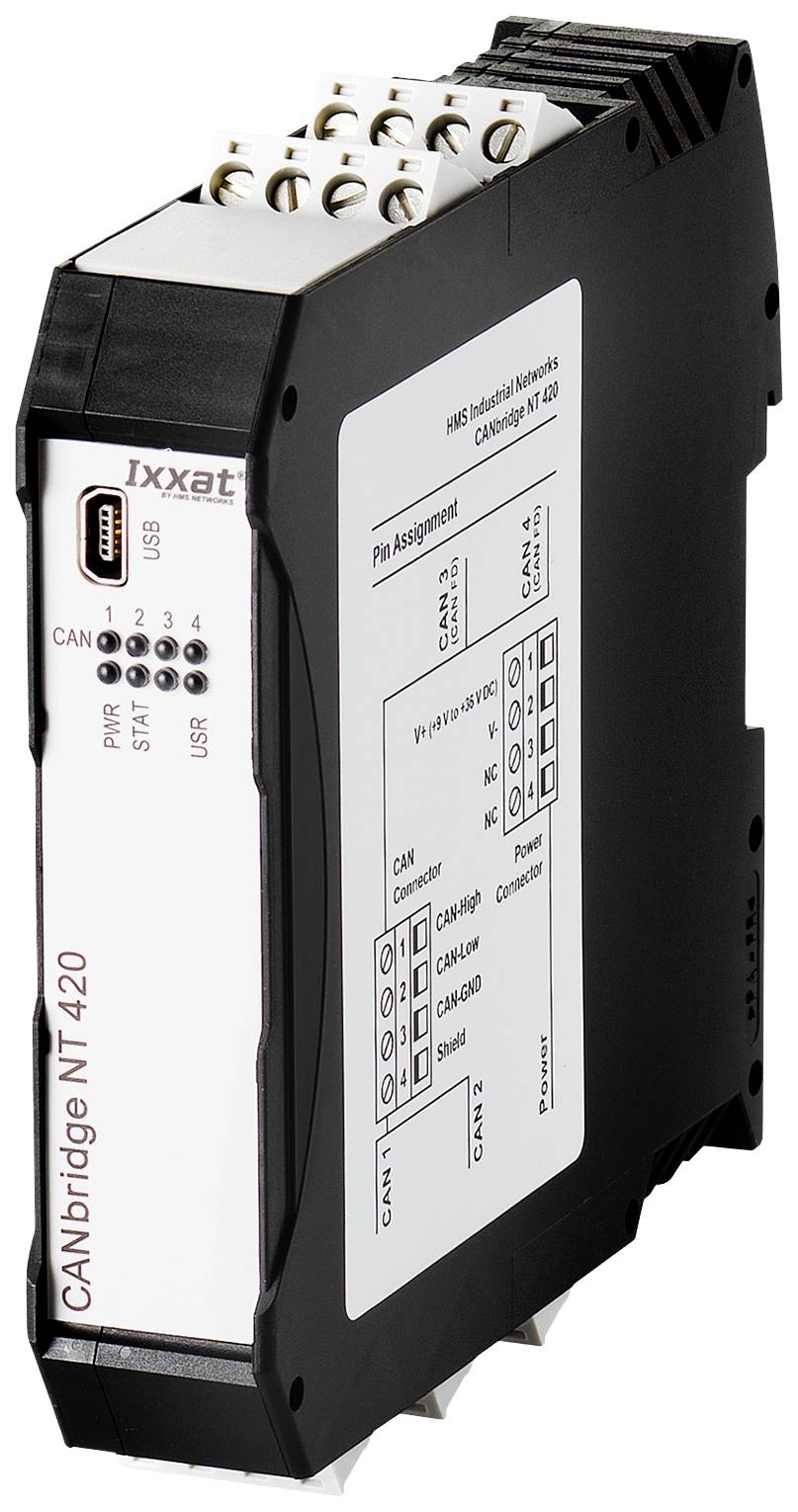

Ixxat Canbridge NT 420 CAN rozhraní datová sběrnice CAN, 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (19 855,37 Kč / kus)
19 855,37 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Can rozhraní NT420 konfigurovatelné Bridge/router pro CAN a CAN-FD
Technické parametry
- CAN přenosová rychlost standardní CAN: 5 až 1000 kBaud
- CAN-Bus-Abschluss: žádné
- Transceiver CAN: Texas Instruments SN65HVD25 1PTexas Instruments SN65HVD25 1P
- Max. Počet účastníků: 120
- Galvanické izolace 1 kV pro 1 s
- Stupeň krytí: IP20
- Rozměry 114,5 x 99 x 22,5 mm
- Hmotnost cca 150 g certifikace CE, FCC
- Kategorie produktu
CAN rozhraní
- Rozhraní
datová sběrnice CAN
- Typ
Canbridge NT 420
- Provozní napětí
24 V/DC
- Max. provozní teplota
+ 85 °C
- Min. provozní teplota
- 40 °C
- Provozní teplota
- 40 do + 85 °C
- Rozm.
(š x v) 114 mm x 99 mm
- Max. odběr proudu
110 mA
- V
99 mm
- Šířka
114 mm
- Číslo výrobce
1.01.0331.42000
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 1616324 Ixxat Canbridge NT 420 CAN rozhraní datová sběrnice CAN, 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1616324 Ixxat Canbridge NT 420 CAN rozhraní datová sběrnice CAN, 24 V/DC
Popis
K dispozici je CAN rozhraní NT jako CAN rozhraní NT 420 se čtyřmi CAN kanály, z něhož je použit dva kanály můžete přepínat mezi CAN a CAN-FD.
Přístroje umožňují jednoduché spojení sítí, i u těch s různými přenosové rychlosti nebo frame formátech (11/29-Bit-Identifier). Které mosty/Router mají výkonný mikroprocesor, který zprávy filtraci, ID PŘENÁŠENÍ a Datenmultiplexing (např. Např. pro CAN-FD do CAN zprávy transformaci) i při Bursts a vysokou rychlostí přenosu dat bez ztráty lze provádět zpráv.
Charakteristika
Až 4 CAN kanálů (dva CAN-FD) v jednom zařízení
Výkonné filtrační, ID poměr, datové mapping a multiplex funkčnost
Jednoduchá konfigurace s Windows modelů Tool
Výhody/hlavní výhody
Snadné spárování CAN a CAN-FD-systémů a zařízení
Úspor díky jednoduché zapojení
Zvýšení systém roztažnost a použití stromové/Stern-Topologien
Systém vyšší spolehlivost
Ochrana segmentů díky galvanické izolace
Funkční princip
Na rozdíl od jeden CAN Repeater, který elektrické signály jinak řečeno, budou Bridge/Router zprávy plně přijímat a pak ohledem filtračního, Umsetzungs, Mapping a multiplex regulují do vždy jiná síťová vysílat (Store forward princip). Pomocí mapping tabulky je omezeno zpráv výměnu dat mezi všech 4 sítí.
Pomocí filtr a přenášení lze regulovat CAN nebo CAN-FD zprávy filtrované nebo změnit. Tím lze zatížením sběrnice v jednotlivých sítí, protože pouze zprávy, které jsou pro jiná síťová od zájmem. To Daten-Multiplexing umožňuje zobrazení např. CAN-FD-dat na více standardní CAN zprávy.
Konfigurace
Konfigurace CAN rozhraní NT lze pomocí dodávaného Windows pro konfigurační nástroj pohodlně přes USB. S nástroj může konfiguraci filtr, Mapping, Multiplexer nebo poměr regulovat velmi jednoduše provést tak, bez znalostí programování.
Tento text byl přeložen strojově.
Přístroje umožňují jednoduché spojení sítí, i u těch s různými přenosové rychlosti nebo frame formátech (11/29-Bit-Identifier). Které mosty/Router mají výkonný mikroprocesor, který zprávy filtraci, ID PŘENÁŠENÍ a Datenmultiplexing (např. Např. pro CAN-FD do CAN zprávy transformaci) i při Bursts a vysokou rychlostí přenosu dat bez ztráty lze provádět zpráv.
Charakteristika
Až 4 CAN kanálů (dva CAN-FD) v jednom zařízení
Výkonné filtrační, ID poměr, datové mapping a multiplex funkčnost
Jednoduchá konfigurace s Windows modelů Tool
Výhody/hlavní výhody
Snadné spárování CAN a CAN-FD-systémů a zařízení
Úspor díky jednoduché zapojení
Zvýšení systém roztažnost a použití stromové/Stern-Topologien
Systém vyšší spolehlivost
Ochrana segmentů díky galvanické izolace
Funkční princip
Na rozdíl od jeden CAN Repeater, který elektrické signály jinak řečeno, budou Bridge/Router zprávy plně přijímat a pak ohledem filtračního, Umsetzungs, Mapping a multiplex regulují do vždy jiná síťová vysílat (Store forward princip). Pomocí mapping tabulky je omezeno zpráv výměnu dat mezi všech 4 sítí.
Pomocí filtr a přenášení lze regulovat CAN nebo CAN-FD zprávy filtrované nebo změnit. Tím lze zatížením sběrnice v jednotlivých sítí, protože pouze zprávy, které jsou pro jiná síťová od zájmem. To Daten-Multiplexing umožňuje zobrazení např. CAN-FD-dat na více standardní CAN zprávy.
Konfigurace
Konfigurace CAN rozhraní NT lze pomocí dodávaného Windows pro konfigurační nástroj pohodlně přes USB. S nástroj může konfiguraci filtr, Mapping, Multiplexer nebo poměr regulovat velmi jednoduše provést tak, bez znalostí programování.
Tento text byl přeložen strojově.
Obsah balení
- Can rozhraní NT 200
- CD s CAN-Gateway Configurator
- .
- Mini USB kabel
