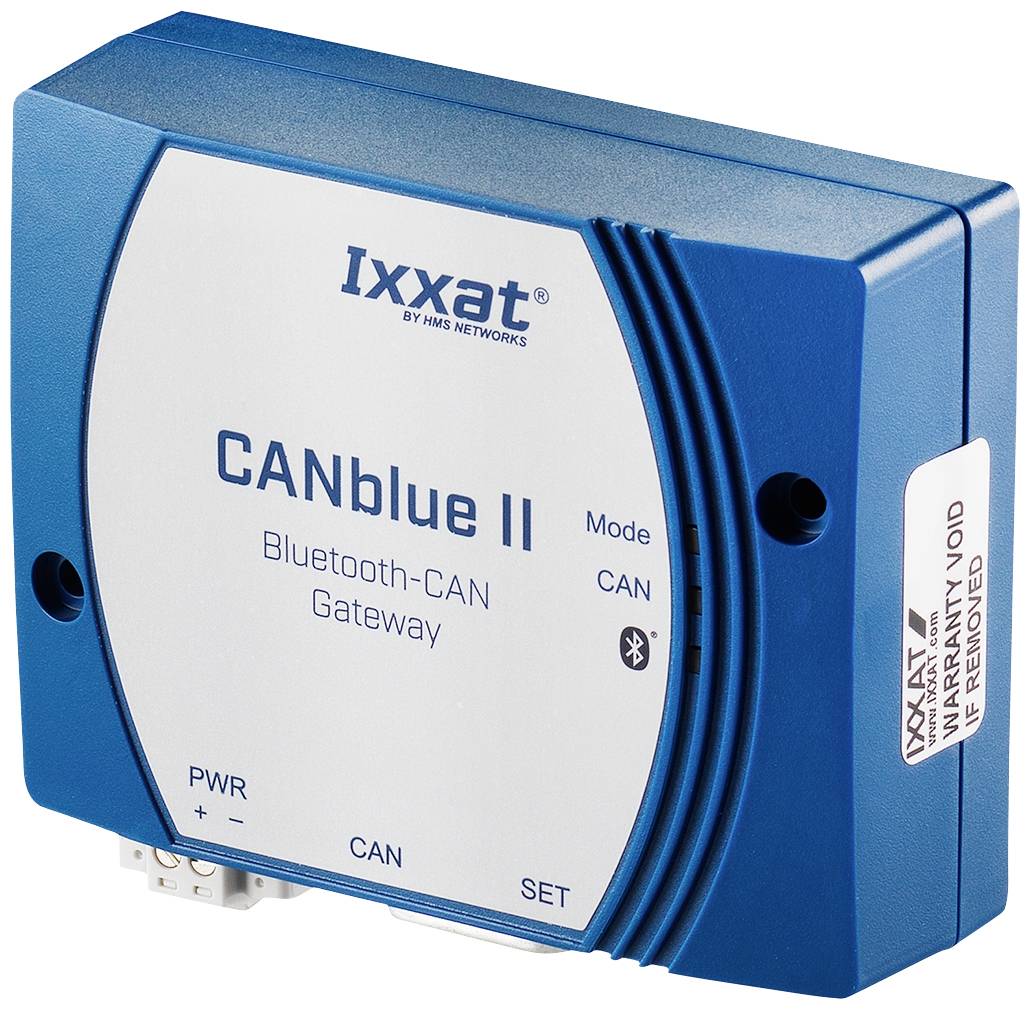

Ixxat CAN převodník datová sběrnice CAN, Bluetooth
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (15 995,87 Kč / kus)
15 995,87 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
CANblue II - pro použití s externí anténou
Hlavní benefity
- Rychlejší připojení
- Vysoký dosah přenosu
- Krátké přenos latence
- Vyšší propustnost dat
- Flexibilní možností konfigurace spojení více CANblue (II)
Technické parametry
- Mikrokontroler: 32bitový mikrokontrolér
- CAN kontrolér: CAN 2.0 A/B
- CAN sběrnicové rozhraní ISO 11898-2, D-Sub9 konektor podle CiA 303-1
- Galvanické oddělení: 1 kV, 1 s.
- Přenos prodlením v řez: cca 4 ms (v Shortest Latency Mode)
- CAN-výkon při 1 Mbit přenosová rychlost: 100% zatížením sběrnice
- Certifikáty: CE, FCC, Telec
- Pouzdro: plastové pouzdro s integrovanou anténou a upevňovacími otvory.
- Kategorie produktu
CAN převodník
- Rozhraní
datová sběrnice CAN
Bluetooth
- Typ
1.01.0126.12001
- Max. provozní teplota
85 °C
- Min. provozní teplota
-40 °C
- Provozní teplota
-40 do 85 °C
- Rozm.
(š x v) 82 mm x 64 mm
- V
64 mm
- Šířka
82 mm
- Číslo výrobce
1.01.0126.12001
- Rozhraní
Bluetooth V2.1 EDR
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 1386379 Ixxat CAN převodník datová sběrnice CAN, Bluetooth
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1386379 Ixxat CAN převodník datová sběrnice CAN, Bluetooth
Popis
Aktivní Bluetooth rozhraní
To CANblue II je cenově výhodný univerzálně použitelný CAN bluetooth modul, který se svými třemi provozními režimy řadu oblastí použití vzorů.
Umožňuje tak např. v oblasti servisu pro bezdrátové přístup k CAN systémy přes do notebooků již standardně obsahuje Bluetooth rozhraní. Čtení nebo konfiguraci systému od diagnostická data lze velmi jednoduše a flexibilně i při těžko přístupných zařízení dílů,.
Díky použití více CANblue II zařízení lze vzájemně propojit síťová segmentů. Tím lze rotující nebo pohyblivých dílů, např. ve větrných elektrárnách, spolehlivě propojit nebo lze i na velké vzdálenosti od systémy až 200 metrů. Brusný Storanfallige kroužek spojení nebo nákladné pokládání kabelů mezi vzdálených díly zařízení jsou tím vyloučeno.
V neposlední nabízí Bluetooth pro komunikaci i v porovnání s běžnými Wi-Fi řešení rozhodující přednosti ve vztahu k dosah a rušení.
Podporovány jsou následující režimy:
Bridge režimu
V režimu bridge lze pomocí dvou CANblue II přístroje jednu CAN bluetooth CAN Bridge. Zpráv dat se provádí na vrstva-2 a je transparentní. Přístroj použít v systémech s CANopen, DeviceNet nebo specifických protokolů práci. Pro přenos dat přes Bluetooth můžete CAN-ID filtr teplotami. Díky použití více než 2 CAnblue-geraten lze více sběrnic na kompozitní společně zavřené.
ASCII/Binary-Protokoll-režim
V tomto režimu je uživateli funkce pro odesílání a přijímání CAN zprávy a ke konfiguraci CANblue II na bázi jednoduché ASCII příkazy a optimalizovaných CAN binary-nachrichten. To CANblue II je tak ideální pro "není windows" systémy nebo embedded platformy.
PC s VCI ovladač pro Windows
Díky podpoře díky VCI CAN ovladač může CANblue II s všech generací IXXAT nástrojů a s specifických programů. Rovněž je bezdrátový přístup k CAN systémy přes Bluetooth s již existující VCI na bázi programy a nástrojů jednoduchým způsobem.
Tento text byl přeložen strojově.
To CANblue II je cenově výhodný univerzálně použitelný CAN bluetooth modul, který se svými třemi provozními režimy řadu oblastí použití vzorů.
Umožňuje tak např. v oblasti servisu pro bezdrátové přístup k CAN systémy přes do notebooků již standardně obsahuje Bluetooth rozhraní. Čtení nebo konfiguraci systému od diagnostická data lze velmi jednoduše a flexibilně i při těžko přístupných zařízení dílů,.
Díky použití více CANblue II zařízení lze vzájemně propojit síťová segmentů. Tím lze rotující nebo pohyblivých dílů, např. ve větrných elektrárnách, spolehlivě propojit nebo lze i na velké vzdálenosti od systémy až 200 metrů. Brusný Storanfallige kroužek spojení nebo nákladné pokládání kabelů mezi vzdálených díly zařízení jsou tím vyloučeno.
V neposlední nabízí Bluetooth pro komunikaci i v porovnání s běžnými Wi-Fi řešení rozhodující přednosti ve vztahu k dosah a rušení.
Podporovány jsou následující režimy:
Bridge režimu
V režimu bridge lze pomocí dvou CANblue II přístroje jednu CAN bluetooth CAN Bridge. Zpráv dat se provádí na vrstva-2 a je transparentní. Přístroj použít v systémech s CANopen, DeviceNet nebo specifických protokolů práci. Pro přenos dat přes Bluetooth můžete CAN-ID filtr teplotami. Díky použití více než 2 CAnblue-geraten lze více sběrnic na kompozitní společně zavřené.
ASCII/Binary-Protokoll-režim
V tomto režimu je uživateli funkce pro odesílání a přijímání CAN zprávy a ke konfiguraci CANblue II na bázi jednoduché ASCII příkazy a optimalizovaných CAN binary-nachrichten. To CANblue II je tak ideální pro "není windows" systémy nebo embedded platformy.
PC s VCI ovladač pro Windows
Díky podpoře díky VCI CAN ovladač může CANblue II s všech generací IXXAT nástrojů a s specifických programů. Rovněž je bezdrátový přístup k CAN systémy přes Bluetooth s již existující VCI na bázi programy a nástrojů jednoduchým způsobem.
Tento text byl přeložen strojově.
Obsah balení
- CAN-Modul, návod k obsluze
- CAN ovladač VCI pro Windows
- Jednoduchý CAN Busmonitor "miniMon".
Doplňující informace
- Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
