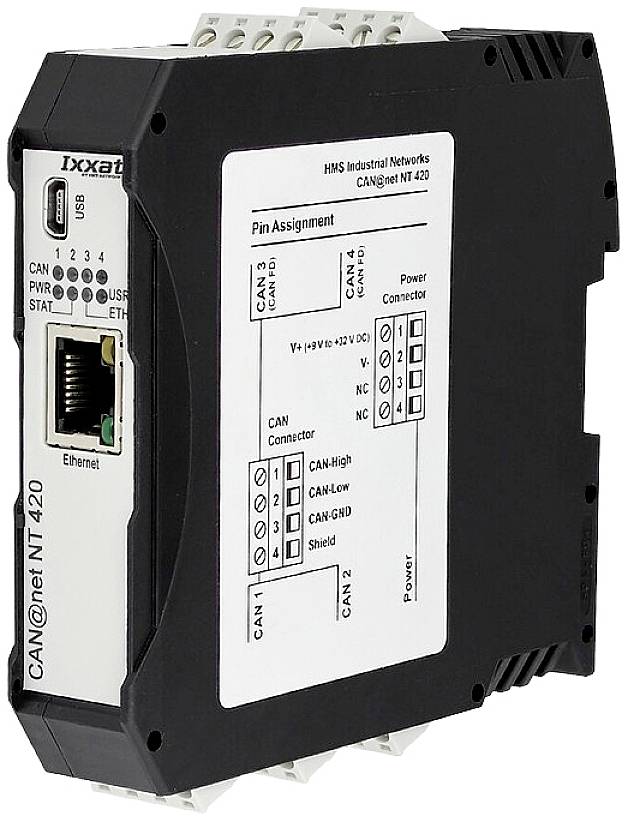

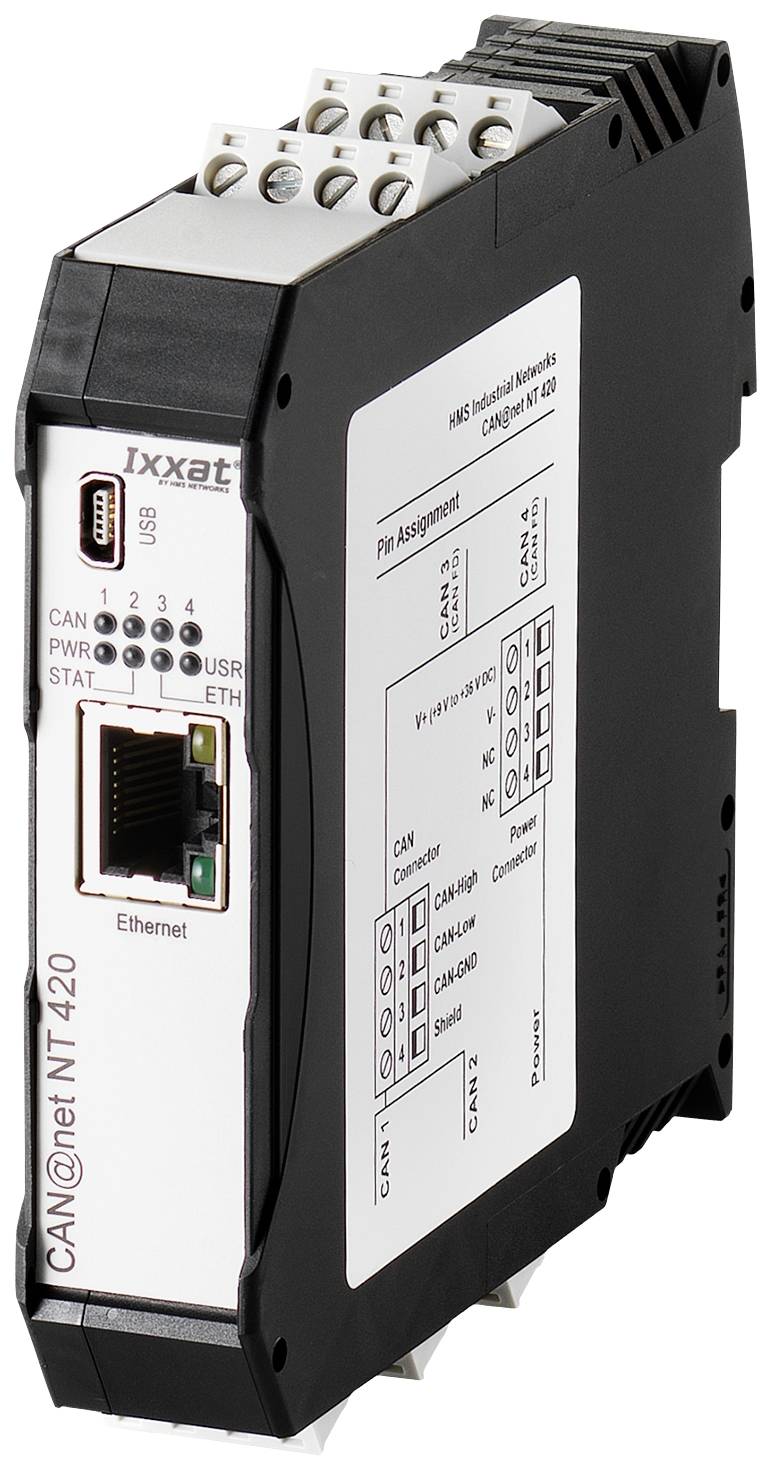

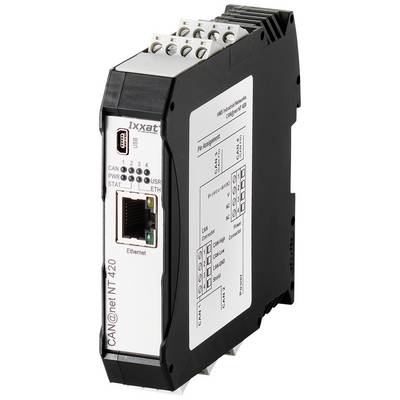

Ixxat CAN@net NT 420 CAN převodník datová sběrnice CAN, Ethernet, USB, 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (21 830,58 Kč / kus)
21 830,58 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
CAN Ethernet Gateway CAN@NT 420
- 4 x CAN kanály (dva CAN-FD)Výkonná funkce filtru, ID překladu, data mappingu a multiplexuPodpora MQTT pro snadné připojení ke cloudu (Publisher a Subscriber)Provedení předdefinovaných akcí s aktivací řízenou událostí „Action Rules“Programování libovolných akčních rules za použití LUAWindows konfigurační nástroj pro jednoduchou konfiguraci zařízení přes USB nebo EthernetNastavitelná úroveň bezpečnosti pro přístup k zařízení (konfigurace nebo upload firmwaru)Spolehlivé použití v náročných průmyslových podmínkáchBenefitySnadné propojení CAN a CAN-FD systémů a zařízeníPřeklenutí velkých vzdáleností a snadný přístup k systému přes EthernetÚspora nákladů díky jednoduššímu zapojeníRozšíření systému a topologie stromů/hvězdičekZvýšená spolehlivost systémuOchrana díky galvanickému oddělení
Technické parametry
- Max. počet uzlů sběrnice: 120Zakončovací odpor sběrnice CAN: ŽádnýCAN přenosová rychlost: Standardní CAN: 5 až 1000 kbit/s CAN-FD přenosová rychlost: Arbitrární až 1000 kbit/s, přenosová rychlost až 8000 kbit/s. Rychlost dat je ověřena testováním. Lze nastavit uživatelem definované přenosové rychlosti.Pozor: Maximální rychlost přenosu dat může být překonána základě konkrétních podmínek použití (délka kabelu, provedená nastavení, protilehlá místa atd.), ale nelze ji ani dosáhnout.Napájení: 9 v až 36 v DCSpotřeba energie: Typicky 110 mA (při vstupním napětí 24 v) nebo 230 mA (při vstupním napětí 12 v)Teplotní rozsah: Provozní teplota -40 °C až +85 °C; skladovací teplota -40 °C až +85 °C.Galvanická izolace 1 kV pro 1 s.CERTIFIKACE CE, FCC, ULPolyamidové pouzdro pro montáž na DIN lištuStupeň krytí: IP20Rozměry cca 114,5 x 99 x 22,5 mm
- Kategorie produktu
CAN převodník
- Rozhraní
datová sběrnice CAN
Ethernet
USB
- Typ
CAN@net NT 420
- Provozní napětí
24 V/DC
- Max. provozní teplota
+ 85 °C
- Min. provozní teplota
- 40 °C
- Provozní teplota
- 40 do + 85 °C
- Rozm.
(š x v) 115 mm x 99 mm
- Max. odběr proudu
230 mA
- V
99 mm
- Šířka
115 mm
- Číslo výrobce
1.01.0332.42000
- Příkon proudu
110 mA
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 2527030 Ixxat CAN@net NT 420 CAN převodník datová sběrnice CAN, Ethernet, USB, 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2527030 Ixxat CAN@net NT 420 CAN převodník datová sběrnice CAN, Ethernet, USB, 24 V/DC
Popis

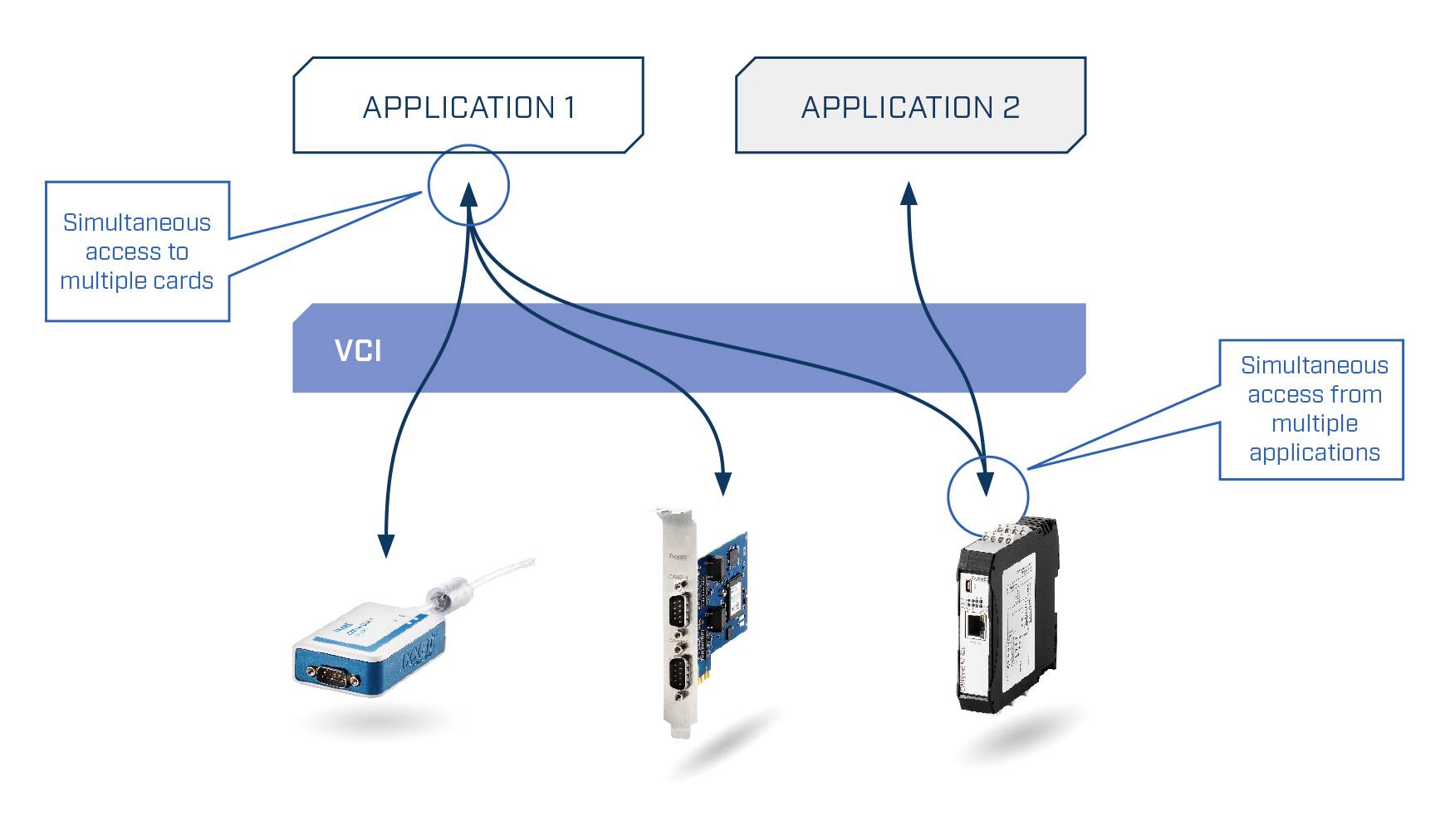

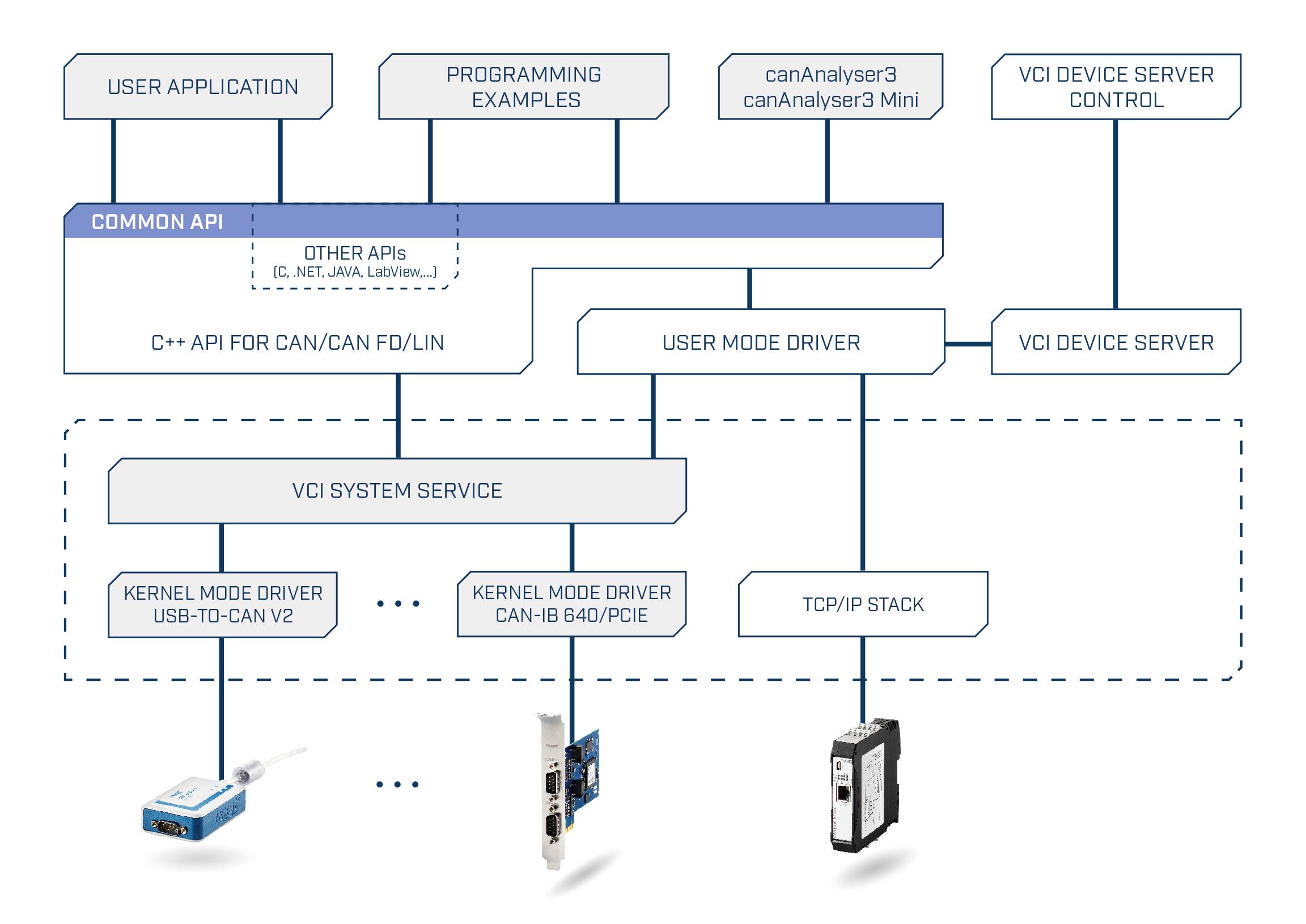

CAN@NT je nabízen ve třech variantách: CAN@NT 100 s klasickým CAN kanálem a D-Sub 9 konektorem, CAN@NT 200 se dvěma klasickými CAN kanály a CAN@NT 420 se čtyřmi CAN kanály, z nichž dva kanály lze přepínat mezi CAN a CAN FD. Všechny přístroje mají tři provozní režimy a lze je použít jako PC rozhraní i jako Bridge a Gateway.PROVOZNÍ REŽIMYCAN-/CAN-FD Ethernet GatewayV provozním režimu GATEWAY lze získat přístup z různých operačních systémů (např. Windows, Linux, VxWorks nebo QNX) a z vestavěných systémů do CAN@net NT. To probíhá pomocí standardní TCP/IP patice a jednoduchého ASCII protokolu. CAN@net NT poskytuje jako CAN Ethernet Gateway snadný a flexibilní přístup k CAN systémům přes LAN nebo přes internet.PC rozhraníDíky dodanému ovladači VCI pro Windows CAN@NT je vhodný pro všechny CAN-PC interface Ixxat. Díky tomu lze s CAN@net NT použít všechny nástroje IXXAT založené na VCI, jako např. canAnalyser, ale i vlastní aplikace uživatelů vytvořené na základě VCI ovladače. VCI CAN ovladač nabízí možnost komunikovat současně až s 128 CAN@net NT.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Obsah balení
- CD s CAN Gateway ConfiguratorCAN ovladač VCI pro WindowsMini USB kabel.
