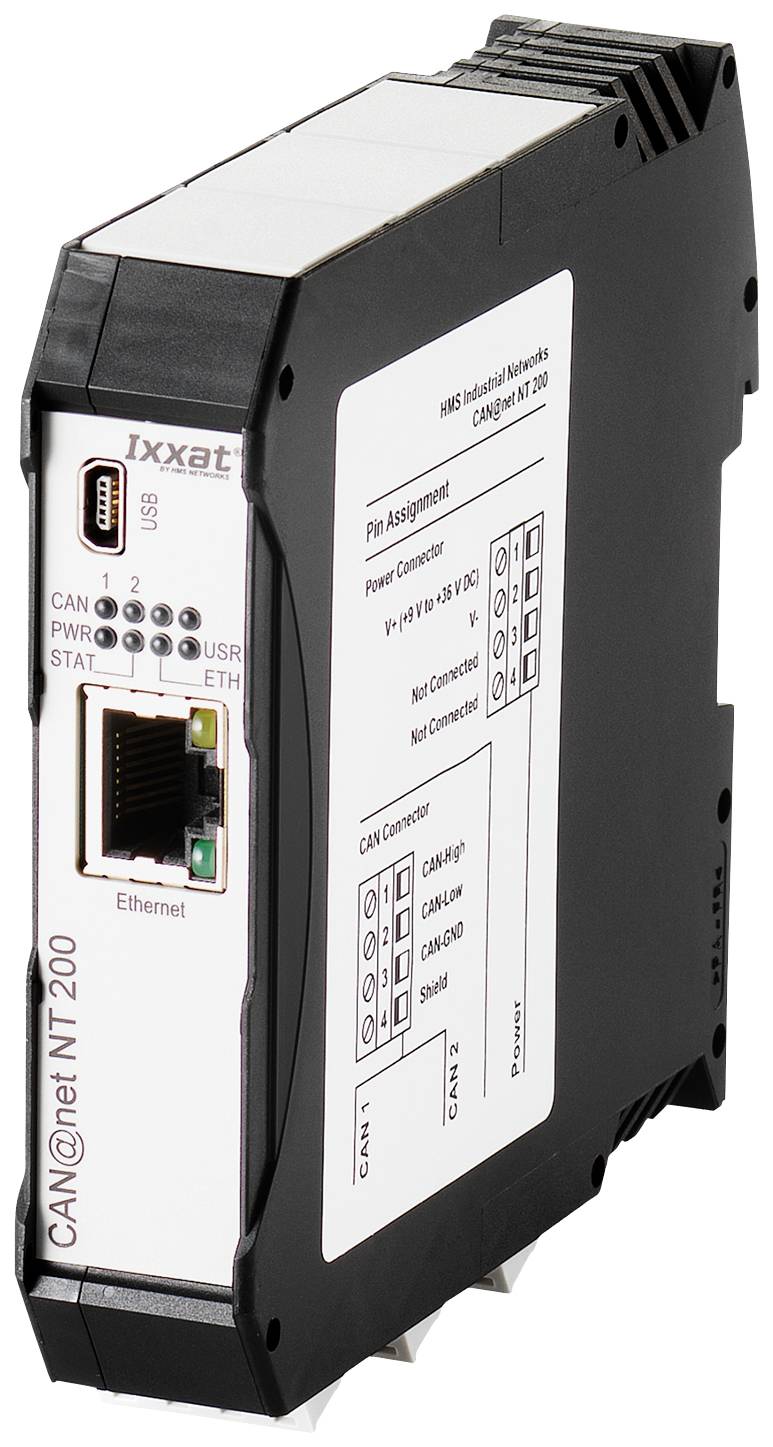

Ixxat CAN@Net NT 200 CAN převodník Ethernet, RJ-45, USB, 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (14 458,68 Kč / kus)
14 458,68 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
CAN Ethernet Gateway CAN@net NT 200
Hlavní benefity
- Až 2x CAN
- CAN Ethernet Bridge, Gateway a PC rozhraní
- Podpora MQTT pro snadné připojení ke cloudu
- Provádění akcí pomocí Action Rule řízených událostmi
Technické parametry
- CAN Transceiver Texas Instruments SN65HVD251P
- Max. počet uzlů sběrnice: 120
- Zakončovací odpor sběrnice CAN: žádný
- CAN přenosová rychlost Standard CAN: 5 až 1000 kBaud
- Galvanická izolace 1 kV pro 1 s.
- Certifikace CE, FCC
- Polyamidové pouzdro pro montáž na DIN lištu
- Stupeň krytí: IP20
- Rozměry cca 114,5 x 99 x 22,5 mm
- Hmotnost cca 150 g.
- Kategorie produktu
CAN převodník
- Rozhraní
Ethernet
RJ-45
USB
- Typ
CAN@Net NT 200
- Provozní napětí
24 V/DC
- Max. provozní teplota
+ 85 °C
- Min. provozní teplota
- 40 °C
- Provozní teplota
- 40 do + 85 °C
- Číslo výrobce
1.01.0332.20000
- Příkon proudu
110 mA
- UKCA
Ano
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 1616322 Ixxat CAN@Net NT 200 CAN převodník Ethernet, RJ-45, USB, 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1616322 Ixxat CAN@Net NT 200 CAN převodník Ethernet, RJ-45, USB, 24 V/DC
Prohlášení o shodě
Prohlášení o shodě 1616322 Ixxat CAN@Net NT 200 CAN převodník Ethernet, RJ-45, USB, 24 V/DC
Popis
CAN@net NT je nabízen jako CAN@net NT 200 se dvěma klasickými CAN kanály, které mají tři provozní režimy a lze je použít jako PC rozhraní nebo jako Bridge a Gateway.
Vlastnosti:
Snadné propojení CAN systémů a zařízení
Překlenutí velkých vzdáleností a snadný přístup k systému přes Ethernet
Úspora nákladů díky jednoduššímu zapojení
Až dva nezávislé CAN kanály
Výkonná funkce filtru, ID překladu, data mappingu a multiplexu
Windows konfigurační nástroj pro jednoduchou konfiguraci zařízení přes USB nebo Ethernet
Spolehlivé použití v nepříznivých podmínkách
Funkční princip
CAN-/CAN-FD Ethernet Gateway
V provozním režimu GATEWAY lze získat přístup z různých operačních systémů (např. Windows, Linux, VxWorks nebo QNX) a z vestavěných systémů do CAN@net NT. To probíhá pomocí standardní TCP/IP patice a jednoduchého ASCII protokolu. CAN@net NT poskytuje jako CAN Ethernet Gateway snadný a flexibilní přístup k CAN systémům přes LAN nebo přes internet.

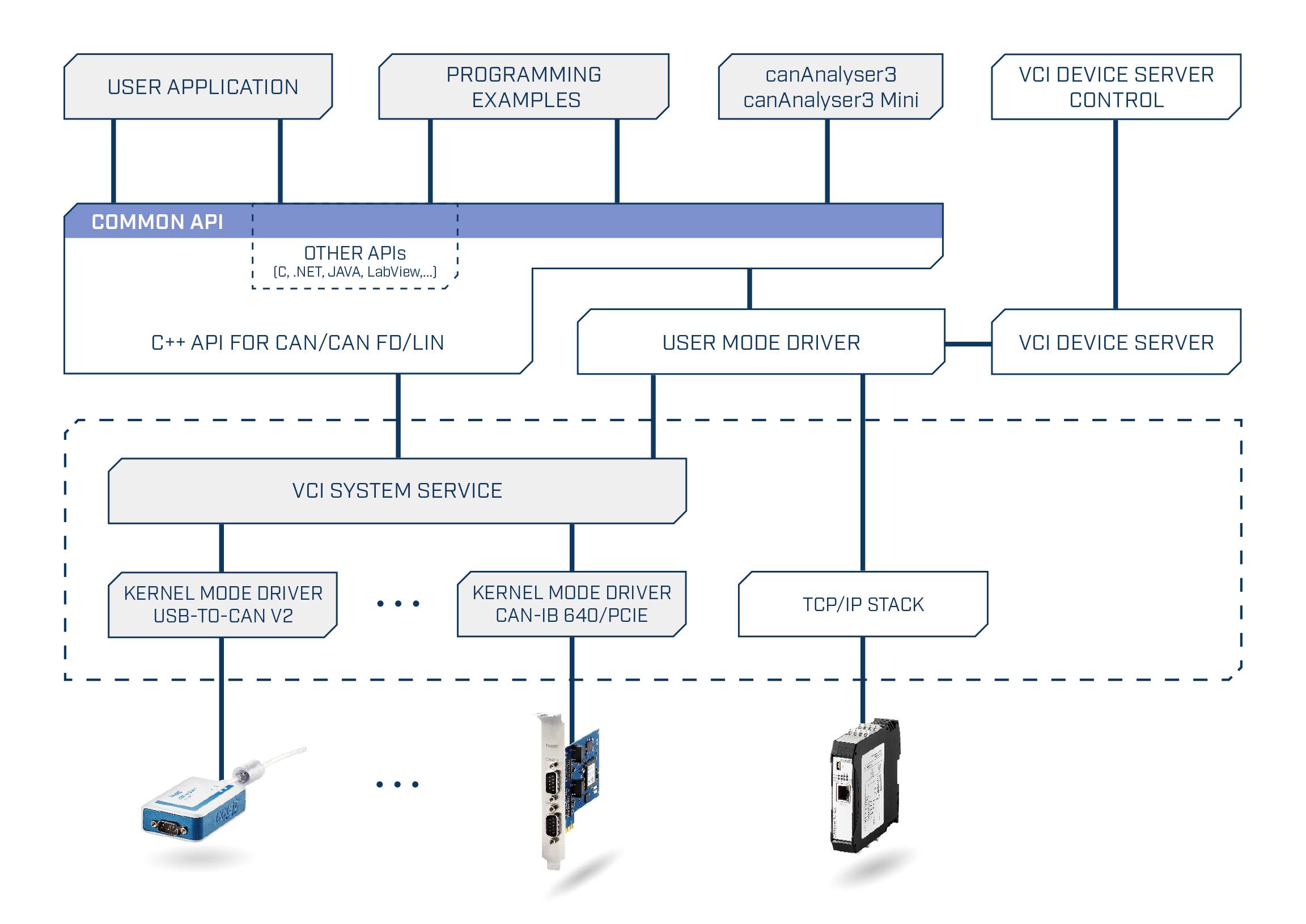

PC rozhraní

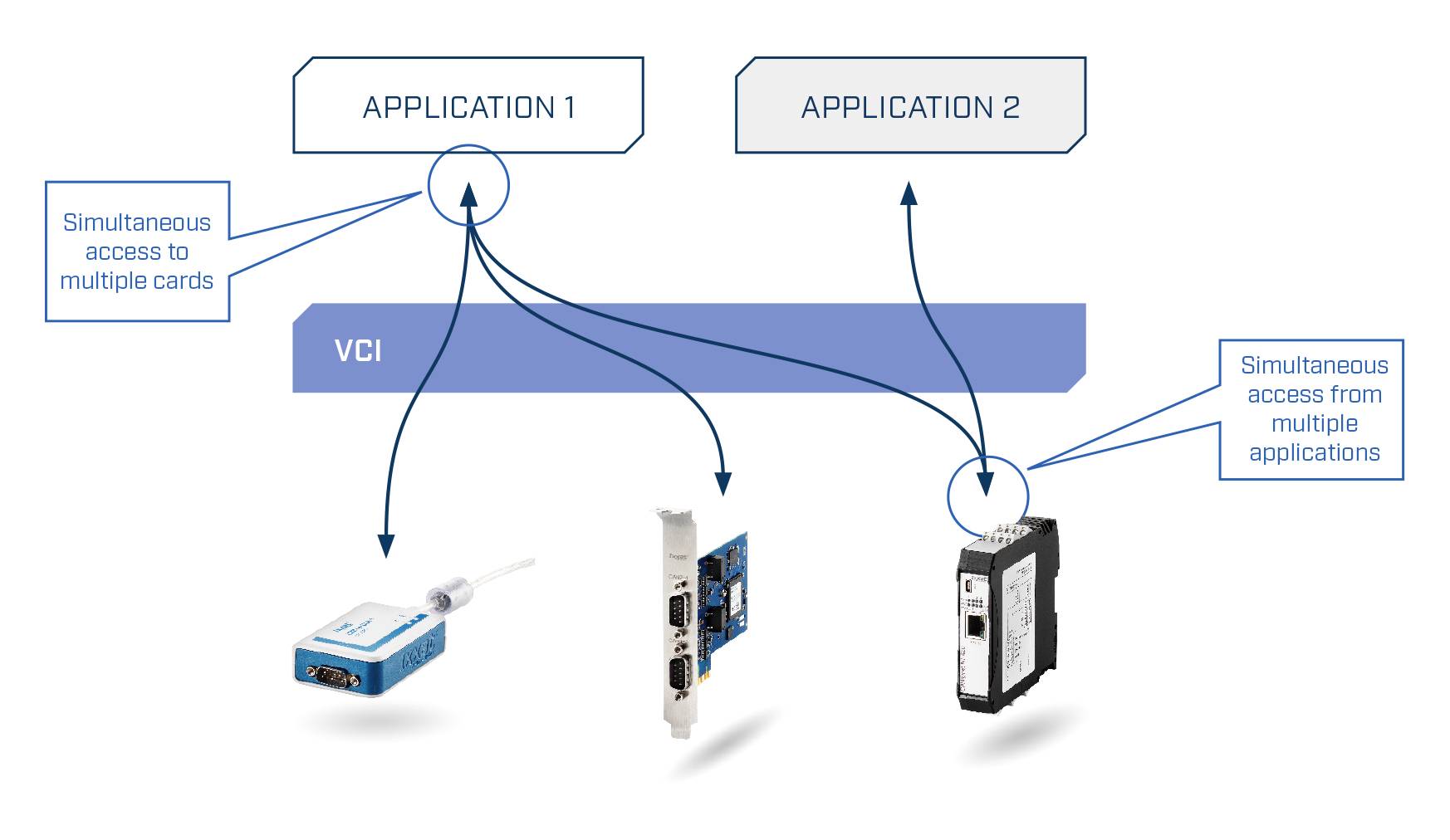

Pomocí dodaného VCI ovladače pro Windows lze provozovat CAN@net NT jako všechny Ixxat karty rozhraní CAN-PC. Díky tomu lze s CAN@net NT použít všechny nástroje IXXAT založené na VCI, jako např. canAnalyser, ale i vlastní aplikace uživatelů vytvořené na základě VCI ovladače. VCI CAN ovladač nabízí možnost komunikovat současně až s 128 CAN@net NT.
CAN Ethernet CAN-Bridge
Při použití dvou CAN@net NT 200 lze vytvořit CAN-Ethernet-CAN-Bridge, který spojuje až 2 nezávislé CAN kanály na jedno zařízení. Bridge umožňuje výměnu CAN zpráv mezi CAN systémy prostřednictvím TCP/IP na velké vzdálenosti - za použití stávající ethernetové infrastruktury. Díky segmentaci CAN systémů se zvyšuje také spolehlivost a zabezpečení proti výpadku celého systému.
Pomocí mapování lze velmi flexibilně konfigurovat výměnu zpráv mezi všemi kanály. Filtrační a prováděcí pravidla lze použít pro CAN zprávy. Díky tomu lze snížit zatížení sběrnice v jednotlivých sítích, protože se přenášejí pouze zprávy, které jsou zajímavé pro druhou síť. Konfigurace a aktualizace firmwaru
Nastavení nového CAN@net NT a aktualizace firmwaru probíhá přes USB nebo Ethernet pomocí intuitivního nástroje pro konfiguraci systému Windows. Pomocí tohoto nástroje lze velmi jednoduše provést konfiguraci pravidel pro filtr, mapování, multiplex nebo překlady, bez znalostí programování.
Vlastnosti:
Snadné propojení CAN systémů a zařízení
Překlenutí velkých vzdáleností a snadný přístup k systému přes Ethernet
Úspora nákladů díky jednoduššímu zapojení
Až dva nezávislé CAN kanály
Výkonná funkce filtru, ID překladu, data mappingu a multiplexu
Windows konfigurační nástroj pro jednoduchou konfiguraci zařízení přes USB nebo Ethernet
Spolehlivé použití v nepříznivých podmínkách
Funkční princip
CAN-/CAN-FD Ethernet Gateway
V provozním režimu GATEWAY lze získat přístup z různých operačních systémů (např. Windows, Linux, VxWorks nebo QNX) a z vestavěných systémů do CAN@net NT. To probíhá pomocí standardní TCP/IP patice a jednoduchého ASCII protokolu. CAN@net NT poskytuje jako CAN Ethernet Gateway snadný a flexibilní přístup k CAN systémům přes LAN nebo přes internet.
PC rozhraní
Pomocí dodaného VCI ovladače pro Windows lze provozovat CAN@net NT jako všechny Ixxat karty rozhraní CAN-PC. Díky tomu lze s CAN@net NT použít všechny nástroje IXXAT založené na VCI, jako např. canAnalyser, ale i vlastní aplikace uživatelů vytvořené na základě VCI ovladače. VCI CAN ovladač nabízí možnost komunikovat současně až s 128 CAN@net NT.
CAN Ethernet CAN-Bridge
Při použití dvou CAN@net NT 200 lze vytvořit CAN-Ethernet-CAN-Bridge, který spojuje až 2 nezávislé CAN kanály na jedno zařízení. Bridge umožňuje výměnu CAN zpráv mezi CAN systémy prostřednictvím TCP/IP na velké vzdálenosti - za použití stávající ethernetové infrastruktury. Díky segmentaci CAN systémů se zvyšuje také spolehlivost a zabezpečení proti výpadku celého systému.
Pomocí mapování lze velmi flexibilně konfigurovat výměnu zpráv mezi všemi kanály. Filtrační a prováděcí pravidla lze použít pro CAN zprávy. Díky tomu lze snížit zatížení sběrnice v jednotlivých sítích, protože se přenášejí pouze zprávy, které jsou zajímavé pro druhou síť. Konfigurace a aktualizace firmwaru
Nastavení nového CAN@net NT a aktualizace firmwaru probíhá přes USB nebo Ethernet pomocí intuitivního nástroje pro konfiguraci systému Windows. Pomocí tohoto nástroje lze velmi jednoduše provést konfiguraci pravidel pro filtr, mapování, multiplex nebo překlady, bez znalostí programování.
Obsah balení
- CAN@net NT 200
- .
- CD s konfiguračním nástrojem pro CAN Gateway
- CAN ovladač VCI pro Windows
- Mini USB kabel.
