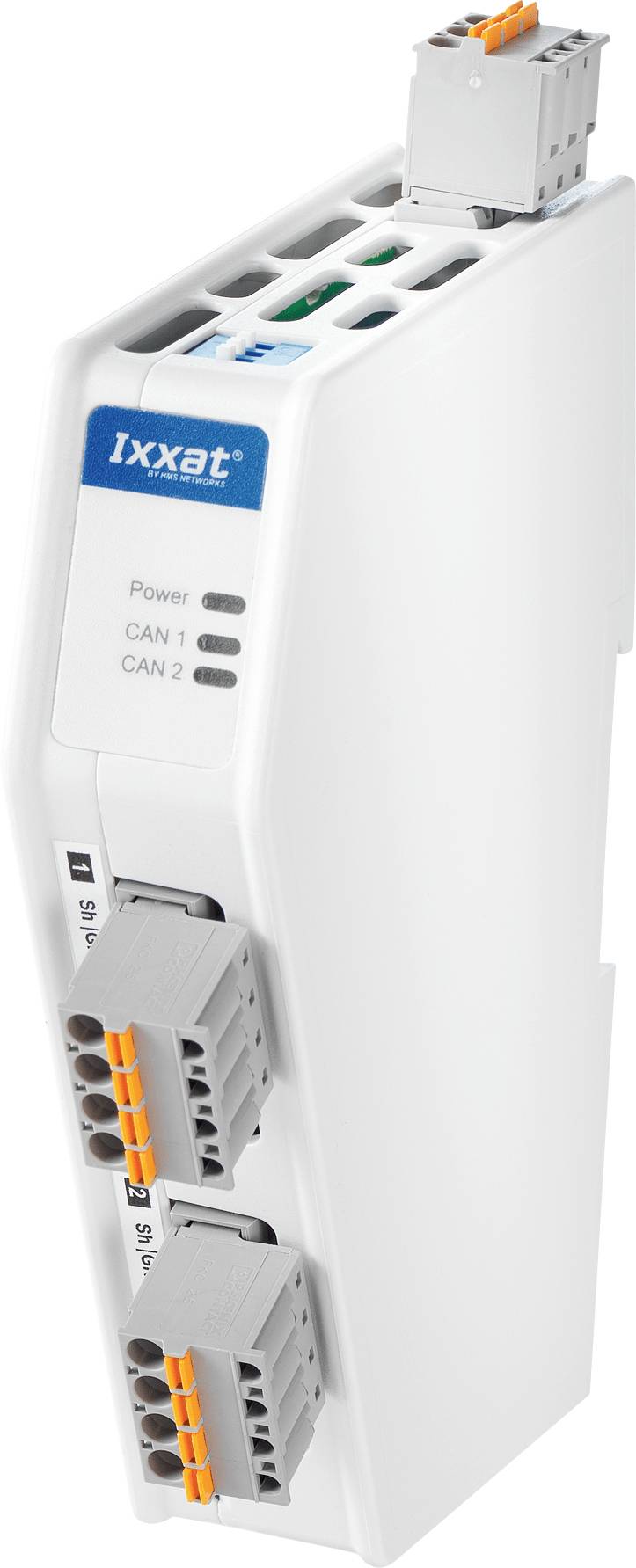

Ixxat CAN/FD Repeater Standard Opakovač CAN/CAN-FD datová sběrnice CAN, Počet vstupů/výstupů: 2
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (6 999,17 Kč / kus)
6 999,17 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
CAN/CAN FD repeater s konektory Push-In a izolačním napětím 5 kV
- Ochrana síťových segmentů až do 5 kV
- Odnímatelné Push-In konektory s pružinovým svorkovým mechanismem umožňují rychlou instalaci a údržbu bez použití dalšího nářadí
- Téměř žádný vliv na chování v reálném čase
- Větší flexibilita při vytváření CAN FD sítí
- Oddělení vadného segmentu tak, aby zbývající síť mohla nadále fungovat
Technické parametry
- Rozhraní: CAN FD, Push-In spojka
- Přenosové rychlosti CAN: Až 1 Mbit/s.
- Přenosové rychlosti CAN/CAN: 14 kbit/s až 8000 kbit/s
- CAN zakončovací odpor: Pro každý CAN/CAN FD kanál; samostatně zapínatelný pomocí pianového spínače
- Zpoždění chodu: Typ. 175 ns (odpovídá délce kabelu cca 35 m)
- Galvanické oddělení: CAN a CAN Power s napětím 5 kV DC po dobu 1 minuty; CAN Shield proti zemi a Power proti zemi s napětím 2 kV DC po dobu 1 minuty
- Pouzdro: Plastové pouzdro na DIN lištu
- Kategorie produktu
Opakovač CAN/CAN-FD
- Rozhraní
datová sběrnice CAN
- Typ
CAN/FD Repeater Standard
- Max. provozní teplota
70 °C
- Min. provozní teplota
-20 °C
- Provozní napětí
10 až 30 v + -0 %
- Provozní teplota
-20 do 70 °C
- Počet vstupů/výstupů
2
- Rozm.
(š x v) 27 mm x 109 mm
- V
109 mm
- Šířka
27 mm
- Číslo výrobce
1.01.0211.20000
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 3407503 Ixxat CAN/FD Repeater Standard Opakovač CAN/CAN-FD datová sběrnice CAN, Počet vstupů/výstupů: 2
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3407503 Ixxat CAN/FD Repeater Standard Opakovač CAN/CAN-FD datová sběrnice CAN, Počet vstupů/výstupů: 2
Informace
Informace 3407503 Ixxat CAN/FD Repeater Standard Opakovač CAN/CAN-FD datová sběrnice CAN, Počet vstupů/výstupů: 2
Popis
Standard CAN/FD Ixxat se dvěma CAN/CAN FD rozhraními slouží k galvanickému oddělení dvou segmentů CAN sítě a nabízí velmi vysokou galvanickou izolaci až do 5 kV, čímž je vhodný i pro náročné aplikace. Lze jej použít pro zvýšení zatížení CAN sběrnic s uzly, pro fyzikální spojení CAN/CAN FD sběrnicových systémů nebo pro vložení galvanického oddělení.
Repeater umožňuje potřebnou flexibilitu pro optimalizaci struktury sítě CAN/CAN FD a pro vynětí CAN sítí z omezení na strukturu sběrnice. Integrované odporové sběrnicové odpory zabraňují odrazům na kabelovém konci a zajišťují optimální komunikaci.
Jako výhodná vlastnost odděluje CAN opakovač z vadného segmentu od zbytku sítě, takže zbývající síť může nadále fungovat. Po odstranění poruchy se segment automaticky přepne do sítě.
Galvanické oddělení je provedeno jak pro CAN/CAN FD segmenty, tak i pro napájecí napětí, a spolehlivě zvyšuje ochranu přístroje před poškozením na elektronice pomocí napěťových špiček.
Tento text byl přeložen strojově.
