Ixxat CAN-CR220 CAN opakovač datová sběrnice CAN, D-SUB9, 24 V/DC

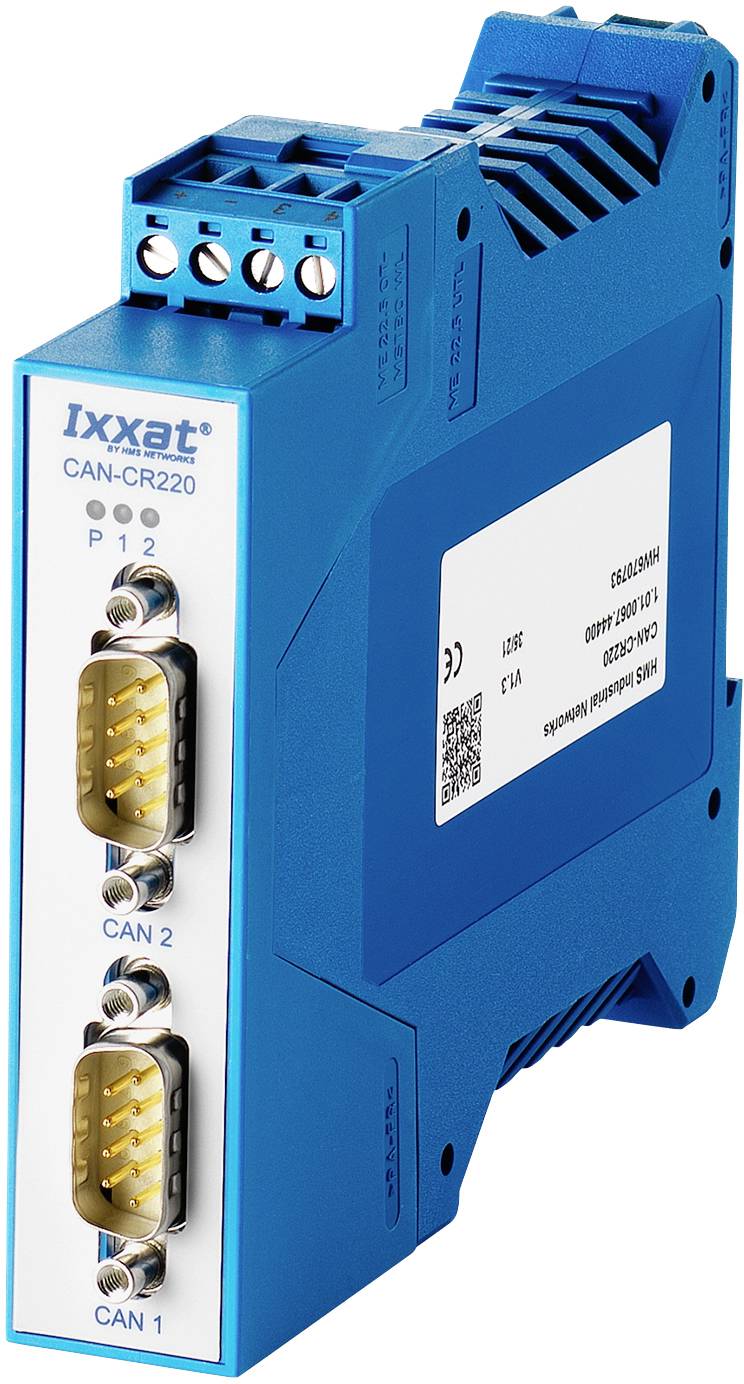

Modré elektrické zařízení, postavené vertikálně, se dvěma D-Sub konektory, označené jako 'Ixxat CAN-CR220', používané pro CAN komunikaci.

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 483,47 Kč / kus)

12 483,47 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

CAN-CR220 ISO 11898-2 CAN opakovač s 4 kV izolačním napětím

Ochrana segmentů až do 4 kV
DIN/EN 50178 (DIN VDE 0160: 1988-05 A DIN VDE 0160/A1: 1989-04)
Úspora nákladů díky jednoduššímu zapojení
Vyšší spolehlivost systému
Velmi malý vliv na chování systému v reálném čase

Technické parametry

Zobrazení: Vysílání/vadový segment (dvě LED), Power (jedna LED)
CAN rozhraní: ISO 11898-2 s tlumičem CAN. Dva konektory Sub-D9. Integrované zakončovací odpory CAN (spínatelné).
Přenosová rychlost: Až 1 Mbit/s.
Zpoždění chodu: Cca 200 ns (odpovídá délce sběrnice cca 40 m)
Napájení 9 - 32 v/DC, 1,5 W typu. Pomocí šroubových svorek
Galvanické oddělení: CAN 1, CAN 2 a napájení jsou od sebe galvanicky oddělené.
Izolační napětí 1.01.0067.44400
2,0 kV AC / 1 min.
3,2 kV DC / 1 min.
3,5 kV AC / 1 s.
4 kV DC / 1 s.
Izolační napětí 1.01.0067.44300
3 kV AC / 3 min.
3,75 kV AC / 1 min.
4 kV DC / 1 min.
4 kV AC / 1 s.
4 kV DC / 1 s.
Teplotní rozsah: -20 °C 25 AŽ +70 °C.
Pouzdro, rozměry: Plastové pouzdro na DIN lištu, cca 22,5 x 100 x 115 mm

Kategorie produktu: CAN opakovač

Rozhraní: datová sběrnice CAN
D-SUB9

Typ: CAN-CR220

Provozní napětí: 24 V/DC

Rozm.: (š x v) 22.5 mm x 100 mm

Max. odběr proudu: 100 mA

V: 100 mm

Šířka: 22.5 mm

Číslo výrobce: 1.01.0067.44400

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 2497720 Ixxat CAN-CR220 CAN opakovač datová sběrnice CAN, D-SUB9, 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2497720 Ixxat CAN-CR220 CAN opakovač datová sběrnice CAN, D-SUB9, 24 V/DC

Popis

CAN CR220
CAN-CR220 se používá pro galvanické oddělení dvou segmentů sítě CAN a nabízí přitom mimořádně vysoké izolační napětí od 4 kV. Je tak vhodný např. pro použití v lékařských aplikacích. Repeater odpojí vadnou část od zbývající sítě, takže zbývající část sítě může dále pracovat. Po odstranění poruchy se segment automaticky přepne do sítě.

Galvanické oddělení je určeno jak pro segmenty CAN, tak i pro napájecí napětí.

CAN-CR220 je testováno podle DIN/EN 50178 (DIN VDE 0160: 1988-05 a DIN VDE 0160/A1: 1989-04).
