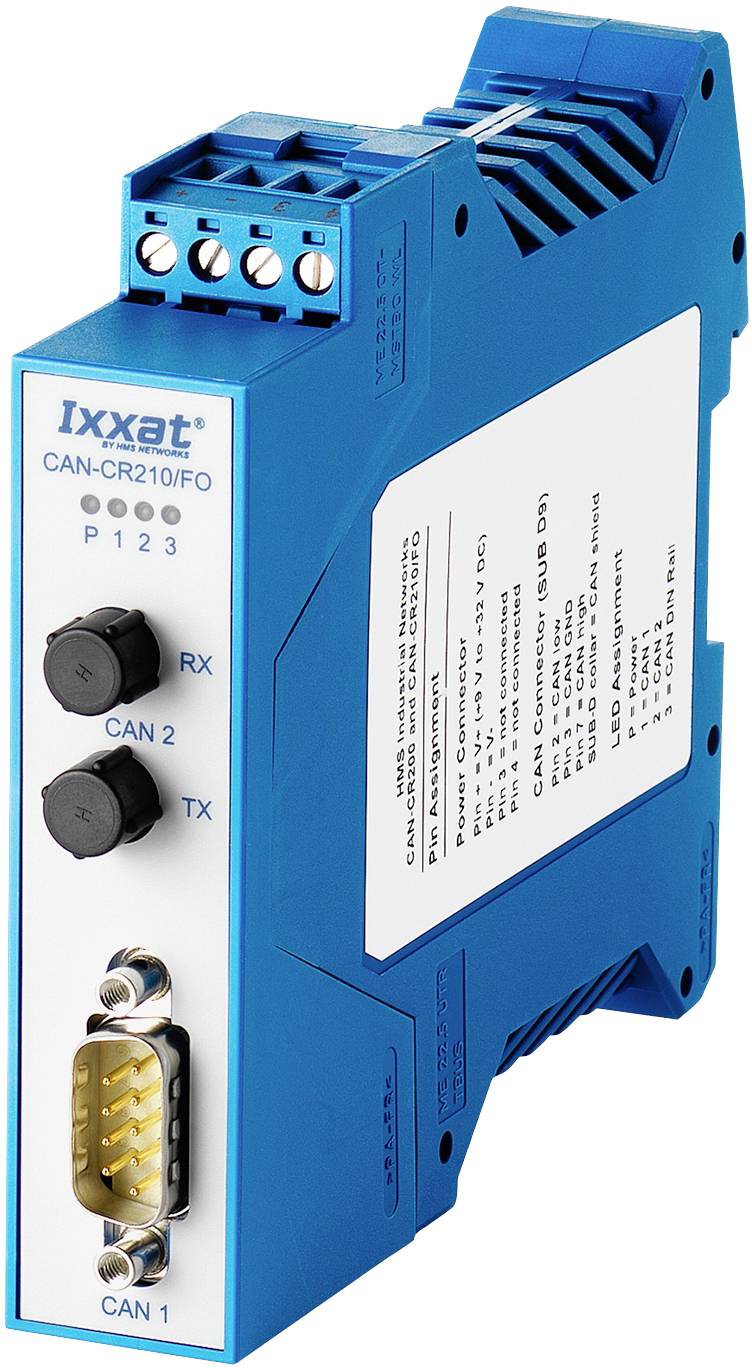

Ixxat CAN-CR210/FO Opakovač CAN FO optické, datová sběrnice CAN, D-SUB9, 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (14 458,68 Kč / kus)
14 458,68 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Zesilovač pro CAN, CAN-FD, vyšší protokoly na bázi CAN, sklolaminát se zástrčkou SMA
- Sběrnice na DIN lištu pro snadnou řazení mezi sebe
- Optické vedení umožňuje přenos signálu v prostředích s vysokými EMV vlivy
- Vyšší spolehlivost systému
- Velmi malý vliv na chování systému v reálném čase
Technické parametry
- Zobrazení: Vysílání/vadový segment (3 Duo LED), Power (jedna LED)
- CAN rozhraní: ISO 11898-2 s CAN tlumičem, Sub-D9 připojením a sběrnici na DIN lištu. Integrované zakončovací odpory CAN (spínatelné)
- Optické připojení: 2x F-SMA nebo ST konektor pro duplexní kabel, (vícevidové optické vlákno 50/125 µm, 62,5/125 µm duplex)
- Přenosová rychlost: Až 1 Mbit/s.
- Zpoždění: Cca 300 ns (odpovídá délce sběrnice cca 60 m) z měděných připojení repeateru FO LWL k měděnému připojení druhého repeateru FO (bez zpoždění optického kabelu; cca 5 ns/m)
- Napájení 9 - 32 v/DC, 3 W typu. Pomocí šroubových svorek
- Galvanické oddělení: 1 kV, 1 s; CAN 1
- Teplotní rozsah: -20 °C 25 AŽ +70 °C.
- Pouzdro, rozměry: Plastové pouzdro na DIN lištu, cca 22,5 x 100 x 115 mm (bez optického připojení)
- Kategorie produktu
Opakovač CAN FO
- Rozhraní
optické
datová sběrnice CAN
D-SUB9
- Typ
CAN-CR210/FO
- Provozní napětí
24 V/DC
- Min. provozní teplota
-20 °C
- Provozní teplota
-20 °C (min)
- Rozm.
(š x v) 22.5 mm x 100 mm
- V
100 mm
- Šířka
22.5 mm
- Číslo výrobce
1.01.0068.45010
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 2497721 Ixxat CAN-CR210/FO Opakovač CAN FO optické, datová sběrnice CAN, D-SUB9, 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2497721 Ixxat CAN-CR210/FO Opakovač CAN FO optické, datová sběrnice CAN, D-SUB9, 24 V/DC
Popis
CAN CR210/FO
CAN-CR210/FO se používá pro implementaci CAN signálu z měděných (ISO 11898-2) na optických vláknech. Tím je dosaženo úplného galvanického oddělení a ochrany proti působení EM.
Pro instalaci topologie hvězda nebo stromů je CAN-CR210/FO stohovatelný (i ve spojení s CAN-CR200) a lze jej sestavit jako „hvězdicový vazební člen“. Připojení se provádí přes lištu. Jako zvláštní vlastnost repeater odděluje nevadné zařízení od zbývající sítě, takže zbývající síť může pracovat dále. Po odstranění poruchy se segment automaticky znovu zapne.
Tento text byl přeložen strojově.
Obsah balení
- CAN CR210/FO
