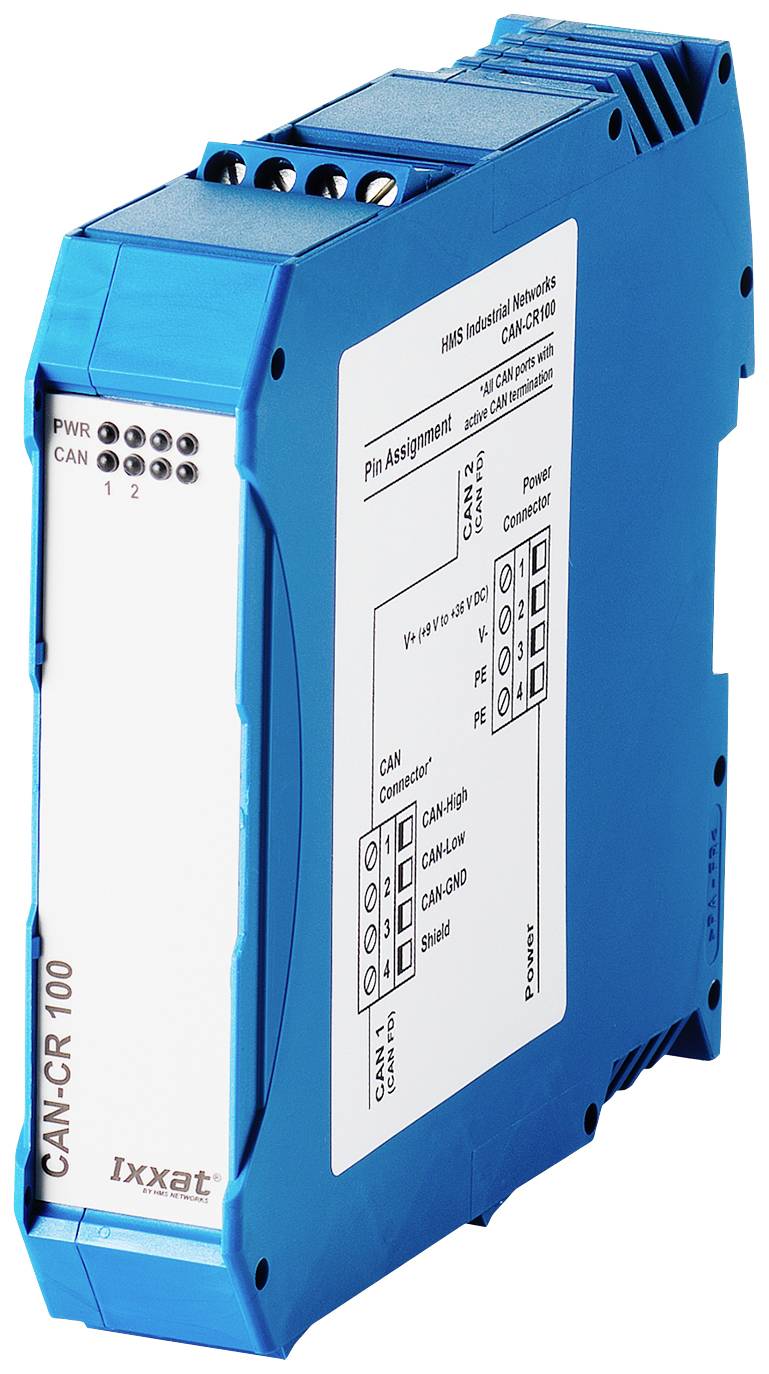

Ixxat CAN-CR100 Opakovač CAN/CAN-FD datová sběrnice CAN
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (7 789,26 Kč / kus)
7 789,26 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
CAN-/CAN-FD opakovač se šroubovou spojkou a integrovaným odporem pro ukončení sběrnice
- CAN a CAN FD rozhraní v jednom zařízení
- Úspora nákladů díky jednoduššímu zapojení
- Vyšší spolehlivost systému
- Velmi malý vliv na chování systému v reálném čase
Technické parametry
- Zobrazení: Vysílání / vadný segment (dvě Duo LED, jedna na segment), Power (jedna LED)
- CAN rozhraní: ISO 11898-2 s tlumičem CAN. 2 šroubové spoje.
- CAN varianta s a bez integrovaného zakončovacího odporu.
- Přenosové rychlosti CAN: Až 1 Mbit/s.
- CAN-FD sběrnicové rozhraní: ISO CAN-FD a NonISO CAN-FD
- CAN-FD přenosová rychlost: Arbitrární až 1000 kbit/s, přenosová rychlost až 8000 kbit/s. Rychlost dat je ověřena testováním. Lze nastavit uživatelem definované přenosové rychlosti.
- Pozor: Maximální rychlost přenosu dat může být překonána základě konkrétních podmínek použití (délka kabelu, provedená nastavení, protilehlá místa atd.), ale nelze ji ani dosáhnout.
- Zpoždění chodu: Typ. 175 ns (odpovídá délce kabelu cca 35 m)
- Napájení 9-36 v/DC, typ. 70 mA, max. 100 mA, přes šroubové svorky
- Galvanické oddělení: 1 kV DC / 1 s, 500 v AC / 1 min; CAN 1, CAN 2 a
- Napájení je od sebe galvanicky oddělené.
- Teplotní rozsah: -20 °C 25 AŽ +70 °C.
- Pouzdro, rozměry: Plastové pouzdro na DIN lištu, cca 22,5 x 105 x 114 mm
- Kategorie produktu
Opakovač CAN/CAN-FD
- Rozhraní
datová sběrnice CAN
- Typ
CAN-CR100
- Min. provozní teplota
-20 °C
- Provozní napětí
9 - 36 V/DC
- Provozní teplota
-20 °C (min)
- Rozm.
(š x v) 113 mm x 99 mm
- Max. odběr proudu
100 mA
- V
99 mm
- Šířka
113 mm
- Číslo výrobce
1.01.0210.20000
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 2497725 Ixxat CAN-CR100 Opakovač CAN/CAN-FD datová sběrnice CAN
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2497725 Ixxat CAN-CR100 Opakovač CAN/CAN-FD datová sběrnice CAN
Popis
CAN CR100
CAN-CR100 je určen pro galvanické oddělení dvou segmentů sítě CAN a CAN FD. Jako zvláštní vlastnost repeater odděluje nevadné zařízení od zbývající sítě, takže zbývající síť může pracovat dále. Po odstranění poruchy se segment automaticky přepne do sítě. Galvanické oddělení je určeno jak pro segmenty CAN/CAN FD, tak i pro napájecí napětí.
Tento text byl přeložen strojově.
Obsah balení
- CAN CR100
