Ixxat 1SI CANopen for ET200S CANopen

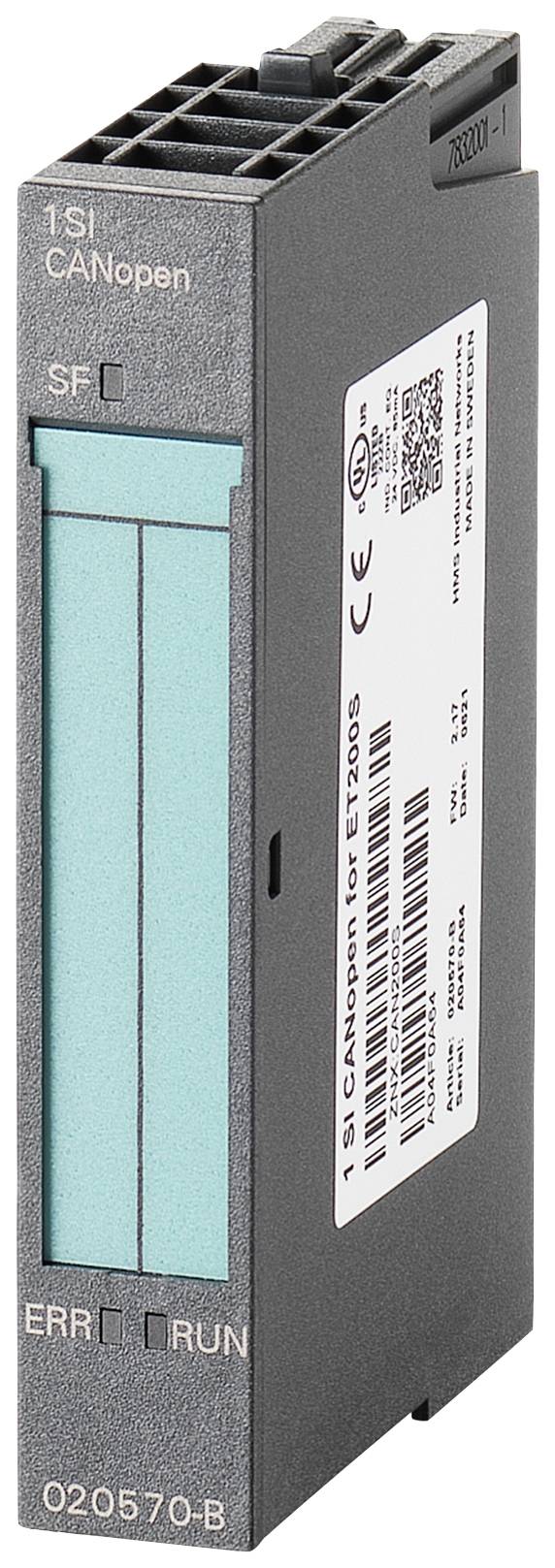

1 si CANopen
Plug-in modul CANopen Master/Slave pro
SIMATIC® ET200S decentralizované periferní systémy
Modul 1 si CANopen umožňuje připojení zařízení CANopen k decentrálnímu perifernímu systému SIMATIC ET200S.

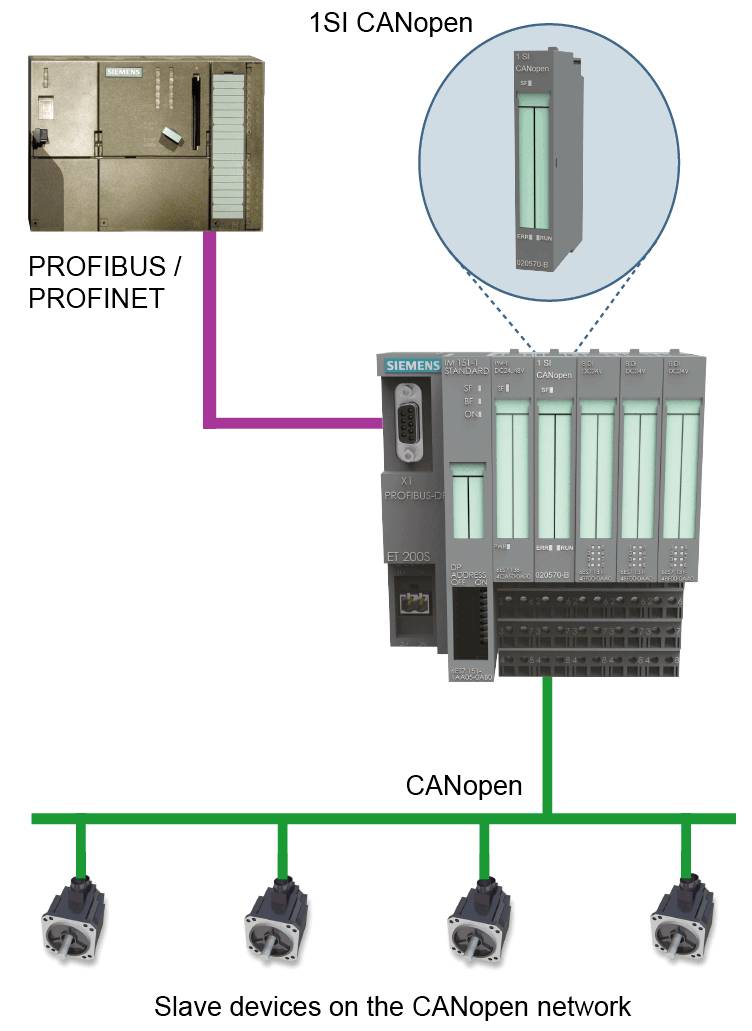

Díky použití modulu 1 si CANopen v systému ET200S lze snadno ovládat sítě CAN/CANopen přes PROFIBUS nebo PROFINET.
Modul 1 si CANopen umožňuje snadnou integraci zařízení SIMATIC do oblastí, kde se používají CANopen a další protokoly CANNNNNZEN. Řízení PROFIBUS nebo Profinet, např. z řady S7, lze tak komunikovat přímo se zařízeními na bázi CAN nebo CANopen (Gateway).
Modul 1 si CANopen podporuje všechny sestavy rozhraní a CPU SIMATIC ET200S, s výjimkou verzí Basic a Compact.

KONFIGURACECANOPEN KONFIGURACE A INTEGRACE PORTÁLU TIA
Snadná integrace do světa SIMATIC je důležitým požadavkem při rozšíření automatizačního systému SIMATIC prostřednictvím zařízení průmyslové sběrnice, které nepůsobí na sběrnici Profibus
Nebo jsou založeny na programu Profinet. HMS umožňuje bezproblémovou integraci modulu si CANopen do portálu SIMATIC STEP 7 nebo TIA. Samozřejmé
Konfigurace připojené sítě CANopen lze intuitivně provést pomocí volitelného „Anybus Configuration Manager – CANopen“.
Jakmile je konfigurace dokončena, lze konfiguraci sítě CANopen uložit do sítě PROFIBUS nebo Profinet PLC nebo do počítače ET200S
v rozsahu 360°. Při výměně modulu si CANopen lze dříve uloženou konfiguraci z SPS nabít do nového modulu. Díky tomu mohou dojít k prostoje v provozu
Velmi dostupné aplikace jsou výrazně redukovány. 1 si modul CANopen může být vyměněn i za běžného provozu.

REŽIM CAN 2.0ATRANSPARENTNÍ FUNKCE CAN 2.0A NA 1 SI CANOPEN
Díky transparentní funkci CAN lze přes 1 si modul CANopen přenášet libovolné CAN frames z SPS na všechny typy CAN zařízení
Nezávisle na protokolu CAN. Navíc je možný příjem předdefinovaných CAN snímků.
Jako CANopen je mnoho protokolů pro průmyslové sběrnice založeno na CAN 2.0A. Díky podpoře této protokolové vrstvy lze modul 1 si CANopen použít i tehdy, když je to možné
CAN-Network sice nepodporuje CANopen, ale přinejmenším CAN 2.0A. Za tímto účelem musí být v modulu CANopen jeden odpojen.
Pro usnadnění použití této funkce v SPS doplnil HMS modul CANopen další funkční moduly, takže SPS programátor CAN Frames
Lze zpracovávat přímo v PLC programu a také je vyrábět. S těmito funkčními moduly lze implementovat i speciální CAN protokoly. A navíc
Je také možné připojit zařízení k síti PROFIBUS nebo Profinet, která podporuje pouze zakázkový protokol CAN.

PODPOROVANÉ FUNKCE V PRŮHLEDNÉM CAN REŽIMU

· Pomocí CAN skupiny může SPS odesílat a přijímat CAN rámce
· Jakýkoliv protokol na bázi CAN s 11 bitovým identifikem může být implementován na Slave a řízen PLC
· Další funkční moduly, dostupné u HMS, usnadňují práci na portálu Step 7 nebo TIA
· Podporuje standard „CAN 2.0A“
· Přenosová rychlost mezi 20 kbit/s a 1 Mbit/s volně volitelná
· Žádná funkce CANopen v průhledném režimu „CAN 2.0A“
