Interface, RSSD, SUB-D plug, in compliance with IEC 807-2 / DIN 41652, 50-pole female, Tension clamp connection RS SD50

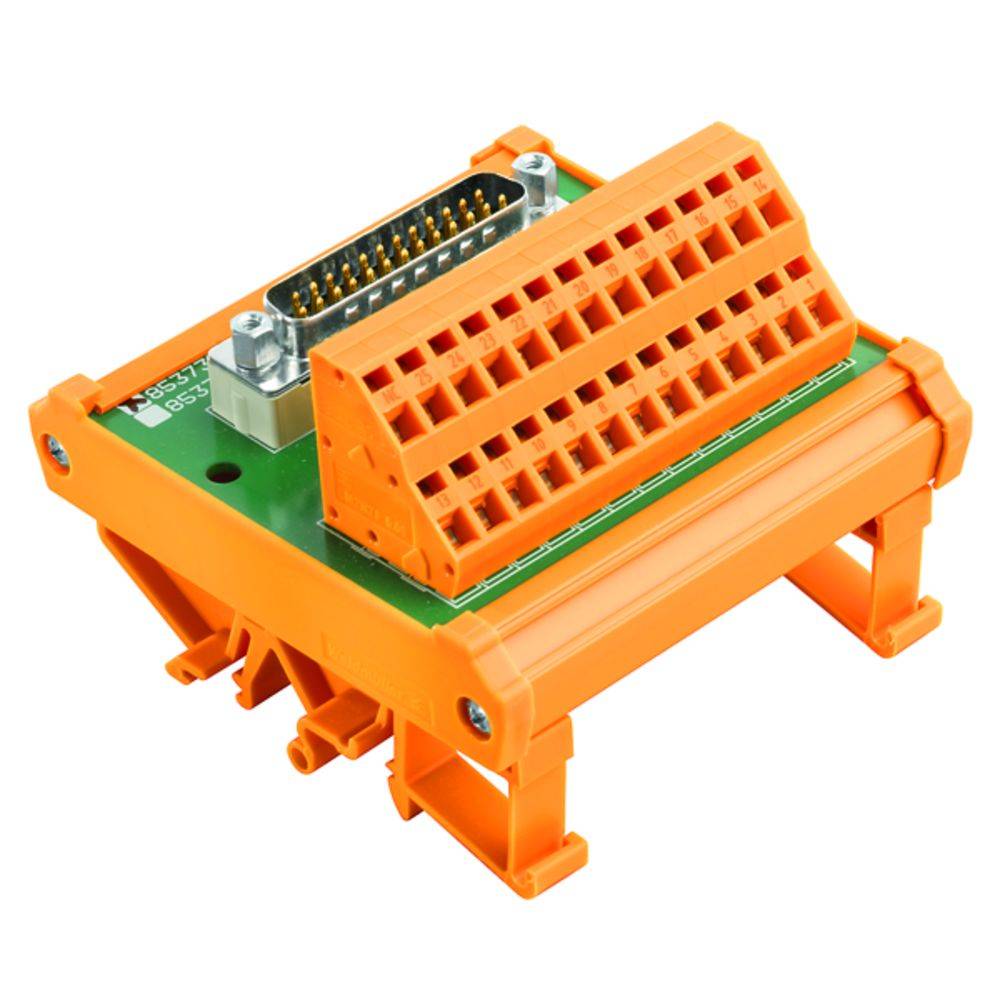

Oranžový adaptér s několika zdířkami a jedním konektorem, umístěný na zelené základně.

Kategorie produktu

modul rozhraní

počet kontaktů

Délka izolace (max.)

7.5 mm

Rozm.

(d x š x v) 145 x 87 x 63.6 mm

Přípojka (pole)

pružinová svorka

Datasheety: (PDF)

Doručení: Út 6. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 516,53 Kč / kus)

2 516,53 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Interface, RSSD, SUB-D plug, in compliance with IEC 807-2 / DIN 41652, 50-pole female, Tension clamp connection

RS SD50 SZ

Dodatečné informace:

Technické parametry

Jmenovitý proud pro připojení: 1,5 A
bemessungsisolationsspannung: 100 V
kategorii přepětí II
stupeň znečištění: 2
impulsové zkoušení napětí (1,2/50µs): 0,8 ot./
min. průřez připojovacího vodiče
Max. průřez připojovacího vodiče AWG 24 AWG: AWG: AWG 14
jmenovité napětí: 100 V

Kategorie produktu: modul rozhraní

počet kontaktů: 50

Délka izolace (max.): 7.5 mm

Rozm.: (d x š x v) 145 x 87 x 63.6 mm

Přípojka (pole): pružinová svorka

Přípojka (řízení): zástrčka D-SUB

Provedení: Rozhraní, RSSD, D-SUB zástrčku dle IEC 60807-2 / DIN 41652, 50-pólová zástrčka, pružinou

Hmotnost: 246 g

Obsah: 1 ks

Pólů: 50

Šířka: 87 mm

V: 63.6 mm

Délka: 145 mm

Splňuje RoHS: ano

Řada: RS SD

Max. teplota: +55 °C

Min. teplota: 0 °C

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 2.5 mm²

Průřez flexibilní (min.): 0.2 mm²

Průřez pevný (min.): 0.2 mm²

Vlastnosti: montážní sokl pro TS 35

Typ: RS SD50 SZ

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 258114 Interface, RSSD, SUB-D plug, in compliance with IEC 807-2 / DIN 41652, 50-pole female, Tension clamp connection RS SD50

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 258114 Interface, RSSD, SUB-D plug, in compliance with IEC 807-2 / DIN 41652, 50-pole female, Tension clamp connection RS SD50

Popis

Passive interfaces for signal transmission on a SubD connector equipped with a tension-clamp connection in accordance with IEC 807-2 / DIN 41652. The main features include:
Group with 9-, 15-, 37- and 50-pole male and female connectors.One-to-one electrical connection between controller and field connections.Extremely compact modules for attachment to standard TS35 or TS32 rail.
