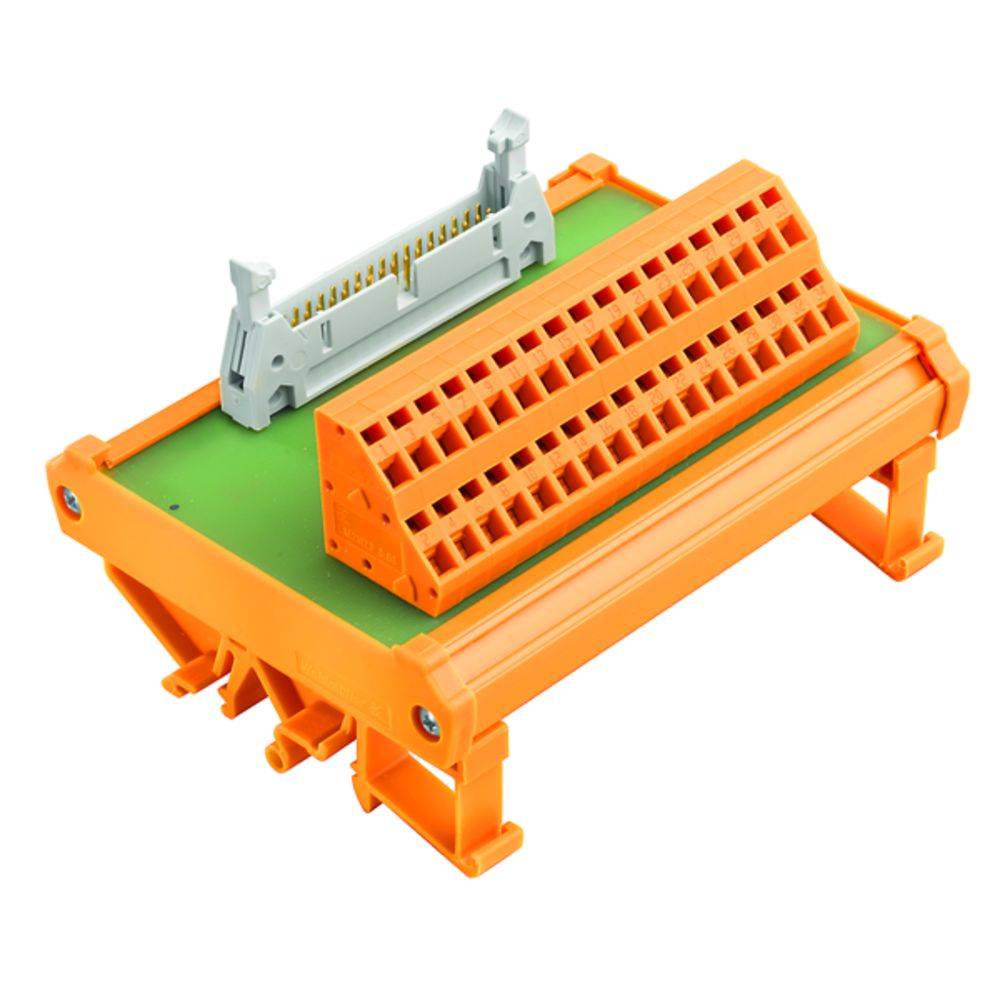

Interface, RSF, Plug-in connector acc. IEC 603-1 / DIN 41651, 40-pole, Tension clamp connection RS F40 Z Weidmüller Množ
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
modul rozhraní
počet kontaktů
40
AWG
AWG 14
Délka izolace (max.)
7.5 mm
Datasheety: (PDF)
Počet
Celková cena (1 362,81 Kč / kus)
1 362,81 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
Interface, RSF, Plug-in connector acc. IEC 603-1 / DIN 41651, 40-pole, Tension clamp connection
- RS F40 Z
Dodatečné informace:
Technické parametry
- Jmenovitý proud pro připojení: 1 A
- bemessungsisolationsspannung: 100 V
- kategorii přepětí II
- stupeň znečištění: 2
- impulsové zkoušení napětí (1,2/50µs): 0,8 ot./
- min. průřez připojovacího vodiče
- Max. průřez připojovacího vodiče AWG 24 AWG: AWG: AWG 14
- jmenovité napětí: 60 V/AC / 75 V/DC
- Druh obalu
Piece
- Kategorie produktu
modul rozhraní
- počet kontaktů
40
AWG 14
- Délka izolace (max.)
7.5 mm
- Rozm.
(d x š x v) 115 x 87 x 64 mm
- Přípojka (pole)
pružinová svorka
- Přípojka (řízení)
KONEKTOR
- Provedení
Rozhraní, RSF, konektory podle IEC60603-13/DIN41651, 40 pólů, pružinou
- Hmotnost
198 g
- Obsah
1 ks
- Pólů
40
- Šířka
87 mm
- V
64 mm
- Délka
115 mm
- Splňuje RoHS
ano
- Řada
RSF
- Max. teplota
+55 °C
- Min. teplota
0 °C
- Flexibilní průměr (max.)
1.5 mm²
- Pevný průřez (max.)
2.5 mm²
- Průřez flexibilní (min.)
0.2 mm²
- Průřez pevný (min.)
0.2 mm²
- Vlastnosti
montážní sokl pro TS 35
- Typ
RS F40 Z
Ke stažení
List technických údajů
List technických údajů 258103 Interface, RSF, Plug-in connector acc. IEC 603-1 / DIN 41651, 40-pole, Tension clamp connection RS F40 Z Weidmüller Množ
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 258103 Interface, RSF, Plug-in connector acc. IEC 603-1 / DIN 41651, 40-pole, Tension clamp connection RS F40 Z Weidmüller Množ
Popis
Passive interfaces for signal transmission on a flat-cable connector equipped with a tension-clamp connection in accordance with IEC 603-1 / DIN 41651. The main features include:
Group with 10- to 64-pole connectorsOne-to-one electrical connection between controller and field connections.Very compact modules can be attached to conventional TS35 or TS32 mounting rails.Longer attachment hooks
