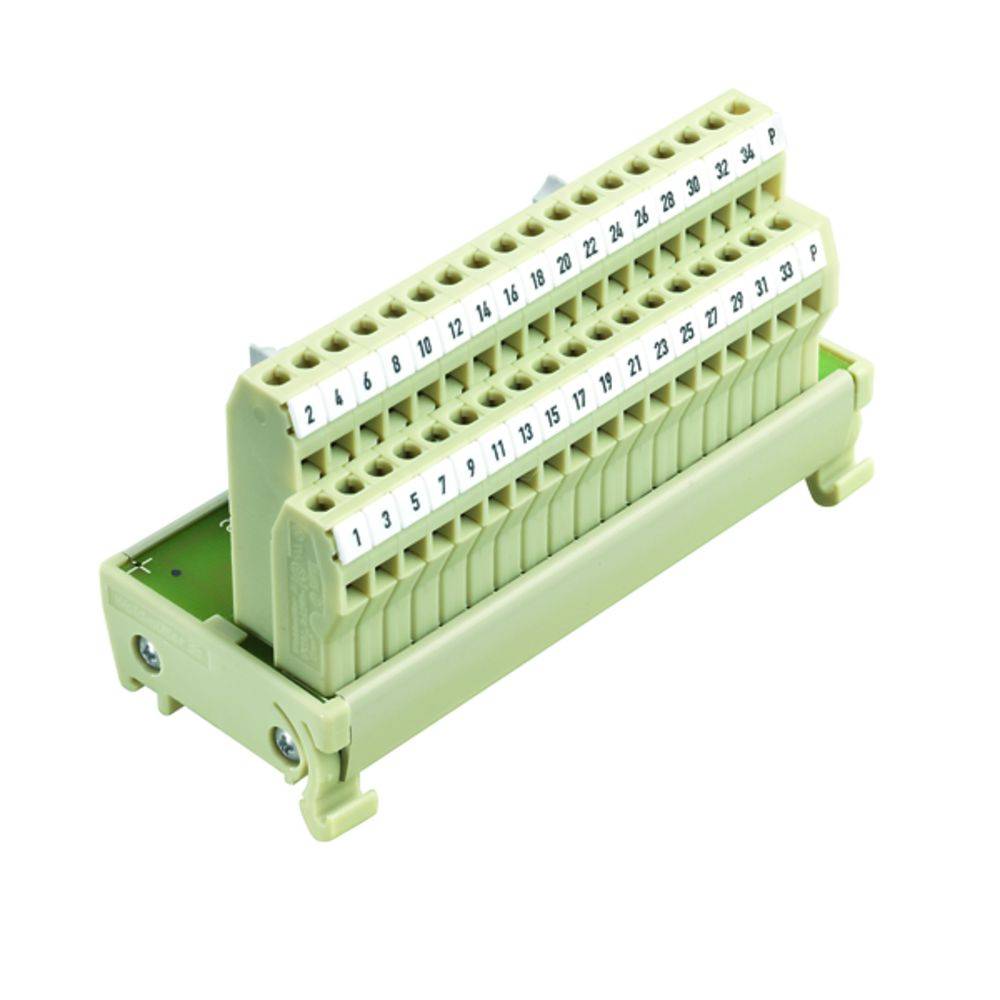

Interface, RSF, Plug-in connector acc. IEC 603-1 / DIN 41651, 16-pole, Screw connection RS F16 LPK 2H/18 Weidmüller Množ
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
modul rozhraní
počet kontaktů
16
Délka izolace (max.)
6 mm
Rozm.
(d x š x v) 64 x 45 x 65.5 mm
Datasheety: (PDF)
Počet
Celková cena (665,29 Kč / kus)
665,29 Kč
Bez DPH.
Hlavní benefity
Interface, RSF, Plug-in connector acc. IEC 603-1 / DIN 41651, 16-pole, Screw connection
- RS F16 LPK 2H/18
Dodatečné informace:
Technické parametry
- Jmenovitý proud pro připojení: 1 A
- bemessungsisolationsspannung: 100 V
- kategorii přepětí II
- stupeň znečištění: 2
- impulsové zkoušení napětí (1,2/50µs): 0,8 ot./
- min. průřez připojovacího vodiče
- Max. průřez připojovacího vodiče AWG 26 AWG: AWG: AWG 12
- utahovací moment, min.: 0,5 Nm
- , max. utahovací moment: 0,6 Nm
- ochranný vodič: plochý kontakt
- jmenovité napětí: 60 V/AC / 75 V/DC
- Druh obalu
Piece
- Kategorie produktu
modul rozhraní
- počet kontaktů
16
- Délka izolace (max.)
6 mm
- Rozm.
(d x š x v) 64 x 45 x 65.5 mm
- Přípojka (pole)
šroubovací
- Přípojka (řízení)
KONEKTOR
- Provedení
Rozhraní, RSF, konektory podle IEC60603-13/DIN41651, 16 pólů, šroubové připojení
- Hmotnost
103 g
- Obsah
1 ks
- Pólů
16
- Šířka
45 mm
- V
65.5 mm
- Délka
64 mm
- Splňuje RoHS
ano
- Řada
RSF
- Max. teplota
+55 °C
- Min. teplota
0 °C
- Flexibilní průměr (max.)
4 mm²
- Pevný průřez (max.)
6 mm²
- Průřez flexibilní (min.)
0.5 mm²
- Průřez pevný (min.)
0.5 mm²
- Vlastnosti
s uzemněním
- Typ
RS F16 LPK 2H/18
Ke stažení
List technických údajů
List technických údajů 257962 Interface, RSF, Plug-in connector acc. IEC 603-1 / DIN 41651, 16-pole, Screw connection RS F16 LPK 2H/18 Weidmüller Množ
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 257962 Interface, RSF, Plug-in connector acc. IEC 603-1 / DIN 41651, 16-pole, Screw connection RS F16 LPK 2H/18 Weidmüller Množ
Popis
Passive interfaces for signal transmission on a flat-cable connector equipped with a clamping-yoke connection in accordance with IEC 603-1 / DIN 41651.
The main features include: Group with 10- to 64-pole connectorsOne-to-one electrical connection between controller and field connections.Extremely compact modules in RS 45 section for installation on standard TS35 mounting rail.Longer attachment hooksPin for the earth connection.
The main features include: Group with 10- to 64-pole connectorsOne-to-one electrical connection between controller and field connections.Extremely compact modules in RS 45 section for installation on standard TS35 mounting rail.Longer attachment hooksPin for the earth connection.
