ifm Electronic Ultrazvukové tlačítko Ultrazvuk M30 PNP UIT504

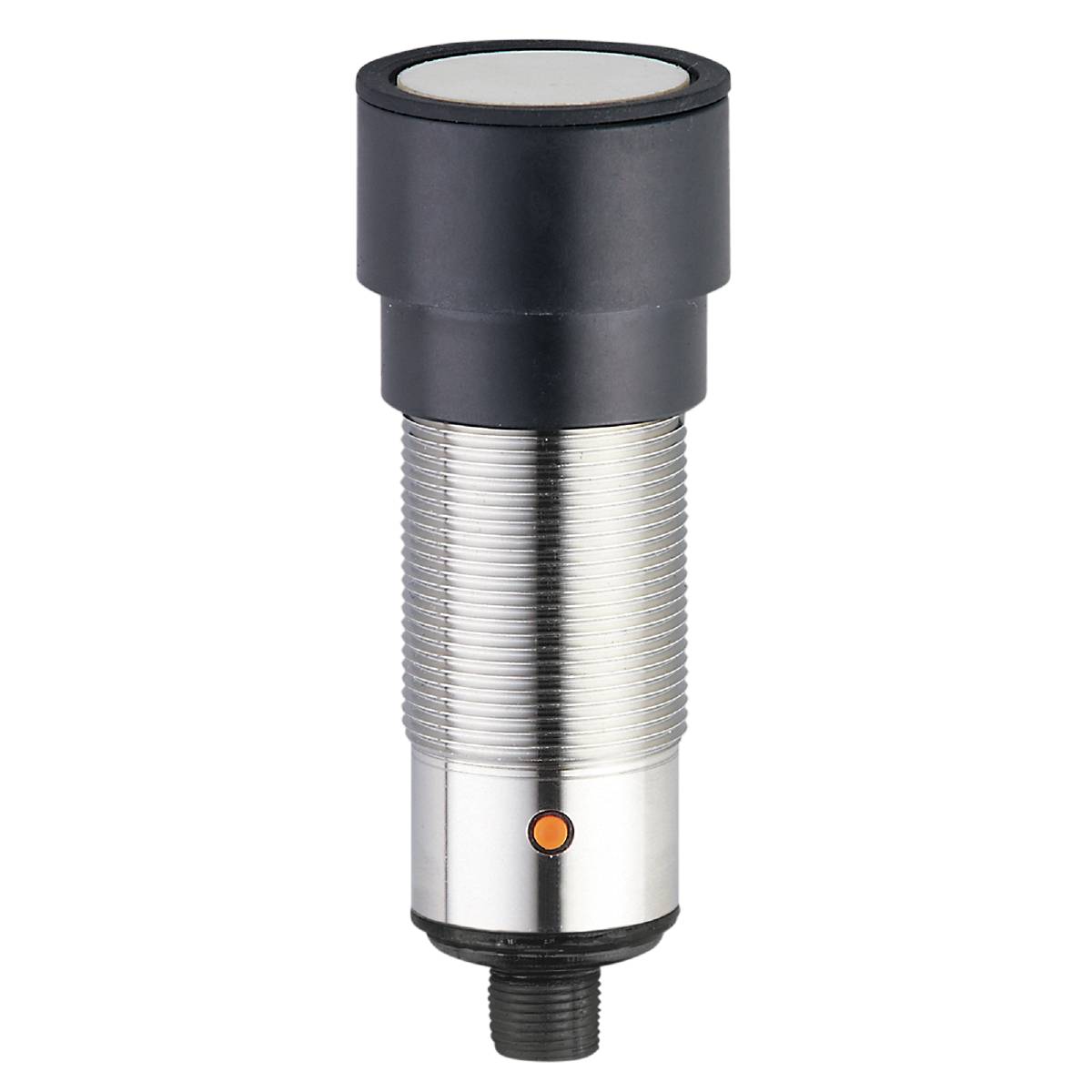

Válcový senzor s černým povrchem a kovovým hlavním tělem, vhodný pro detekci objektů v automatizovaných procesech.

Ilustrační obrázek

Kategorie produktu

Ultrazvukové tlačítko

Provozní napětí max.

30 V/DC

Výstupy

PNP

spínací vzdálenost (max.)

6000 mm

Provedení

Ultrazvuk

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (15 627,27 Kč / kus)

15 627,27 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ultrazvukový reflexní snímač iFm UIT504

Velký rozsah snímání
Intuitivní nastavení rozsahu snímání pomocí tlačítka nebo IO-Link
Dobře viditelná LED pro zobrazení stavu sepnutí a Echo
Výstupní funkce lze naprogramovat spínací/rozpínací kontakt
Bezdotykové měření nezávisle na barvě, průhlednosti nebo jakosti povrchu objektu
Šířka ozvučnice je nastavitelná přes IO-Link

Dodatečné informace:

Technické parametry

Rozměry [mm]: M30 x 1,5 / L = 103,8
Analogový výstup proud [mA]: 4...20
Doba odezvy [ms]: < 600; (analogový výstup)
Počet analogových výstupů: 1
Počet digitálních výstupů: 1
Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
Zobrazení: Stav sepnutí: 2x LED, žlutá; Echo: 1x LED, zelená
Revize IO-Link: 1.1
SDCI norma: IEC 61131-9
Přenosový typ IO-Link: COM2 (38,4 kBaud)
Okolní teplota-1 [°C]: -20... 70
Přesnost opakování: 1 %
Utahovací moment [Nm]: 100
Rozlišení [mm]: 3
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; analogový signál; IO-Link
Potřebná základní třída: A
Doba pohotovosti [s]: < 0,3
Provozní napětí [v]: 10... 30 DC
Slepé pásmo [mm]: 350
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
Elektrické provedení: PNP
Pouzdro: Konstrukční tvar závitu
Celkový počet výstupů: 2
Hmotnost [g]: 242.500
Označení závitu: M30 x 1,5
Poznámky k přesnosti/odchylce: Uvedené hodnoty se dosáhnou po dobu nejméně 20 minut zahřívání
Hystereze [%]: < 3
Funkce IO-Link (cyklicky): Specifické pro aplikaci; počítadlo provozních hodin
Komunikační rozhraní: IO-Link
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -30... 80
Chyba linearity analogového výstupu [%]: <3
Max. Odchylka od 90° úhlu senzoru/objektu [°]: ± 4
Max. Ručitel [Ω]: 500
max. Pokles napětí spínací výstup DC [v]: 2,2
Min. Doba cyklu procesu [ms]: 3.2
MTTF: 102
Úhel otevření cylindrický [°]: 15; (±2)
Možnosti programování: Hystereze/okno; druhý spínací bod; zpoždění zapnutí a vypnutí; spínací procesy; funkce Teach; spínání světlem/tma
Profily: Smart Sensor: Identifikace přístroje; multichannel, two setpoint switching sensor, type 0 Generic profiled sensor; Process Data Varise proměnná; Device diagnostis; Teach Channel
Spínací vzdálenost [mm]: 350...6000; (Target: 400 x 400)
Spínací frekvence DC [Hz]: 1
Odchylka spínacího bodu [%]: -5... 5
Stupeň krytí: IP 67
Třída ochrany III
Režim SIO: Ano
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
Odběr proudu [mA]: < 30
Funkce Teach: Ano
Kompenzace teploty: Ano
Přetížení: Ano
Ochrana proti přepólování: Ano
Měničová frekvence [kHz]: 75
