ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 x 1 PNP UGT585

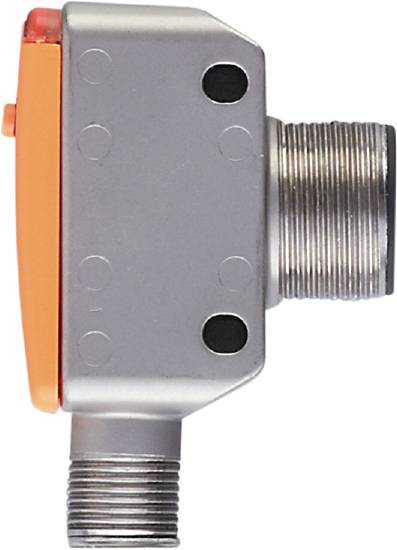

Stříbrné obdélníkové zařízení s oranžovou rukojetí na levé straně a velkým vroubkovaným konektorem na straně pravé.

Ilustrační obrázek

Kategorie produktu

Ultrazvukové tlačítko

Provozní napětí max.

30 V/DC

Výstupy

PNP

spínací vzdálenost (max.)

1200 mm

Provedení

Ultrazvuk

Datasheety: (PDF)

Doručení: Pá 23. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (7 569,42 Kč / kus)

7 569,42 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ultrazvukový reflexní snímač iFm UGT585

Robustní, obdélníkové kovové pouzdro s bočním závitem M18
Prostorově úsporné provedení pro použití ve stísněných montážních podmínkách
S programovatelným spínacím výstupem a analogovým výstupem
Bezdotykové měření nezávisle na barvě, průhlednosti nebo jakosti povrchu objektu
Intuitivní nastavení rozsahu snímání pomocí tlačítka

Dodatečné informace:

Technické parametry

Rozměry [mm]: 53 x 20 x 37,7
Analogový výstup napětí [v]: 0... 10
Doba odezvy [ms]: < 450; (analogový výstup)
Počet analogových výstupů: 1
Počet digitálních výstupů: 1
Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
Displej: Spínací stav: 1x LED, žlutá; Echo: 1x LED, zelená
Okolní teplota-1 [°C]: -20... 70
Přesnost opakování: 1 %
Utahovací moment [Nm]: 50
Rozlišení [mm]: 3
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; analogový signál
Doba pohotovosti [s]: < 0,3
Provozní napětí [v]: 10...30 DC; („supply class 2“ podle cULus)
Slepé pásmo [mm]: 80
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
Elektrické provedení: PNP
Pouzdro: Čtvercový tvar se závitem M18
Celkový počet výstupů: 2
Hmotnost [g]: 111.200
Označení závitu: M18 x 1
Poznámky k přesnosti/odchylce: Uvedené hodnoty se dosáhnou po dobu nejméně 20 minut zahřívání
Hystereze [%]: < 1
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -30... 80
Chyba linearity analogového výstupu [%]: ≤ 1
Max. Odchylka od 90° úhlu senzoru/objektu [°]: ± 4
max. Pokles napětí spínací výstup DC [v]: 2,2
Min. Odpor při zatížení [Ω]: 3000
MTTF: 190
Úhel otevření cylindrický [°]: 14; (±2)
Spínací vzdálenost [mm]: 80...1200; (Target: 200 x 200)
Spínací frekvence DC [Hz]: 5
Odchylka spínacího bodu [%]: -5... 5
Stupeň krytí: IP 67
Třída ochrany III
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
Odběr proudu [mA]: < 35
Funkce Teach: Ano
Kompenzace teploty: Ano
Přetížení: Ano
Ochrana proti přepólování: Ano
Měničová frekvence [kHz]: 200
