ifm Electronic Ultrazvukové tlačítko Ultrazvuk M18 PNP UGT526

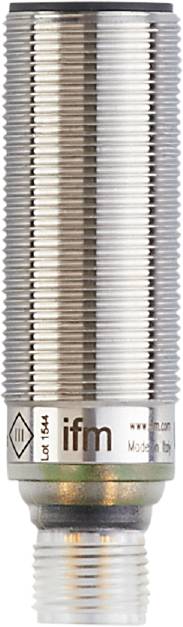

Obrázek ukazuje detail navrstveného kovového závitu, což naznačuje technickou součástku nebo šroub.

Ilustrační obrázek

Kategorie produktu

Ultrazvukové tlačítko

Provozní napětí max.

30 V/DC

Výstupy

PNP

spínací vzdálenost (max.)

1200 mm

Provedení

Ultrazvuk

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 891,74 Kč / kus)

6 891,74 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ultrazvukový reflexní snímač iFm UGT526

Výstupní funkce lze naprogramovat spínací/rozpínací kontakt
Dobře viditelná LED pro zobrazení stavu sepnutí a Echo
Bezdotykové měření nezávisle na barvě, průhlednosti nebo jakosti povrchu objektu
Prostorově úsporné provedení pro použití ve stísněných montážních podmínkách

Dodatečné informace:

Technické parametry

Rozměry [mm]: M18 x 1 / L = 60,5
Počet digitálních výstupů: 1
Počet vstupů a výstupů: Počet digitálních výstupů: 1
Displej: Spínací stav: 1x LED, žlutá; Echo: 1x LED, zelená
Revize IO-Link: 1.1
SDCI norma: IEC 61131-9
Přenosový typ IO-Link: COM2 (38,4 kBaud)
Okolní teplota-1 [°C]: -20... 70
Utahovací moment [Nm]: 50
Rozlišení [mm]: 1
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Potřebná základní třída: A
Doba pohotovosti [s]: < 0,3
Provozní napětí [v]: 10...30 DC; („supply class 2“ podle cULus)
Slepé pásmo [mm]: 80
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
Elektrické provedení: PNP
Pouzdro: Konstrukční tvar závitu
Celkový počet výstupů: 1
Hmotnost [g]: 115.500
Označení závitu: M18 x 1
Poznámky k přesnosti/odchylce: Uvedené hodnoty se dosáhnou po dobu nejméně 20 minut zahřívání
Hystereze [%]: < 1
Funkce IO-Link (cyklicky): Specifické pro aplikaci; počítadlo provozních hodin
Komunikační rozhraní: IO-Link
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -30... 80
Max. Odchylka od 90° úhlu senzoru/objektu [°]: ± 4
max. Pokles napětí spínací výstup DC [v]: 2,2
Min. Doba cyklu procesu [ms]: 16
MTTF: 210
Multiplexový vstup: ne
Úhel otevření cylindrický [°]: 14; (±2)
Možnosti programování: Hystereze/okno; druhý spínací bod; zpoždění zapnutí a vypnutí; spínací procesy; funkce Teach; spínání světlem/tma
Profily: Smart Sensor: Identifikace přístroje; multichannel, two setpoint switching sensor, type 0 Generic profiled sensor; Process Data Varise proměnná; Device diagnostis; Teach Channel
Spínací vzdálenost [mm]: 80...1200; (Target: 200 x 200)
Spínací frekvence DC [Hz]: 5
Odchylka spínacího bodu [%]: -2,5... 2,5
Stupeň krytí: IP 67
Třída ochrany III
Režim SIO: Ano
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
Odběr proudu [mA]: < 35
Synchronizační vstup: ne
Kompenzace teploty: Ano
Přetížení: Ano
Ochrana proti přepólování: Ano
Měničová frekvence [kHz]: 200
Přesnost opakování IO-Link [%]: < 0,7
