ifm Electronic TCC231 TCC231 PT1000 převodník teplot -25 do 160 °C 1 rozpínací kontakt, Analogové

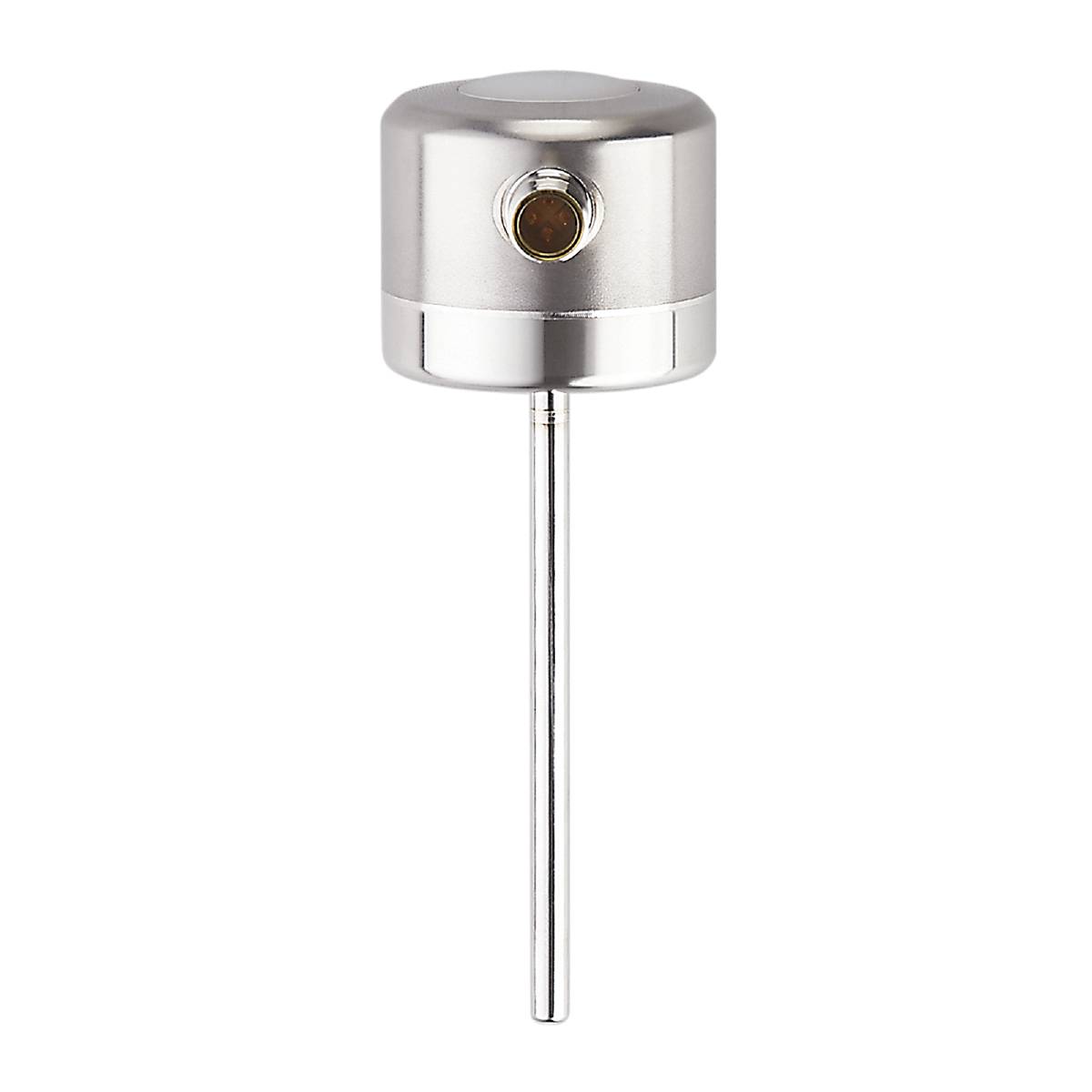

Stříbrný kovový válec s rukojetí, pravděpodobně technické zařízení nebo snímač, na černém pozadí.

Ilustrační obrázek

Kategorie produktu

převodník teplot

Provedení

PT1000

Min. teplotní rozsah

-25 °C

Max. teplotní rozsah

160 °C

Připojení

M12

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 615,70 Kč / kus)

12 615,70 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Teplotní vysílač iFm TCC231

Okamžité hlášení odchylek přesnosti
Zlepšení zabezpečení kvality mezi kalibračními intervaly
Odolné provedení pro dlouhodobě přesné měření v náročném prostředí
Transparentní sledování senzoru pomocí záznamu diagnostických hodnot
Simulační funkce zjednodušuje montáž
Přesný analogový výstup a komfortní komunikace přes IO-Link

Technické parametry

Rozměry [mm]: Ø 50 / L = 143,5
Analogový výstup proud [mA]: 4...20
Dynamika odezvy T05 / T09 [s]: 1,5 / 4
Počet analogových výstupů: 1
Počet digitálních výstupů: 1
Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
Revize IO-Link: 1.1
Měřící element Teplota 1 x PT 1000
SDCI NORMA: IEC 61131-9 CDV
Přenosový typ IO-Link: COM2 (38,4 kBaud)
Okolní teplota-1 [°C]: -25... 70
Rozsah měření továrního nastavení: -10...150 °C / 14...302 °F
Rozlišení analogového výstupu - rozlišení [k]: 0,05
Provedení ochrana proti zkratu: Spínaný
Výstupní funkce: Rozpínač; (diagnostický signál)
Výstupní signál: Analogový signál; IO Link; stav kalibrace
Potřebná základní třída: A
Doba pohotovosti [s]: 6
Zvláštní vlastnost: Pozlacené kontakty
Provozní napětí [v]: 18...32 DC; („supply class 2“ podle cULus)
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
Diagnostický výstup: Stav kalibrace a diagnostika chyb
Pevnost v tlaku [bar]: 160
Montážní délka EL [mm]: 100
Elektrické provedení: PNP/NPN
Přesnost analogového výstupu [k]: ± 0,2
Přesnost IO-Link [k]: ± 0,2
Celkový počet výstupů: 2
Hmotnost [g]: 275.600
V krocích [k]: 0.05
Rozlišení IO-Link teplota [k]: 0.01
Kalibrační certifikát [k]: 0,5...3
Komunikační rozhraní: IO-Link
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -40... 100
Max. Zátěž [Ω]: (UB - 15 v) x 50
max. Pokles napětí spínací výstup DC [v]: 2
Média: Kapalná a plynná média
Rozsah měření [°C]: -25... 160
Rozsah měření [°F]: -13...320
Min. Doba cyklu procesu [ms]: 4.4
MTTF: 329
Vlastnosti povrchu Ra/RZ na zkusných plochách: RA: < 0,8
Možnosti programování: Zobrazovací jednotka; stupnice analogového výstupu; limit kalibrace; spínací logika diagnostického výstupu; režim simulace
Profily: Senzor Digital Measuring, Common Profile, převod Blob
Procesní připojení Ø 6 mm
Analogové procesní údaje: 1
Údaje o procesu binární: 1
Referenční prvek: 1x NTC
OCHRANA: IP 68; IP 69K
Třída ochrany III
Režim SIO: Ano
Průměr tyče [mm]: 6
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
Odběr proudu [mA]: 10; (24 v)
Teplotní koeficient analogový výstupní výkon v procentech: < ± 0,02; (při odchylce od referenční podmínky 25 ± 5 °C)
Teplotní koeficient IO-Link: < ± 0,01; (při odchylce od referenční podmínky 25 ± 5 °C)
Přetížení: Ano
Ochrana proti přepólování: Ano
Watchdog - integrovaná: Ano
Materiály přicházející do styku Medium: 1.4404 (nerezová ocel / 316L); PEEK
