ifm Electronic SM6004, SM6004 Magnetické indukční čidlo průtoku, 20 - 30 V/DC, 1 ks

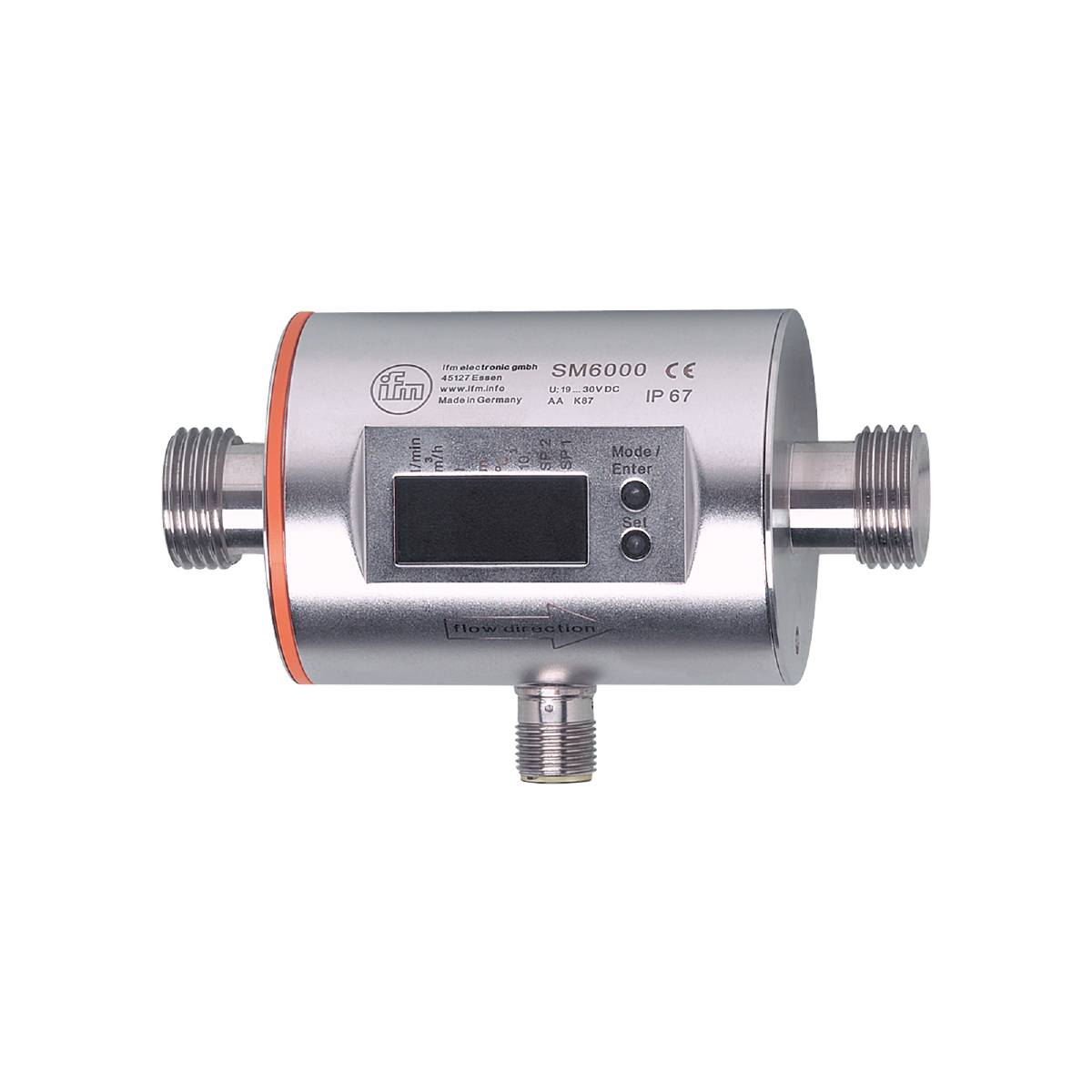

Kovový průtokoměr s digitálním displejem, model SM6000 od společnosti IFM Electronic, zobrazuje připojovací konektor a stupeň krytí IP67.

Ilustrační obrázek

Kategorie produktu

Magnetické indukční čidlo průtoku

Min. provozní napětí

20 V/DC

Provozní napětí max.

30 V/DC

Typ

SM6004

Provozní napětí

20 - 30 V/DC

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (18 318,18 Kč / kus)

19 285,12 Kč

-5 %

18 318,18 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Magneticky induktivní snímač průtoku iFM SM6004

Přesné měření průtoku, spotřeby a teploty média
Vysoká přesnost, reprodukovatelnost a dynamika měření
Pro použití ve vodních chladících okruzích
Se dvěma přesnými analogovými výstupy
Dobře čitelný 4-místný LED displej

Technické parametry

Analogový výstup proud [mA]: 4...20; (škálovatelný)
Analogový bod - monitorování teploty [°C]: 0...80
Analogový bod AEP [gpm]: 1,32... 6,6
Analogový bod AEP [l/min]: 5... 25
Analogový startovací bod - monitorování teploty [°C]: -20... 60
Analogový startovací bod ASP [gpm]: 0...5,28
Analogový startovací bod ASP [l/min]: 0...20
Dynamika odezvy T05 / T09 - monitorování teploty [s]: T09 = 20 (Q > 1 l/min)
Reakční doba - monitorování proudu [s]: 0,15; (DAP = 0, T19)
Počet analogových výstupů: 2
Počet vstupů a výstupů: Počet analogových výstupů: 2
Ukazatel: Zobrazovací jednotka: 6 x LED, zelená (l/min, m³/h, gpm, gph, °C, °F); naměřené hodnoty: alfanumerický displej, 4-místný; programování: alfanumerický displej, 4 číslice
Rozsah zobrazení [gpm]: -7,92... 7,92
Rozsah zobrazení [l/min]: -30... 30
Zobrazovací jednotka: l/min; m³/h; gpm; gph; °C °F
Pevnost v tlaku [MPa]: 1.6
Okolní teplota-1 [°C]: -10... 60
Aplikace: Pro průmyslové použití
Rozlišení [gpm]: 0.01
Rozlišení [l/min]: 0.02
Rozlišení - monitorování teploty [°C]: 0.2
Výstupní signál: Analogový signál
Doba pohotovosti [s]: 5
Zvláštní vlastnost: Pozlacené kontakty
Provozní napětí [v]: 20...30 DC; (dle SEL/PEL)
Útlum procesní hodnota DAP - monitorování elektrické energie [s]: 0...3
Pevnost v tlaku [bar]: 16
Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
Přesnost - monitorování teploty [k] ± 2,5 (Q > 1 l/min)
Přesnost (v rozsahu měření) - monitorování proudu: ± (2 % MW + 0,5 % EW)
Celkový počet výstupů: 2
Hmotnost [g]: 481.500
V krocích - monitorování teploty [°C]: 0.2
Skladovací teplota [°C]: -25... 80
MAWP pro aplikace dle CRN [bar]: 17.7
Max. Ručitel [Ω]: 500
Média: Vodivé kapalné látky; voda; vodní média
Teplota média [°C]: -10... 70
Rozsah měření [gpm]: 0,03...6,6
Rozsah měření [l/min]: 0,1... 25
Rozsah měření - monitorování teploty [°C]: -20... 80
Montáž: Připojení k potrubí pomocí adaptéru
MTTF: 175
Procesní připojení: Závitové připojení G 1/2 DN15 s plochým těsněním
Šířka kroku [gpm]: 0,01
Šířka kroku [l/min]: 0,02
Stupeň krytí: IP 67
Třída ochrany III
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
Odběr proudu [mA]: 120; (24 v)
Přetížení: Ano
Ochrana proti přepólování: Ano
Materiály přicházející do styku se: 1.4404 (nerezová ocel / 316L); PEEK; FKM
Přesnost opakování - monitorování množství elektřiny: ± 0,2 % EW
