Name: ifm Electronic senzor tlaku 1 ks PQ3809 -100 kPa do 100 kPa M8 1 rozpínací kontakt, 1 spínací kontakt, Analogové
Brand: ifm Electronic
SKU: 3320169
Availability: BackOrder

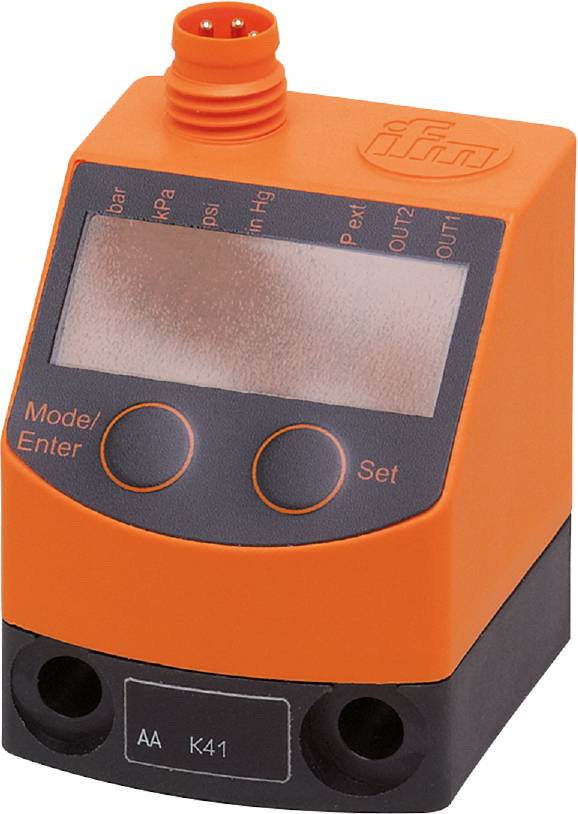

Oranžové elektronické zařízení s displejem, dvěma tlačítky (Mode/Enter, Set) pro ovládání a nastavení, černá základna.

Ilustrační obrázek

Kategorie produktu

senzor tlaku

Připojení

Provedení

přetlak

Max. měřicí rozsah tlaku

100 kPa

Provozní napětí max.

32 V/DC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 665,00 Kč / kus)

9 665,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Elektronický tlakový senzor iFm PQ3809

Spolehlivá kontrola systémového tlaku v pneumatikách a pneumatických systémech
Velmi vysoká odolnost proti přetlaku a vakuu
Dobře čitelný, zkosený LED displej
Červeno-zelený indikátor pro jedinečné označení oblastí s označením
S programovatelným spínacím a analogovým výstupem
Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link

Technické parametry

Analogový výstup proud [mA]: 4...20
Doba odezvy [ms]: < 6
Počet analogových výstupů: 1
Počet digitálních výstupů: 1
Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
Displej: 4 x LED, zelená; spínací stav: 1 x LED, žlutá; zobrazení funkce: Alfanumerický displej, 4-místný; naměřené hodnoty: Alfanumerický displej, 4 číslice
Zobrazovací jednotka: bar; kPa; psi; inHg
Odolnost proti tlaku [psi]: 290
Revize IO-Link: 1.1
Odchylka charakteristických linií: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (nejmenší hodnota); LS = nastavení hraničních bodů)
Přesnost spínacího bodu - rozsah < ± 0,5
NORMA SDCI: IEC 61131-9 FDIS
Přenosový typ IO-Link: COM2 (38,4 kBaud)
Okolní teplota-1 [°C]: 0... 70
Přesnost opakování v procentech: < ± 0,1; (při kolísání teploty < 10 k)
Aplikace: Pro průmyslové použití
Provedení ochrana proti zkratu: Spínaný
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; analogový signál; IO-Link; (konfigurovatelný)
Podmíněně použitelné pro: Na vyžádání další média
Potřebná základní třída: A
Doba pohotovosti [s]: 0,5
Zvláštní vlastnost: Pozlacené kontakty
Provozní napětí [v]: 18...32 DC; (dle SEL/PEL)
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
Typ tisku: Relativní tlak; diferenční tlak; vakuum
Pevnost v tlaku [bar]: 20
Pevnost v tlaku [INHg]: 591
Pevnost v tlaku [kPa]: 2000
Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
Nastavitelná doba zpoždění DS, dr [s]: 0; 0,002...5
Elektrické provedení: PNP
Celkový počet výstupů: 2
Hmotnost [g]: 87.000
Odchylka hystereze: < ± 0,25
V krocích od [bar]: 0.01
V krocích [in Hg]: 0.3
V krocích [kPa]: 1
V krocích od [psi]: 0.2
Komunikační rozhraní: IO-Link
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -25... 85
Dlouhodobá stabilita: < ± 0,05; (po 6 měsících)
Max. Ručitel [Ω]: 500
max. Pokles napětí spínací výstup DC [v]: 2
Teplota média [°C]: 0... 60
Rozsah měření [bar]: -1...1
Rozsah měření [inHg]: -29,4... 29,4
Rozsah měření [kPa]: -100... 100
Rozsah měření [mbar]: -1000...1000
Rozsah měření [psi]: -14,6... 14,6
Min. Tlak při roztržení [bar]: 30
Min. Tlak při roztržení [inHg]: 886
Min. Tlak při roztržení [kPa]: 3000
Min. Tlak při roztržení [psi]: 435
Min. Počet tlakových cyklů: 50 milionů
Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
Min. Doba cyklu procesu [ms]: 2.3
MTTF: 437
Možnosti programování: Hystereze/okno; spínací/rozpínací kontakt; analogový výstup; IO-Link; spínací logika; zpoždění rozběhu/poklesu; tlumení; zobrazovací jednotka
Profily: Smart Sensor: Proměnná Process Data; device Identification
Procesní připojení: Závitové připojení G 1/8 vnitřní závit: M5
Analogové procesní údaje: 1
Údaje o procesu binárně: 2
Zpětný spínací bod RP [bar]: -0,99... 0,99
Zpětný spínací bod RP [inHg]: -29,1...29,1
Bod zpětného spínání RP [kPa]: -99... 99
Zpětný spínací bod RP [psi]: -14,4... 14,4
Spínací frekvence DC [Hz]: < 100
Spínací bod SP [bar]: -0,98... 1
Spínací bod SP [inHg]: -28,8... 29,4
Spínací bod SP [kPa]: -98... 100
Spínací bod SP [psi]: -14,2... 14,6
Stupeň krytí: IP 65
Třída ochrany III
Režim SIO: Ano
Doba skokové odezvy analogového výstupu [ms]: 6
Konektor: Pinlayout: Konektor 0060: 1x M8; kódování: A; kontakty: Pozlacené
Odběr proudu [mA]: < 50
Teplotní koeficient nulový bod: 0,2; (0...60 °C)
Teplotní koeficient rozsah: 0,2; (0...60 °C)
Ochrana proti přepětí: Ano; (< 40 v)
V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
Ochrana proti přepólování: Ano
Watchdog - integrovaná: Ano
Materiály ve styku s Medium: Mosaz; FKM; křemík (potažené); PBT

Kategorie produktu: senzor tlaku

Typ: PQ3809

Připojení: M8

Provedení: přetlak

Výstupy: PNP

Výstupní signál (min.): 4 mA

Výstupní signál (max.): 20 mA

Rozhraní: IO-Link

Min. měřicí rozsah tlaku: -100 kPa

Max. měřicí rozsah tlaku: 100 kPa

Rozsah měření (tlak): -100 kPa do 100 kPa

Min. provozní napětí: 18 V/DC

Provozní napětí max.: 32 V/DC

Provozní napětí: 18 - 32 V/DC

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt
Analogové

: IP65

Hadicová přípojka: G1/8 IG
M5 IG

Min. teplota: 0 °C

Max. teplota: 70 °C

Hmotnost: 0.1080 kg

Splňuje RoHS: ano

Obsah: 1 ks

UKCA: Ano
