ifm Electronic senzor tlaku 1 ks PP7553 0 MPa do 2.5 MPa M12 1 rozpínací kontakt, 1 spínací kontakt Piece

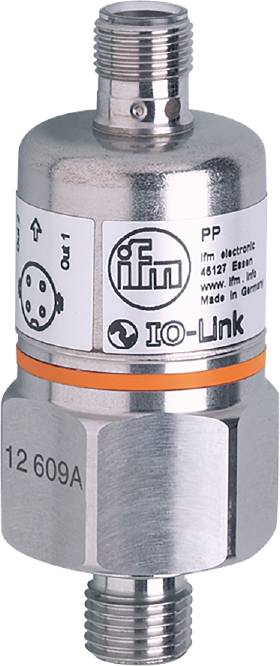

Senzorový modul s logem IFM a upozorněním na IO-Link. Stříbrné pouzdro s oranžovým kroužkem, znázorňující průmyslové použití nebo připojení.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

senzor tlaku

Připojení

M12

Provedení

relativní tlak

Max. měřicí rozsah tlaku

2.5 MPa

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (8 838,84 Kč / kus)

8 838,84 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Elektronický tlakový senzor ifm PP7553

Odolné provedení pro použití v náročném průmyslovém prostředí
Dva spínací výstupy, z toho jeden lze naprogramovat jako diagnostický výstup
Vysoká odolnost proti nárazům a vibracím
Průměrná délka života více než 100 milionů tlakových cyklů
Komfortní komunikace a programování přes IO-Link

Technické parametry

Doba odezvy [ms]: < 3
Počet digitálních výstupů: 2
Počet vstupů a výstupů: Počet digitálních výstupů: 2
Displej: Provoz: 2x LED, zelená; stav sepnutí: 2x LED, žlutá
Pevnost v tlaku [MPa]: 15
Odolnost proti tlaku [psi]: 2175
V krocích [MPa]: 0.01
Revize IO-Link: 1.0
Odchylka charakteristických linií: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (nejmenší hodnota); LS = nastavení hraničních bodů)
Rozsah měření [MPa]: 0...2,5
Min. Tlak při roztržení [MPa]: 35
Zpětný spínací bod RP [MPa]: 0,01...2,49
Spínací bod SP [MPa]: 0,02...2,5
Přesnost spínacího bodu - rozsah < ± 0,5
Přenosový typ IO-Link: COM2 (38,4 kBaud)
Okolní teplota-1 [°C]: -25... 85
Přesnost opakování v procentech: < ± 0,1; (při kolísání teploty < 10 k)
Aplikace: Pro průmyslové použití
Provedení ochrana proti zkratu: Spínaný
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; IO-Link; (konfigurovatelný)
Potřebná základní třída: A
Doba pohotovosti [s]: 0,3
Provozní napětí [v]: 9,6...36 DC; (komunikační provoz: 18...32)
Útlum hodnota procesů DAP stupně [s]: 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 250
Škrticí prvek: ne (lze dovybavit)
Typ: relativní tlak
Pevnost v tlaku [bar]: 150
Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
Elektrické provedení: PNP
Celkový počet výstupů: 2
Hmotnost [g]: 226.500
Odchylka hystereze: < ± 0,1
V krocích od [bar]: 0.1
V krocích od [psi]: 2
Komunikační rozhraní: IO-Link
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -40... 100
Dlouhodobá stabilita: < ± 0,1; (za rok)
max. Pokles napětí spínací výstup DC [v]: 2
Média: Kapalná a plynná média
Teplota média [°C]: -25... 90
Rozsah měření [bar]: 0...25
Rozsah měření [psi]: 0...363
Min. Tlak při roztržení [bar]: 350
Min. Tlak při roztržení [psi]: 5075
Min. Počet tlakových cyklů: 100 milionů
Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
Min. Doba cyklu procesu [ms]: 2.3
MTTF: 310
Profily: Bez profilu
Procesní připojení: Závitové připojení G 1/4 s vnějším závitem: M5
Analogové procesní údaje: 1
Údaje o procesu binárně: 2
Zpětný spínací bod RP [bar]: 0,1...24,9
Zpětný spínací bod RP [psi]: 2... 360
Spínací frekvence DC [Hz]: 170
Spínací bod SP [bar]: 0,2... 25
Spínací bod SP [psi]: 4... 362
Stupeň krytí: IP 68; (7 dní / 1 m hloubka vody / 0,1 bar)
Třída ochrany III
Režim SIO: Ano
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
Odběr proudu [mA]: < 45
Funkce Teach: Ano
Teplotní koeficient nulový bod: < ± 0,2; (0...80 °C)
Teplotní koeficient rozsah: < ± 0,2; (0...80 °C)
Přetížení: Ano
Ochrana proti přepólování: Ano
Materiály ve styku s Medium: 1.4305 (nerezová ocel / 303); keramika; FKM

Druh obalu: Piece

Kategorie produktu: senzor tlaku

Typ: PP7553

Připojení: M12

Provedení: relativní tlak

Výstupy: PNP

Rozhraní: IO-Link

Min. měřicí rozsah tlaku: 0 MPa

Max. měřicí rozsah tlaku: 2.5 MPa

Rozsah měření (tlak): 0 MPa do 2.5 MPa

Min. provozní napětí: 9.6 V/DC

Provozní napětí max.: 36 V/DC

Provozní napětí: 9.6 - 36 V/DC

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Mezní tlak: 350 bar

Hadicová přípojka: G1/4 AG
M5 IG

Min. teplota: -25 °C

Max. teplota: 85 °C

Hmotnost: 226.500 g

Splňuje RoHS: ano

Obsah: 1 ks

UKCA: Ano
