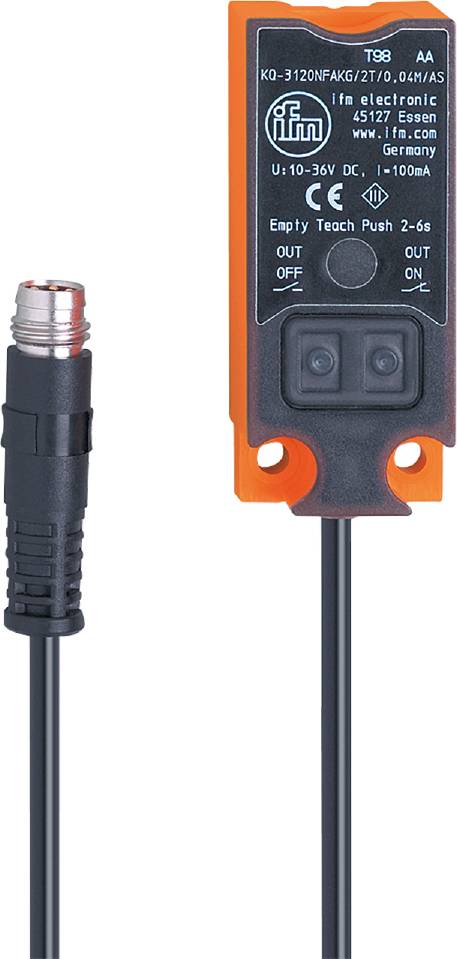

ifm Electronic senzor Kapacitní KQ6003 KQ6003 nezarovnaná PNP, NPN (d x š x v) 20 x 14 x 48 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor
Provozní napětí max.
30 V/DC
Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
spínací vzdálenost (max.)
12 mm
Výstupy
PNP
NPN
Datasheety: (PDF)
Počet
Celková cena (2 524,79 Kč / kus)
2 524,79 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Kapacitní snímač iFm KQ6003
- Výstupní funkce lze naprogramovat spínací/rozpínací kontakt
- Automatické rozpoznání výstupního zatížení PNP/NPN
- Jednoduchá montáž pomocí vestavného adaptéru a upevňovacích pásků
- Pro detekci polohy nebo sledování stavu náplně
- Jednoduché programování přes IO-Link
Technické parametry
- Rozměry [mm]: 20 x 14 x 48
- Ukazatel: Stav sepnutí: 1x LED, žlutá
- Revize IO-Link: 1.1
- Princip měření hladiny: Kapacitní
- SDCI NORMA: IEC 61131-9 CDV
- Přenosový typ IO-Link: COM1 (4,8 kBaud)
- Okolní teplota-1 [°C]: -25... 80
- Provedení ochrana proti zkratu: Spínaný
- Funkce výstupu: Spínací / rozpínací kontakt (volitelné)
- Provozní napětí [v]: 10... 30 DC
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
- Způsob konstrukce: Nezarovnaná
- Elektrické provedení: PNP/NPN; (automatické rozpoznání zátěže PNP/NPN)
- Elektronický zámek: Ano
- Pouzdro: Tvar quadru
- Hmotnost [g]: 25.200
- Hystereze: 1...15
- Kabel: Konektor - kabel 0,04 m, PVC; 3 x 0,14 mm m²
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- max. Pokles napětí spínací výstup DC [v]: 2,5
- Média: Suchý sypký materiál; kapaliny
- Min. Doba cyklu procesu [ms]: 100.8
- Montáž: Detekce nekovových stěn nádrže nebo na baypasových trubkách
- MTTF: 623
- Profily: Smart senzor
- Analogové procesní údaje: 0
- Zkušební značky (zvláštní případy): CCC
- Interval skutečného zapojení MR [mm]: 12 ± 10 %
- Spínací vzdálenost [mm]: 12
- Spínací frekvence DC [Hz]: 10
- Spínací bod rift: -20...20
- OCHRANA: IP 65; IP 67; IP 69K
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Zástrčka - Pinlayout: Konektor 0060: 1x M8; kódování: A
- Odběr proudu [mA]: < 17
- Funkce Teach: Ano
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Kategorie produktu
senzor
- Typ
KQ6003
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
- spínací vzdálenost (max.)
12 mm
- Výstupy
PNP
NPN
- Provedení
Kapacitní
- Způsob konstrukce
nezarovnaná
- Připojení
M8
- Délka kabelu
0.04 m
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Délka
20 mm
- Šířka
14 mm
- V
48 mm
- Rozm.
(d x š x v) 20 x 14 x 48 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3318821 ifm Electronic senzor Kapacitní KQ6003 KQ6003 nezarovnaná PNP, NPN (d x š x v) 20 x 14 x 48 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3318821 ifm Electronic senzor Kapacitní KQ6003 KQ6003 nezarovnaná PNP, NPN (d x š x v) 20 x 14 x 48 mm
Popis
Kapacitní snímač iFm KQ6003
