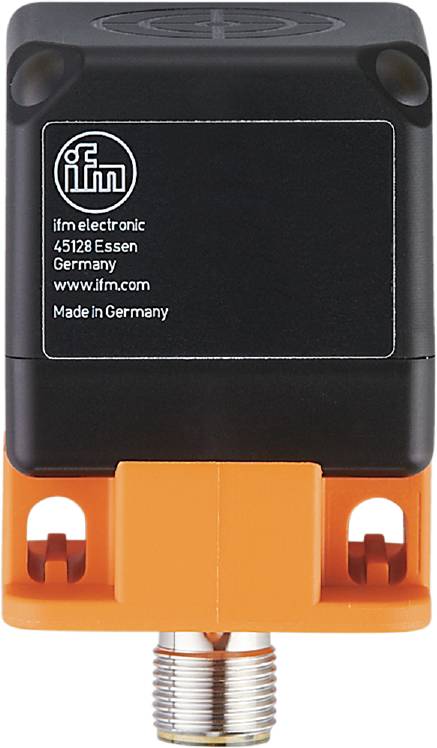

ifm Electronic senzor Induktivní IM5142 IM5142 nezarovnaná PNP, NPN (d x š x v) 40 x 40 x 54 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor
Provozní napětí max.
30 V/DC
Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
Analogové
spínací vzdálenost (max.)
26 mm
Výstupy
PNP
NPN
Datasheety: (PDF)
Počet
Celková cena (3 293,39 Kč / kus)
3 293,39 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Indukční snímač iFM IM5142
- Bezdotykové měření vzdáleností až do 26 mm
- Přesný, lineární napěťový výstup
- Velký rozsah provozních teplot
- Vysoká přesnost opakování.
- LED ukazatel pro kontrolu pracovního prostoru a provozu
Technické parametry
- Rozměry [mm]: 40 x 40 x 54
- Aktivní plocha: Je nastavitelná v 5 pozicích
- Analogový výstup napětí [v]: 0...10; (lineární; stoupání: 0,4 /mm; při čelním přiblížení a target z oceli (S37): 90 x 90 x 1 mm)
- Doba odezvy [ms]: < 20
- Kontrolka: Target v rozsahu měření: 1x LED, žlutá, kontrolka osvětlení; vybavení mimo rozsah měření: 1x LED, žlutá bliká; provoz: LED, zelená
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -25... 80
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Potřebná základní třída: A
- Provozní napětí [v]: 15... 30 DC
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
- Způsob konstrukce: Nezarovnaná
- Elektrické provedení: PNP/NPN; (parametrizované)
- Vestavěný software je součástí dodávky: Ano
- Pouzdro: Tvar quadru
- Hmotnost [g]: 157.000
- Hystereze: 3...15
- Funkce IO-Link: Spínací cyklus, jednofázový čítač; čítač provozních hodin; interní teplota; specifické označení pro aplikaci
- Komunikační rozhraní: IO-Link
- Korekční faktor (Al): 0.4
- Korekční faktor (Cu): 0.3
- Korekční faktor (MS): 0.4
- Korekční faktor (V2A): 0.7
- Korekční faktor pro ocel (St37): 1
- Ochrana proti zkratu: Ano
- Chyba linearity analogového výstupu [%]: ± 2; (hodnota rozsahu měření)
- max. Pokles napětí spínací výstup DC [v]: 2,5
- Rozsah měření [mm]: 1...26
- Min. Odpor při zatížení [Ω]: 2000
- Min. Doba cyklu procesu [ms]: 3.2
- MTTF: 231
- Profily: Smart Sensor: Identification and Diagnostis; multi channel, two setpoint switching sensor, type 0 Generic profiled sensor; Teach Channel
- Spínací frekvence DC [Hz]: 100
- Spínací bod IO-Link [mm]: 3,44...24,2
- Stupeň krytí: IP 67
- Stupeň krytí: II
- Režim SIO: Ano
- Konektor: Zástrčka - Pinlayout: Konektor 0001 - konektor: 1x M12; kódování: A
- Odběr proudu [mA]: < 33
- Teplotní drift: ± 5 %; (hodnota rozsahu měření)
- Koeficient teploty [%/k z EW] ±0,15
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Přesnost analogového výstupu [%]: ± 2; (hodnota rozsahu)
- Kategorie produktu
senzor
- Typ
IM5142
- Min. provozní napětí
15 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
15 - 30 V/DC
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
Analogové
- spínací vzdálenost (max.)
26 mm
- Výstupy
PNP
NPN
- Provedení
Induktivní
- Způsob konstrukce
nezarovnaná
- Připojení
M12
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Délka
40 mm
- Šířka
40 mm
- V
54 mm
- Rozm.
(d x š x v) 40 x 40 x 54 mm
- Obsah
1 ks
- Spínací frekvence
100 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3319203 ifm Electronic senzor Induktivní IM5142 IM5142 nezarovnaná PNP, NPN (d x š x v) 40 x 40 x 54 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3319203 ifm Electronic senzor Induktivní IM5142 IM5142 nezarovnaná PNP, NPN (d x š x v) 40 x 40 x 54 mm
Popis
Indukční snímač iFM IM5142
