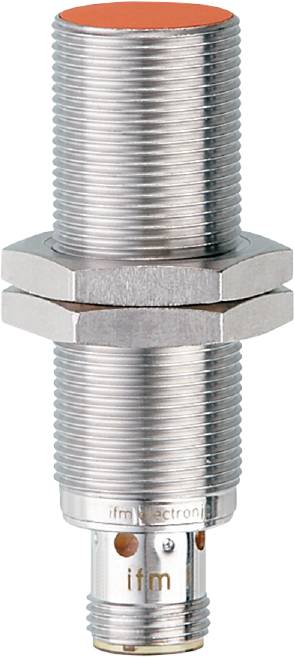

Ilustrační obrázek
ifm Electronic senzor Induktivní IG6086 IG6086 M18 zarovnaná PNP, NPN (Ø x d) 18 mm x 60 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor
Provozní napětí max.
30 V/DC
Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
Analogové
Výstupy
PNP
NPN
Provedení
Induktivní
Datasheety: (PDF)
Počet
Celková cena (3 293,39 Kč / kus)
3 293,39 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Indukční snímač IG6086
- Přesný, lineární výstupní signál
- Velmi vysoká přesnost opakování
- Pro bezdotykové měření vzdálenosti
- Velký rozsah provozních teplot
- Odolný kovový kryt pro použití v náročném průmyslovém prostředí
Technické parametry
- Rozměry [mm]: M18 x 1 / L = 60
- Analogový výstup proud [mA]: 4...20; (lineární; stoupání: 3,556 /mm; při čelním přiblížení a target z oceli (S37): 18 x 18 x 1 mm)
- Doba odezvy [ms]: < 10
- Displej: Target v rozsahu měření: 4 x LED, žlutá rozsvítí; target mimo rozsah měření: 4 x LED, žlutá bliká
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -25... 80
- Utahovací moment [Nm]: 25
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Potřebná základní třída: A
- Provozní napětí [v]: 15... 30 DC
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
- Způsob konstrukce: Snadno instalovatelný
- Elektrické provedení: PNP/NPN; (parametrizované)
- Vestavěný software je součástí dodávky: Ano
- Pouzdro: Konstrukční tvar závitu
- Hmotnost [g]: 64.000
- Označení závitu: M18 x 1
- Hystereze: 3...15
- Funkce IO-Link: Spínací cyklus, jednofázový čítač; čítač provozních hodin; interní teplota; specifické označení pro aplikaci
- Komunikační rozhraní: IO-Link
- Korekční faktor (Al): 0.5
- Korekční faktor (Cu): 0.4
- Korekční faktor (MS): 0.5
- Korekční faktor (V2A): 0.7
- Korekční faktor pro ocel (St37): 1
- Ochrana proti zkratu: Ano
- Chyba linearity analogového výstupu [%]: ± 1; (hodnota rozsahu měření)
- Max. Zátěž [Ω]: 500; (Ub <=18 v; Max. Ručitel <=400 )
- max. Pokles napětí spínací výstup DC [v]: 2,5
- Rozsah měření [mm]: 0,5...5
- Min. Doba cyklu procesu [ms]: 3.2
- MTTF: 216
- Profily: Smart Sensor: Identification and Diagnostis; multi channel, two setpoint switching sensor, type 0 Generic profiled sensor; Teach Channel
- Zkušební značky (zvláštní případy): CCC
- Spínací frekvence DC [Hz]: 300
- Spínací bod IO-Link [mm]: 0,94...4,68
- OCHRANA: IP 65; IP 66; IP 67; IP 68; IP 69K
- Stupeň krytí: II
- Režim SIO: Ano
- Konektor: Zástrčka - Pinlayout: Konektor 0001 - konektor: 1x M12; kódování: A
- Odběr proudu [mA]: < 30
- Teplotní drift: ± 5 %; (hodnota rozsahu měření)
- Koeficient teploty [%/k z EW] ±0,15
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Přesnost analogového výstupu [%]: ± 1; (hodnota rozsahu)
- Kategorie produktu
senzor
- Typ
IG6086
- Min. provozní napětí
15 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
15 - 30 V/DC
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
Analogové
- Výstupy
PNP
NPN
- Materiál pouzdra
kov
- Provedení
Induktivní
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M18
- Připojení
M12
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Délka
60 mm
- (Ø)
18 mm
- Rozm.
(Ø x d) 18 mm x 60 mm
- Obsah
1 ks
- Spínací frekvence
300 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3319247 ifm Electronic senzor Induktivní IG6086 IG6086 M18 zarovnaná PNP, NPN (Ø x d) 18 mm x 60 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3319247 ifm Electronic senzor Induktivní IG6086 IG6086 M18 zarovnaná PNP, NPN (Ø x d) 18 mm x 60 mm
Popis
Indukční snímač IG6086
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
