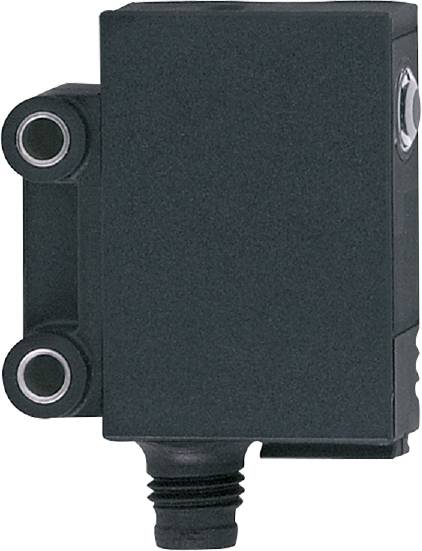

ifm Electronic OJ5136 Reflexní světelná závora, OJ5136, přepínač, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Reflexní světelná závora
Funkce
přepínač
Provozní napětí max.
30 V/DC
Připojení
M8
Typ
OJ5136
Datasheety: (PDF)
Počet
Celková cena (6 037,19 Kč / kus)
6 428,93 Kč
-6 %
6 037,19 Kč
Bez DPH.
Doprava zdarma
Už jen 4 Ks skladem!
Hlavní benefity
Reflexní optická závora iFM OJ5136
- Spolehlivá detekce velmi malých objektů
- Mimořádně kompaktní konstrukce pro použití v oblasti robotiky, montážní a manipulační techniky
- Velmi vysoký dosah
- Intuitivní nastavení citlivosti a funkce výstupu
- Jednoduché vyrovnání díky viditelnému laserovému světlu
Technické parametry
- Rozměry [mm]: 35 x 11 x 24
- Zobrazení: Stav sepnutí: 1x LED, žlutá; provoz: 1x LED, zelená; funkce: 1x LED, červená
- Princip funkce Opto: Reflexní optická závora
- Okolní teplota-1 [°C]: -10... 60
- Provedení ochrana proti zkratu: Spínaný
- Výstupní funkce: Spínání světlo/tma; (programovatelný)
- Optika: Boční optika
- Zvláštní vlastnost: Polfiltr
- Provozní napětí [v]: 10... 30 DC
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
- Průměr nejmenšího rozpoznatelného objektu [mm]: 2,5; (0,1 m; 2,5 m: 4; 5 m: 8)
- Elektrické provedení: PNP
- Elektronický zámek: Ano
- Pouzdro: Tvar quadru
- Hmotnost [g]: 28.100
- Ochrana proti zkratu: Ano
- Třída ochrany laseru: 1
- Druh světla: Červené světlo
- Rozměry plochy platí pro: Při maximálním dosahu
- Max. Průměr svítivosti [mm]: 12
- max. Pokles napětí spínací výstup DC [v]: 2,5
- MTTF: 697
- Materiál optiky: Sklo
- K dispozici je polfiltr: Ano
- Zkušební značky (zvláštní případy): CCC
- Nastavitelný rozsah: Ano
- Dosah na odrazové zrcadlo [m]: 8; (odrazové zrcadlo 50 x 50 E20722)
- Spínací frekvence DC [Hz]: 2000
- Stupeň krytí: IP 67
- Třída ochrany III
- Konektor: Pinlayout: Konektor 0060: 1x M8; kódování: A
- Odběr proudu [mA]: < 15
- Typ. Životnost [h]: 50000
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Vlnová délka [nm]: 650
- Kategorie produktu
Reflexní světelná závora
- Typ
OJ5136
- Funkce
přepínač
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Typ kontaktu
1 PNP
- Výstupy
PNP
- Spínací frekvence
2000 Hz
- Připojení
M8
- Typ vysílače
červená LED dioda
- Výstup světla
boční
- Třída laseru
1
- Vlnová délka
650 nm
8 m
- Vlastnosti
LED kontrolka
IP67
- Min. teplota
-10 °C
- Max. teplota
60 °C
- Šířka
11 mm
- V
35 mm
- Hloubka
24 mm
- Rozm.
(š x v x h) 11 x 35 x 24 mm
- Splňuje RoHS
ano
- Obsah
1 ks
- Nejmenší detekovatelný objekt (průměr)
2.5 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3320400 ifm Electronic OJ5136 Reflexní světelná závora, OJ5136, přepínač, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3320400 ifm Electronic OJ5136 Reflexní světelná závora, OJ5136, přepínač, 10 - 30 V/DC, 1 ks
Popis
Reflexní optická závora iFM OJ5136
