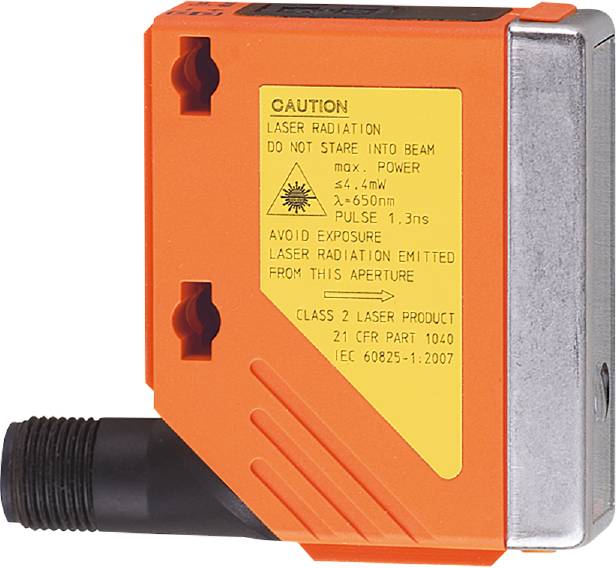

ifm Electronic O5D101 Optické čidlo odstupu 1 ks Max. dosah: 2 m (d x š x v) 56 x 18.2 x 46.8 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Optické čidlo odstupu
Min. provozní napětí
10 V/DC
Provozní napětí max.
30 V/DC
Max. dosah
2 m
Typ
O5D101
Datasheety: (PDF)
Počet
Celková cena (5 904,96 Kč / kus)
6 392,56 Kč
-8 %
5 904,96 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Optický senzor vzdálenosti ifm O5D101
- Velký dosah díky měření doby světelného toku
- Spolehlivé potlačení pozadí a rozeznání nezávislé na barvě
- S displejem a tlačítky pro přesné nastavení spínacího bodu
- Plochý reflexní úhel k objektu
- Spolehlivá detekce lesklých povrchů
- Pohodlná komunikace přes IO-Link
Technické parametry
- Rozměry [mm]: 56 x 18,2 x 46,8
- Počet digitálních výstupů: 2
- Počet vstupů a výstupů: Počet digitálních výstupů: 2
- Zobrazení: Stav sepnutí: LED, žlutý spínací výstup pin 4; provoz: LED, zelená; zobrazení: Alfanumerický displej, 3-místný
- Zobrazovací jednotka: Palce
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -25... 60
- Provedení ochrana proti zkratu: Spínaný
- Výstupní funkce: Spínací / rozpínací kontakt; (antivalentní)
- Optika: Boční optika
- Zvláštní vlastnost: Potlačení pozadí
- Provozní napětí [v]: 10...30 DC; („supply class 2“ podle cULus)
- Elektrické provedení: PNP
- Rozsah snímání hystereze [%]: < 2,5
- Pouzdro: Tvar quadru
- Celkový počet výstupů: 2
- Hmotnost [g]: 60.000
- Potlačení pozadí [m]: < 20
- Potlačení pozadí: Ano
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Třída ochrany laseru: 2
- Druh světla: Červené světlo
- Rozměry plochy jsou 2 m.
- Max. Bezpečnost cizího světla [klox]: 10; (na objektu)
- Max. Průměr svítivosti [mm]: 5
- Rozsah měření [m]: 0,03...2
- Měřicí frekvence [Hz]: 33
- Min. Doba cyklu procesu [ms]: 6.6
- MTTF: 151
- Profily: Smart senzor: Identifikace senzoru; Binary Data Channel; Process Value; senzor diagnostiky
- Analogové procesní údaje: 1
- Údaje o procesu binární: 1
- Zkušební značky (zvláštní případy): CCC
- Spínací frekvence DC [Hz]: 11
- Ochrana: IP 65; IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
- Odběr proudu [mA] < : 75; (@ 24 v DC)
- Proudová zatížitelnost na výstup [mA]: 100
- Typ. Životnost [h]: 50000
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Vlnová délka [nm]: 650
- Kategorie produktu
Optické čidlo odstupu
- Typ
O5D101
- Obsah
1 ks
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Typ kontaktu
1 spínací kontakt
1 rozpínací kontakt
- Vlastnosti
S podsvícením
- Průměr paprsku
5 mm
- Kategorie laseru
2
- Výstupy
PNP
- Min. dosah (ve volném prostoru)
0.03 m
2 m
- Připojení
M12
IP65
IP67
- Min. teplota
-25 °C
- Max. teplota
60 °C
- Délka
56 mm
- Šířka
18.2 mm
- V
46.8 mm
- Rozm.
(d x š x v) 56 x 18.2 x 46.8 mm
- Splňuje RoHS
ano
- Připojení
KONEKTOR
- Typ závitu, šířka připojení
M12
- Číslo výrobce
O5D101
- Materiál pouzdra
PA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3320375 ifm Electronic O5D101 Optické čidlo odstupu 1 ks Max. dosah: 2 m (d x š x v) 56 x 18.2 x 46.8 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3320375 ifm Electronic O5D101 Optické čidlo odstupu 1 ks Max. dosah: 2 m (d x š x v) 56 x 18.2 x 46.8 mm
Popis
Optický senzor vzdálenosti ifm O5D101
