ifm Electronic LT3923, LT3923 Hladinové a teplotní čidlo, 18 - 30 V/DC, 1 ks

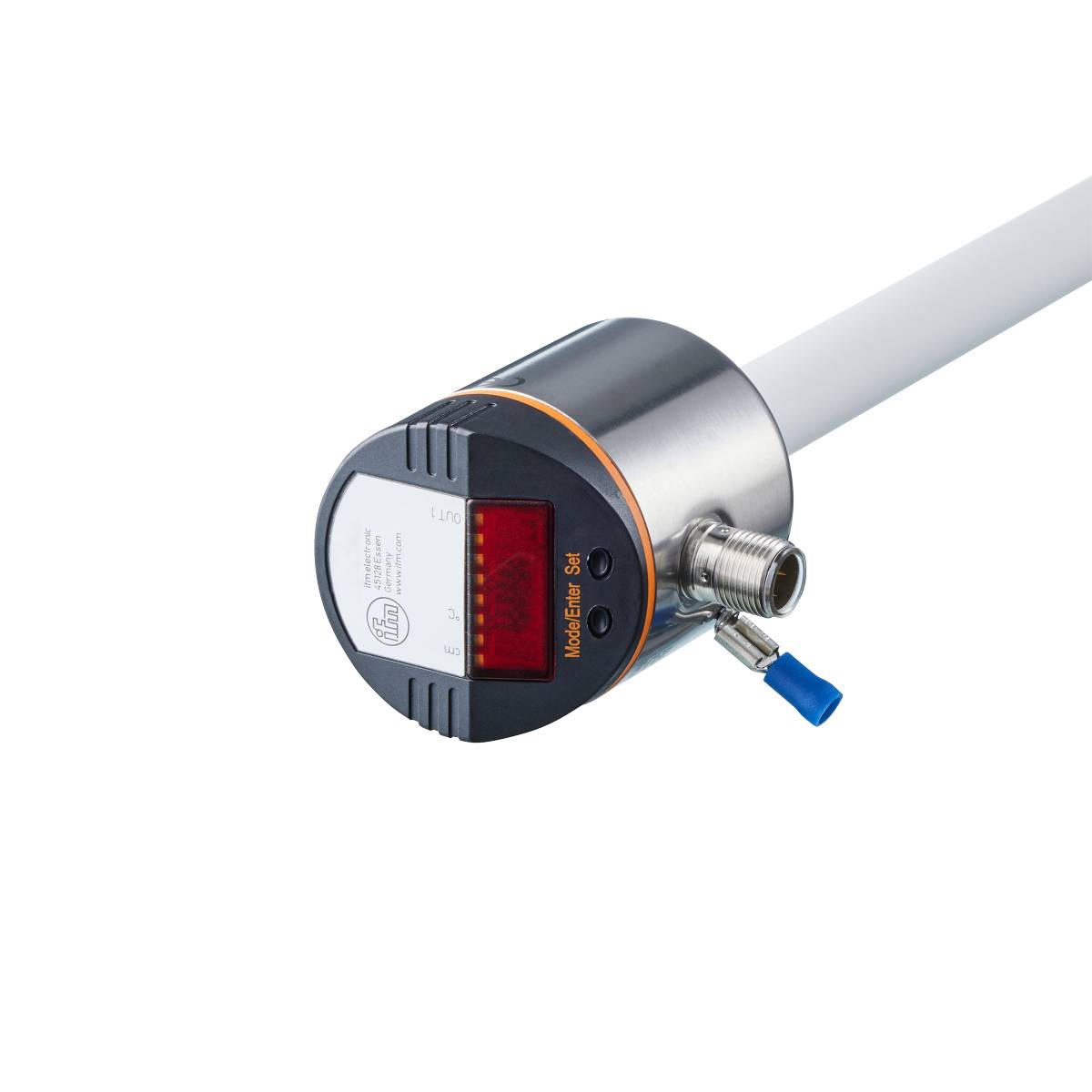

'Snímač typu IFM s digitálním displejem na kovovém potrubí, používaný pro monitorování kapalin nebo plynů.'

Ilustrační obrázek

Kategorie produktu

Hladinové a teplotní čidlo

Min. provozní napětí

18 V/DC

Provozní napětí max.

30 V/DC

Typ

LT3923

Provozní napětí

18 - 30 V/DC

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (14 660,33 Kč / kus)

15 904,96 Kč

-8 %

14 660,33 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Elektronický senzor iFm LT3923 pro stav hladiny a teplotu

Spolehlivé monitorování hladiny v nádržích a nádržích
Pro použití ve vodě, olejích a chladících prostředcích
Komfortní nastavení spínací funkce a spínacích bodů
Monitorování hladiny a teploty jediným přístrojem
Dobře čitelný 4-místný LED displej
Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link

Technické parametry

Rozměry [mm]: Ø 16
Aktivní oblast a [mm]: 390
Analogový výstup napětí [v]: 0... 10, invertující
Analogový výstup proud [mA]: 4... 20, invertovatelný
Dynamika odezvy T09 – monitorování teploty [s]: 90
Počet analogových výstupů: 1
Počet digitálních výstupů: 1
Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
Displej: 2x LED, zelená (cm, °C); spínací stav: 1x LED, žlutá; naměřené hodnoty: Alfanumerický displej, 4-místný; nastavení parametrů: Alfanumerický displej, 4 číslice
Pevnost v tlaku [MPa]: 0.05
Revize IO-Link: 1.1
SDCI norma: IEC 61131-9
Délka tyče L [mm]: 472
Přenosový typ IO-Link: COM2 (38,4 kBaud)
Okolní teplota-1 [°C]: 0... 60
Tovární nastavení: Minerální oleje
Přesnost opakování: ± 2
Rozlišení [mm]: 5
Rozlišení - monitorování teploty [k]: 0.5
Rozlišení spínacího výstupu - monitorování teploty [k]: 0,5
Provedení ochrana proti zkratu: Tepelně obráběná
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; analogový signál; IO-Link
Potřebná základní třída: A
Doba pohotovosti [s]: < 3
Provozní napětí [v]: 18... 30 DC
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
Dielektrikum média: > 2
Elektrické provedení: PNP/NPN
Celkový počet výstupů: 2
Hmotnost [g]: 378.100
Hystereze OP - rozsah nastavení [mm]: 3
V krocích od - rozsah nastavení [mm]: 5
V krocích - monitorování teploty [°C]: 0.5
Neaktivní rozsah I1 / I2 [mm]: 60 / 22
Komunikační rozhraní: IO-Link
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -25... 80
Max. Ručitel [Ω]: 500
max. Pokles napětí spínací výstup DC [v]: 2,5
Média: Vodní chladicí mazivo; olej; olejové kapaliny; voda; vodní prostředí podobné vodě
Teplota média - maziva [°C]: 0... 35; (s trubkou pro klimření E43101 35... 60 )
Teplota média - OEL [°C]: 0... 70
Teplota média - voda [°C]: 0... 35; (s trubkou na klimaře E43101 35... 60 )
Krátkodobá teplota média - oel [°C]: 0... 90; (< 1 h)
Rozsah měření - monitorování teploty [°C]: -20... 90
Chyba měření: ± 5
Min. Odpor při zatížení [Ω]: 2000
Min. Doba cyklu procesu [ms]: 4.5
MTTF: 223
Nepoužitelné pro: Vysoce vodivá média; přiléhající média; granule; sypké materiály; kyseliny; zásady
Napětí při nulovém signálu [v]: 0
Nulový signál proud [mA]: 4,0
Možnosti programování: Hystereze/okno; spínací/rozpínací kontakt; spínací logika; proudový/napěťový výstup; pozice SP/RP; porovnání OP; volba médií; nastavení ofsetu; zpoždění sepnutí/zpětného zapnutí
Profily: Smart senzor: Proměnná Process Data; identifikace přístroje, diagnostika
Analogové procesní údaje: 4
Údaje o procesu binární: 1
Referenční bod OP - rozsah nastavení [mm]: 139 - 163 - 188 - 212 - 236 - 261 - 285 - 310 - 334 - 358 - 383 - 407 - OFF
Zpětný spínací bod RP - rozsah nastavení [mm]: 30...385
Zpětný spínací bod RP - monitorování teploty [°C]: -20...89,5
Spínací bod SP - rozsah nastavení [mm]: 35...390
Spínací bod SP - monitorování teploty [°C]: -19,5... 90
Přesnost spínání - monitorování teploty [k]: ± 1,5
Stupeň krytí: IP 67
Třída ochrany III
Režim SIO: Ano
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
Odběr proudu [mA]: < 50
Přetížení: Ano
Ochrana proti přepólování: Ano
Plný signál napětí [v]: 10
Plný signál proudu [mA]: 20
Materiály ve styku se: PP
