ifm Electronic AC5271 Pneumatický modul

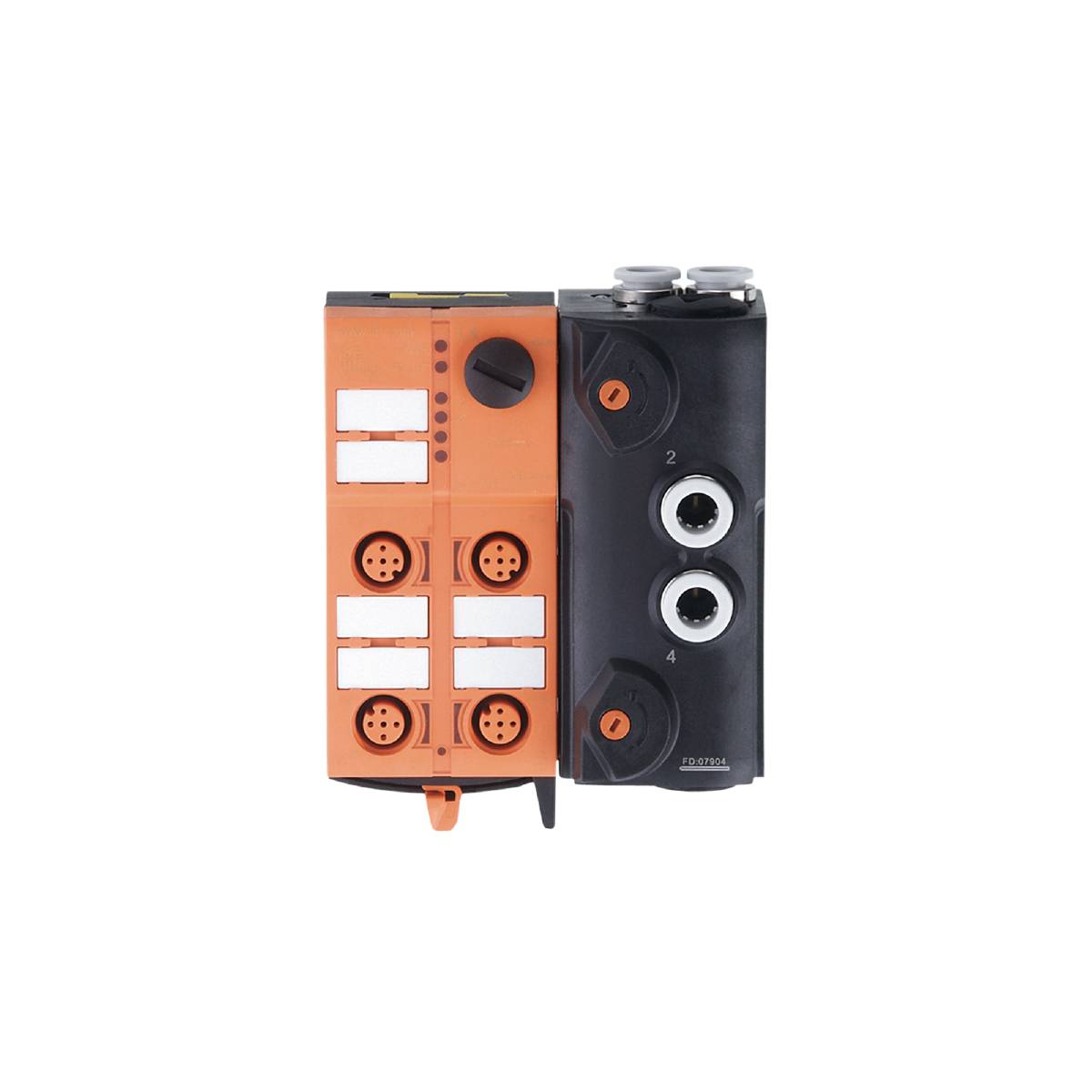

Oranžovo-černé elektrické zařízení s několika přípojkami a ovládacími prvky na černém pozadí.

Ilustrační obrázek

Kategorie produktu

Pneumatický modul

Číslo výrobce

AC5271

Obsah

1 ks

UKCA

Ano

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (13 400,83 Kč / kus)

13 400,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pneumatiky iFm AC5271 AS-i

Pro decentralizované řízení válců a natáčených pohonů
Kombinace modulu AS-i E/a a magnetického ventilu
Vysoká energetická účinnost díky použití blízko aktuátoru
Nižší instalační a spojovací náklady
Jednoduchá montáž a zapojení díky rychlomontážní technice

Technické parametry

Odpadní vzduch: Odváděný vzduch díky připojení hadice
Pohon výstupů: AUX
Počet digitálních vstupů: 4
Počet vstupů a výstupů: Počet digitálních vstupů: 4; počet pneumatických výstupů: 2
Počet pneumatických výstupů: 2; (napájení: Externí 24 v napájení)
Ukazatel: Provoz: LED, zelená; chyba: LED, červená; funkce: LED, žlutá
Okolní teplota-1 [°C]: -10... 55
Aplikace: Montáž na pole
Rozsah pracovního tlaku [bar]: 3... 8
Rozsah pracovního tlaku [MPa]: 0,3...0,8
Rozsah pracovního tlaku [psi]: 43,5... 116
Adresování AS-i: Adresovací zásuvka
Konfigurace AS-i E/a [Hex]: 7
Kód AAS-i ID [Hex]: A.E
AS-i profil: M2; M3; M4
AS-i profil: S-7.A.E
AS-i verze: 2.11; 3.0
Provozní napětí [v]: 26,5... 31,6 DC
Konzistence stlačeného vzduchu: Neolejovaný stlačený vzduch třídy 6-3-1; olejovaný stlačený vzduch třídy 6-3-4
Vstupní zapojení digitálních vstupů: PNP
Vstupní proud High [mA]: 6...10
Vstupní proud Low [mA]: 0...2
Rozšířený adresovací režim: Ano
Hmotnost [g]: 384.000
Ruční ovládání: Stisknutelné nebo stisknutelné - otáčející se s aretací
Montovatelný konektor / svorky: Rychlá montážní technika pro plochý kabel AS-i; seřizování ve třech směrech
Ochrana proti zkratu digitálních vstupů: Ano
Průtok vzduchu při 6/5 barech [l/min]: 400
Max. Odběr proudu z AS-i [mA]: 280
Max. Odběr proudu z dodatečného napájení [mA]: 10
max. Celkové proudová zatížitelnost [mA]: 200
Teplota média [°C]: -10... 50
Připojení modulu: Plochý kabel
Způsob montáže: Rychlá montáž
MTTF: 216
Pneumatický systém: 1 x 5/3-cestný posuvný ventil (bez přestřihnutí); uzamčení ve střední poloze
Spínací úroveň High [v]: > 11
Konektor na hadici 8 mm
Ochrana: IP 65; IP 67
Napájení senzoru vstupů: AS-i
Napájení [v]: 20... 30; (přes plochý kabel)
Konektor: Pinlayout: nulovací konektor: M12
Watchdog - integrovaná: Ano
Další napájení: Potřebné
Dodatečné napájení [v]: 18...30 DC; (podle PEL)
