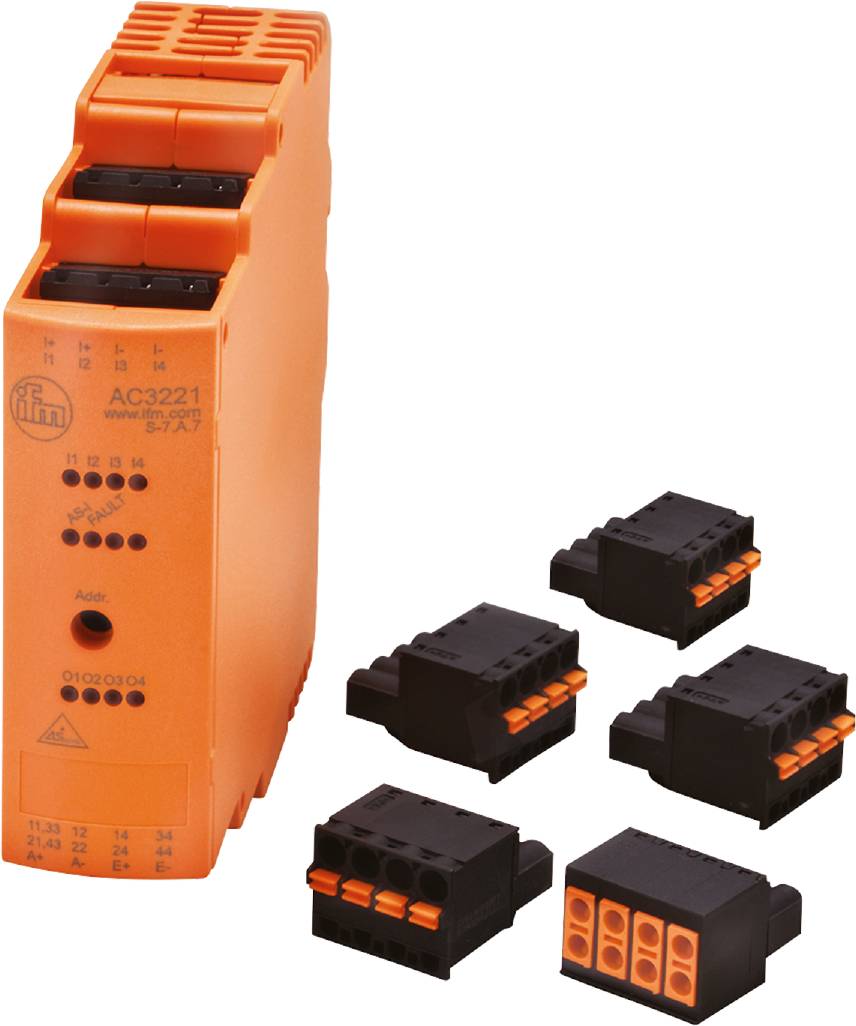

Ilustrační obrázek
ifm Electronic AC3221 AC3221 I/O modul svorkovnice Počet digitálních vstupů: 4 Počet reléových výstupů: 4
Kategorie produktu
I/O modul
Rozhraní
svorkovnice
Počet reléových výstupů
4
Typ
AC3221
Počet digitálních vstupů
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (6 105,00 Kč / kus)
6 105,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Ifm AC3221 AS-i vstupní/výstupní modul
- Pro použití ve skříňových rozvaděčích
- Jednoduché a rychlé zapojení pomocí pružinových svorek
- Obzvláště prostorově úsporné provedení
- Dvojité svorky pro přebroušení napájení
- Dobře viditelné LED diody pro zobrazení provozu, stavu sepnutí a funkce
Technické parametry
- Počet digitálních vstupů: 4
- Počet vstupů a výstupů: Počet digitálních vstupů: 4; počet reléových výstupů: 4
- Počet reléových výstupů: 4
- Zobrazení: Stav sepnutí: LED, žlutá I1...I4, O1...O4; provoz: LED, zelená AS-i, AUX; chyby: LED, červená
- Galvanicky oddělený digitální výstup: Ano
- Okolní teplota-1 [°C]: -25... 65
- Aplikace: Montáž do skříně
- Adresování AS-i: Adresovací zásuvka
- Konfigurace AS-i E/a [Hex]: 7
- AS-i kód ID1 [Hex]: 7; (pevně nastavený)
- AS-i ID kód []: A.7
- AS-i Master profil: M4
- AS-i profil: S-7.A.7
- AS-i verze 3.0
- AS-i certifikát: 124301
- Provedení: Pouze pro provoz s profilem AS-i Mhvězde M4
- Provozní napětí [v]: 18... 31,6 DC
- Zapojení digitálních vstupů: PNP; (typ 2 dle IEC 61131-2)
- Vstupní proud High [mA]: 6...10
- Vstupní proud Low [mA]: 0...2
- Rozšířený adresovací režim: Ano
- Hmotnost [g]: 203.350
- Poznámka: Přístroj musí být napájen z galvanicky odděleného zdroje napětí. Tento zdroj napětí musí být sekundární s UL akreditovaným zajištěním (viz dodatek). Alternativně může být pro napájení AUX použit i síťový zdroj třídy 2.
- Sestavitelné připojení / svorky: Kolíkové lišty: 4 x ; rastr: 5,0 mm
- Odolnost proti zkratu: ne
- Ochrana proti zkratu digitálních vstupů: Ano
- Skladovací teplota [°C]: -25... 75
- Max. Nadmořská výška [m]: 2000
- Max. Odběr proudu z AS-i [mA]: 30
- Max. Odběr proudu z dodatečného napájení [mA]: 1100; (AUX)
- max. Celkové proudová zatížitelnost [mA]: 1000
- Max. Přípustná relativní vlhkost vzduchu [%]: 90; (nekondenzující)
- Způsob montáže: Montáž na DIN lištu
- MTTF: 248
- Spínací úroveň High [v]: > 11
- Stupeň krytí: IP 20
- Ochrana svorek: IP 20
- Napájení senzoru vstupů: AUX
- Rozsah napětí AC [v]: 10... 240; (výstupy O1 + O3 a O2 + O4 musí být napájeny stejným napětím v párech. 2 x 240 AC)
- Rozsah napětí DC [v]: 24; (AUX; výstupy O1 + O3 a O2 + O4 musí být v párech napájeny stejným napětím. 2x 24 DC)
- NAPÁJENÍ [V]: 18...30; (DC AUX)
- Proudová zatížitelnost výstupů celkem [a]: 6; (ohmická zátěž)
- Proudová zatížitelnost na výstup [mA]: 6000; (ohmická zátěž)
- Stupeň znečištění: 2
- Watchdog - integrovaná: Ano
- Dodatečné napájení [v]: 20...30 DC; (AUX)
- Kategorie produktu
I/O modul
- Rozhraní
svorkovnice
- Typ
AC3221
- Počet digitálních vstupů
4
- Počet reléových výstupů
4
- Kontrolní LED diody
Ano
- Číslo výrobce
AC3221
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3320212 ifm Electronic AC3221 AC3221 I/O modul svorkovnice Počet digitálních vstupů: 4 Počet reléových výstupů: 4
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3320212 ifm Electronic AC3221 AC3221 I/O modul svorkovnice Počet digitálních vstupů: 4 Počet reléových výstupů: 4
Popis
Ifm AC3221 AS-i vstupní/výstupní modul
