Hongfa HF32FA/005-HSL2 (610), HF32FA/005-HSL2 (610) relé do DPS, monostabilní, 1 cívka, 30 V/DC, 250 V/AC, 5 A, 1 ks

Reléový modul s nápisy: 'HF32FA', '024-ZS2(610)', '3A 250VAC', '5A 250VAC', 'CHINA T85', 'CQC', certifikační loga.

Ilustrační obrázek

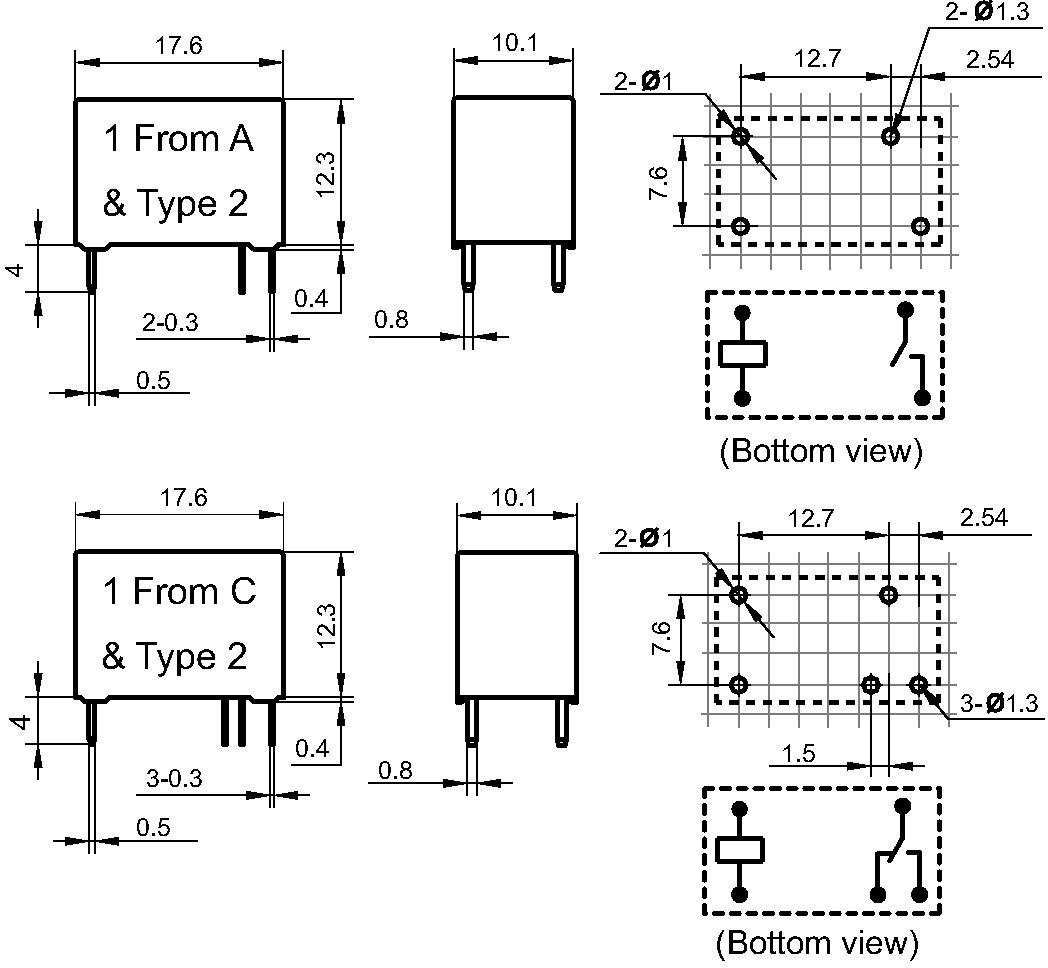

Technický výkres dvou elektronických komponent s rozměry v milimetrech. Spodní pohled ukazuje konfiguraci připojení.

1/2

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

5 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

30 V/DC

250 V/AC

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

2208 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (32,22 Kč / kus)

32,22 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Síťové relé HF32FA

Dodatečné informace:

Technické parametry

Konstrukce: vodotěsná (RTIII)
Izolační skupina: IIIa

Kategorie produktu: relé do DPS

Typ: HF32FA/005-HSL2 (610)

Jmenovité napětí cívky: 5 V/DC

Řídicí napětí (min.): 3.75 V/DC

Řídicí napětí (max.): 8.5 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 125 Ω

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: AgNi

Spínací napětí (max.): 30 V/DC
250 V/AC

Spínací proud (max.): 5 A

Max. spínací výkon: 150 W
1250 VA

Vzdálenost vzduch/povrch (cívka/kontakt): 8 mm

Připojení: pájecí piny

Elektrická životnost: 1x 10⁵ spínacích cyklů

Mechanická životnost: 1x 10 >6 spínacích cyklů

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 17.6 mm

Šířka: 10.1 mm

V: 12.3 mm

Rozm.: (d x š x v) 17.6 x 10.1 x 12.3 mm

Obsah: 1 ks

Splňuje RoHS: ano

Provedení: monostabilní

Jmenovité napětí: 5 V/DC

Spínací hodnoty: 1250 VA / 150 W W

Spínací napětí: 30 V/DC/ 250 V/AC V/AC

Spínací proud: 5 A

Dielektrická pevnost: (cívka-kontakt) 5000 V/AC / (otevřený kontakt) 1000 V/AC V/AC

Typ: HF32FA/005-HSL2 (610).

Teplota prostředí: -40 - +85 °C

Stupeň znečištění: 3

Ke stažení

List technických údajů

List technických údajů 507542 Hongfa HF32FA/005-HSL2 (610), HF32FA/005-HSL2 (610) relé do DPS, monostabilní, 1 cívka, 30 V/DC, 250 V/AC, 5 A, 1 ks

Popis

Výkonové relé na tištěné spoje do velmi kompaktních konstrukcí pro průmyslové zakázkové a bezepčnostní aplikace, např. ovládání garážových vrat, poplašných zařízení, SPS apod. Odpovídá VDE0700 a splňuje izolační požadavky podle VDE0631.
