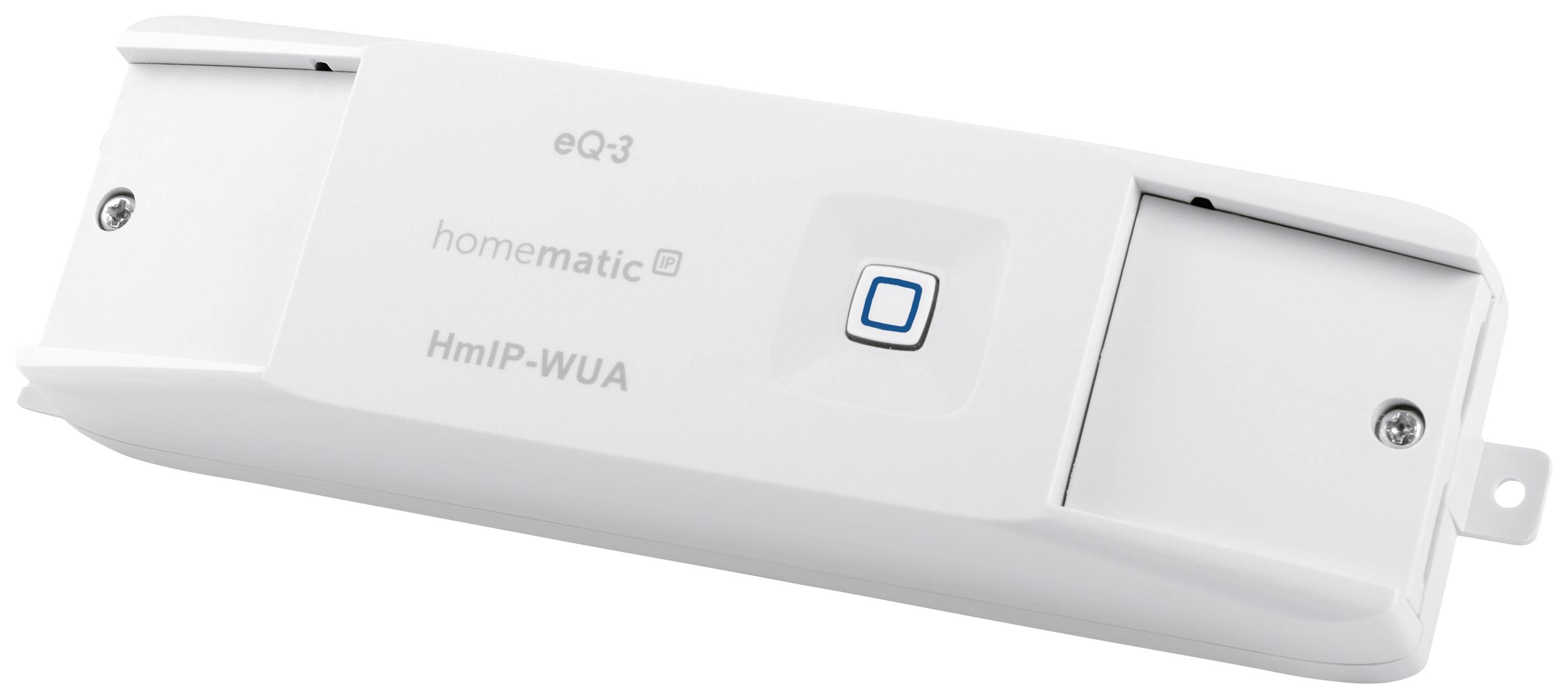

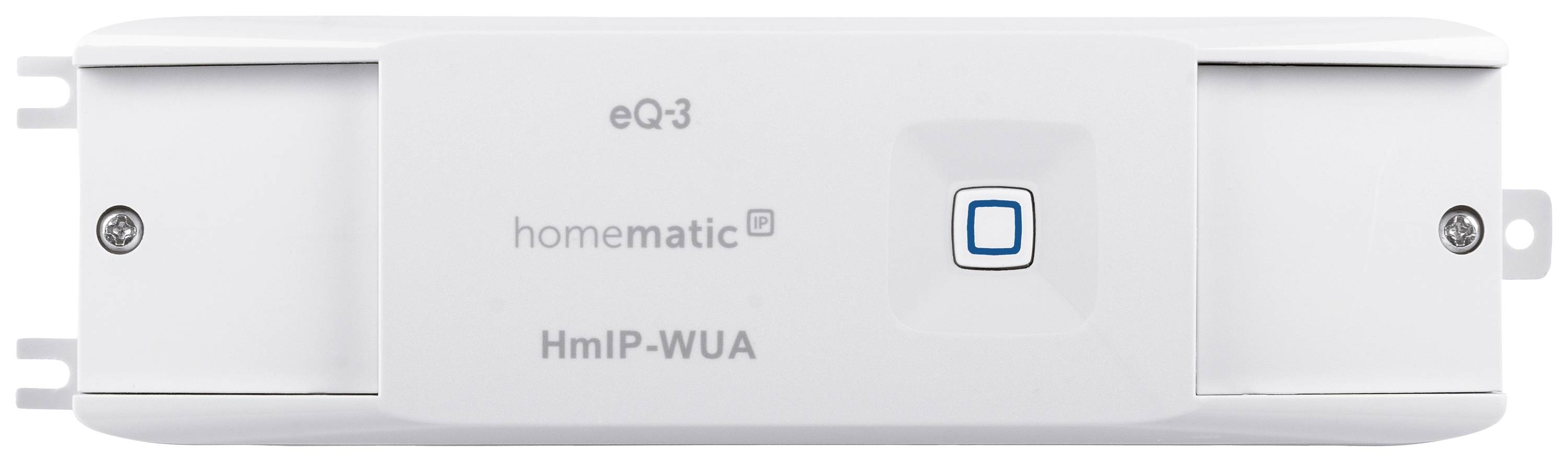

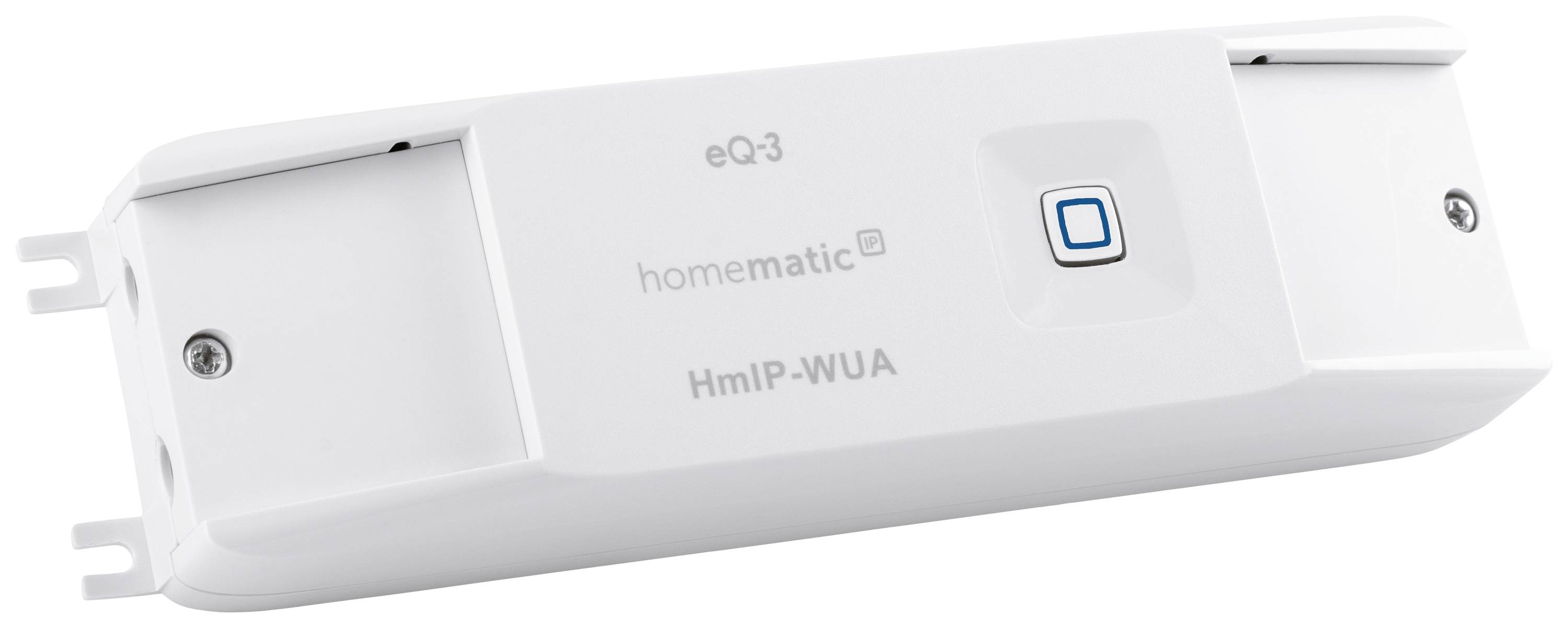

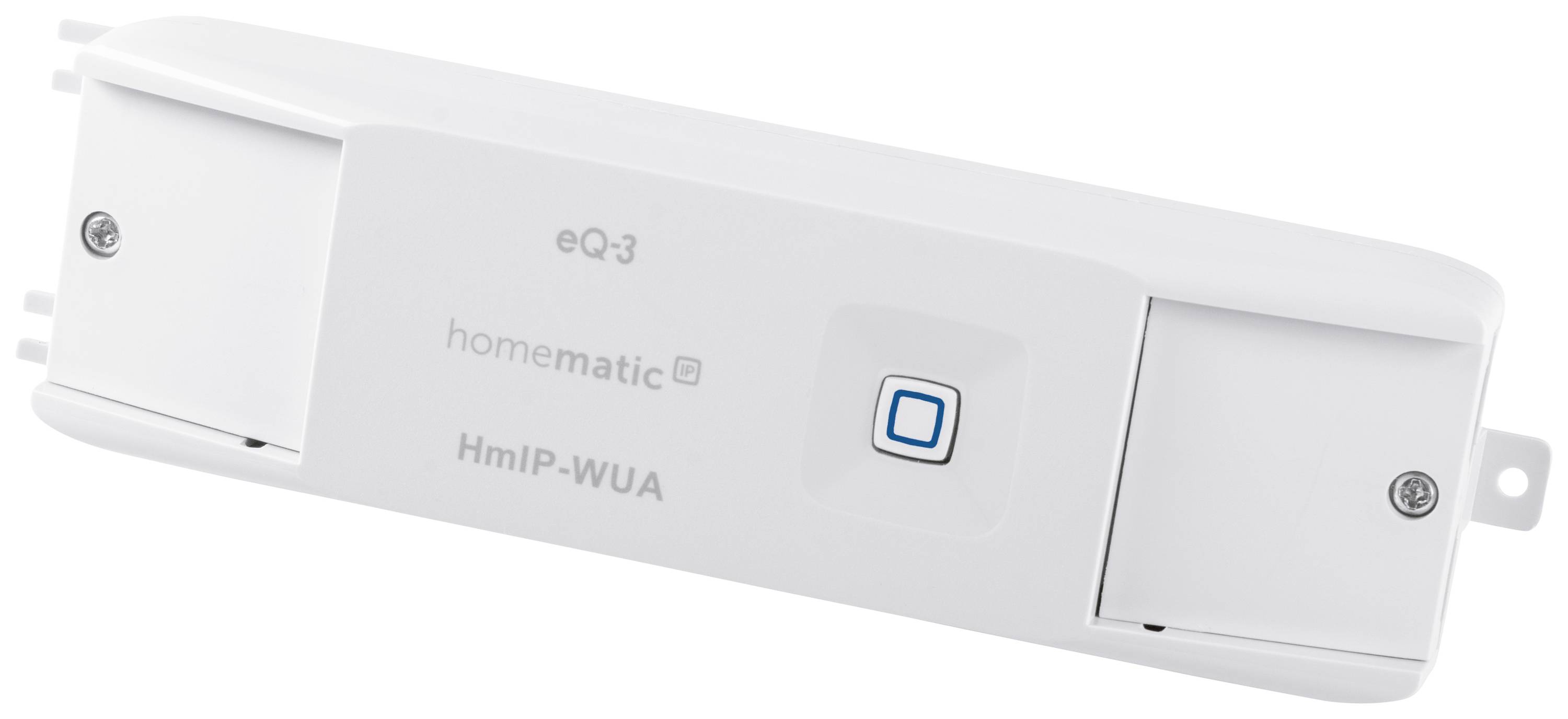

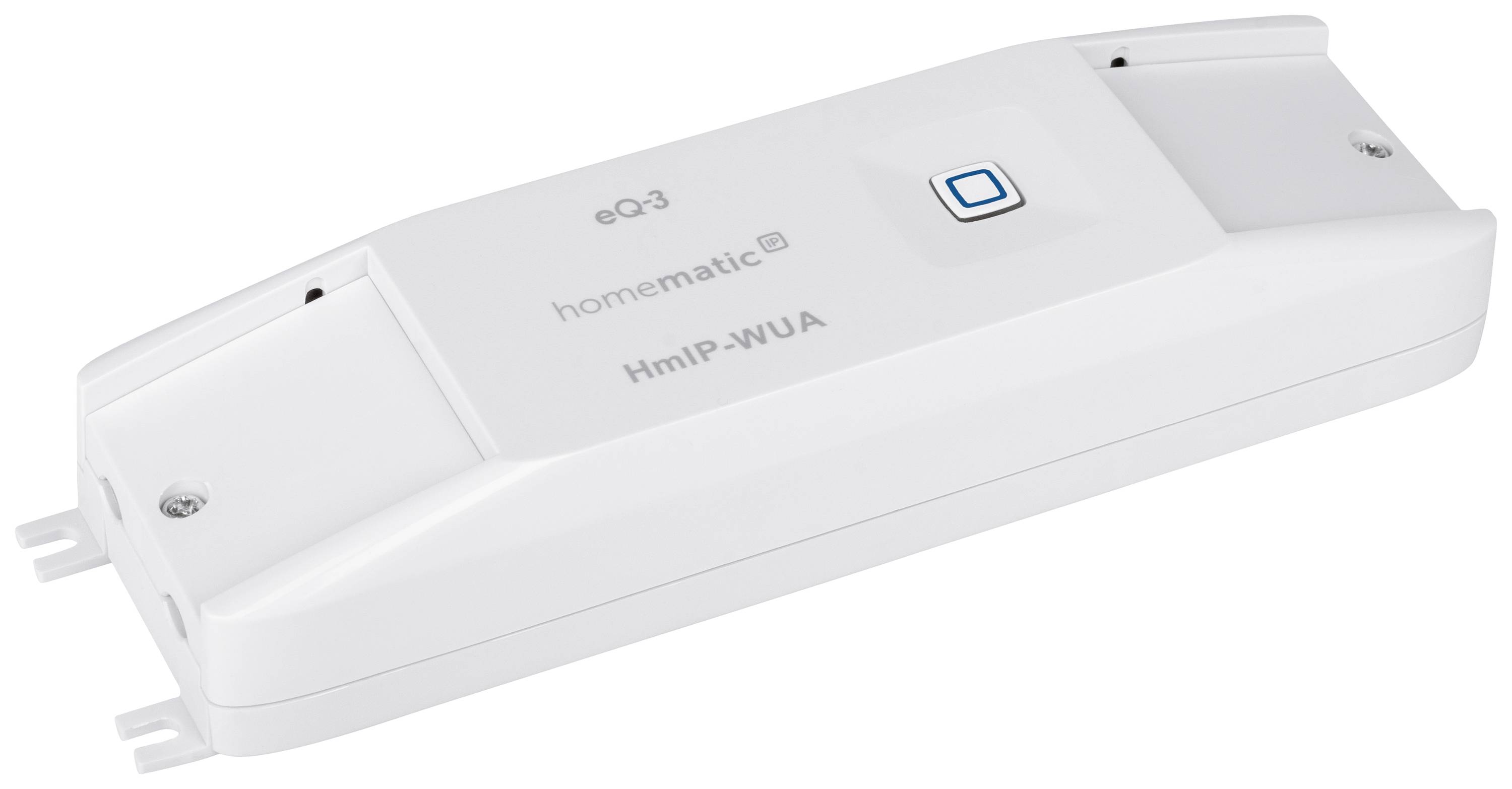

Homematic IP bezdrátový Univerzální akční člen HmIP-WUA
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
Univerzální spínací modul Homematic IP, 0-10 v - 154761A
- Dva paralelní spínací výstupyPohodlné a flexibilní ovládáníPřídavné reléSnadná montáž
Technické parametry

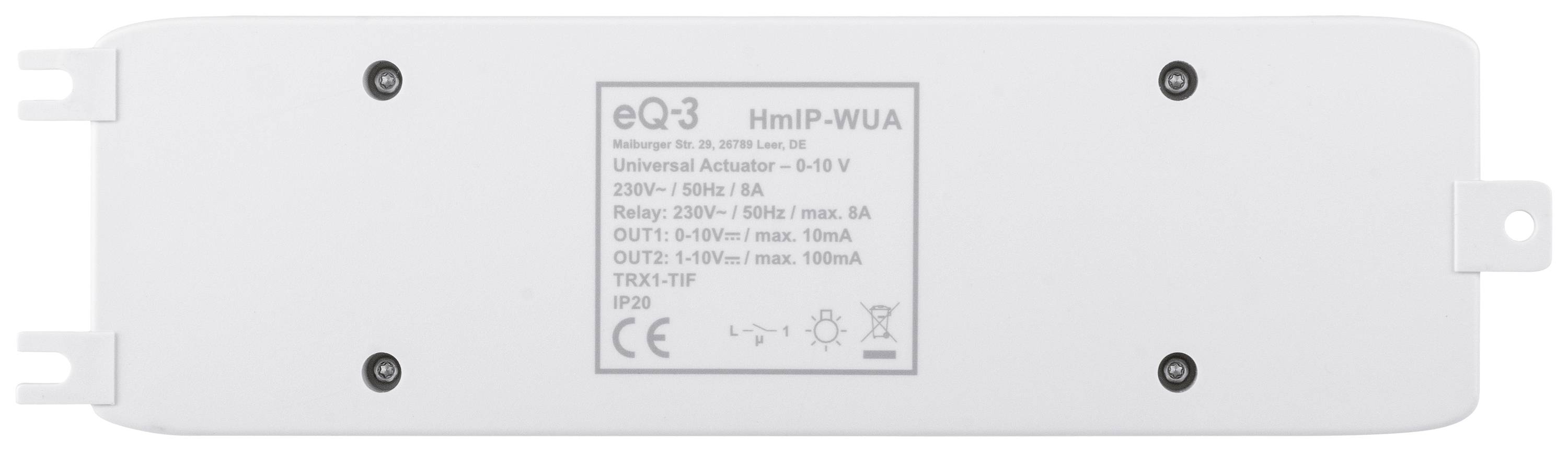

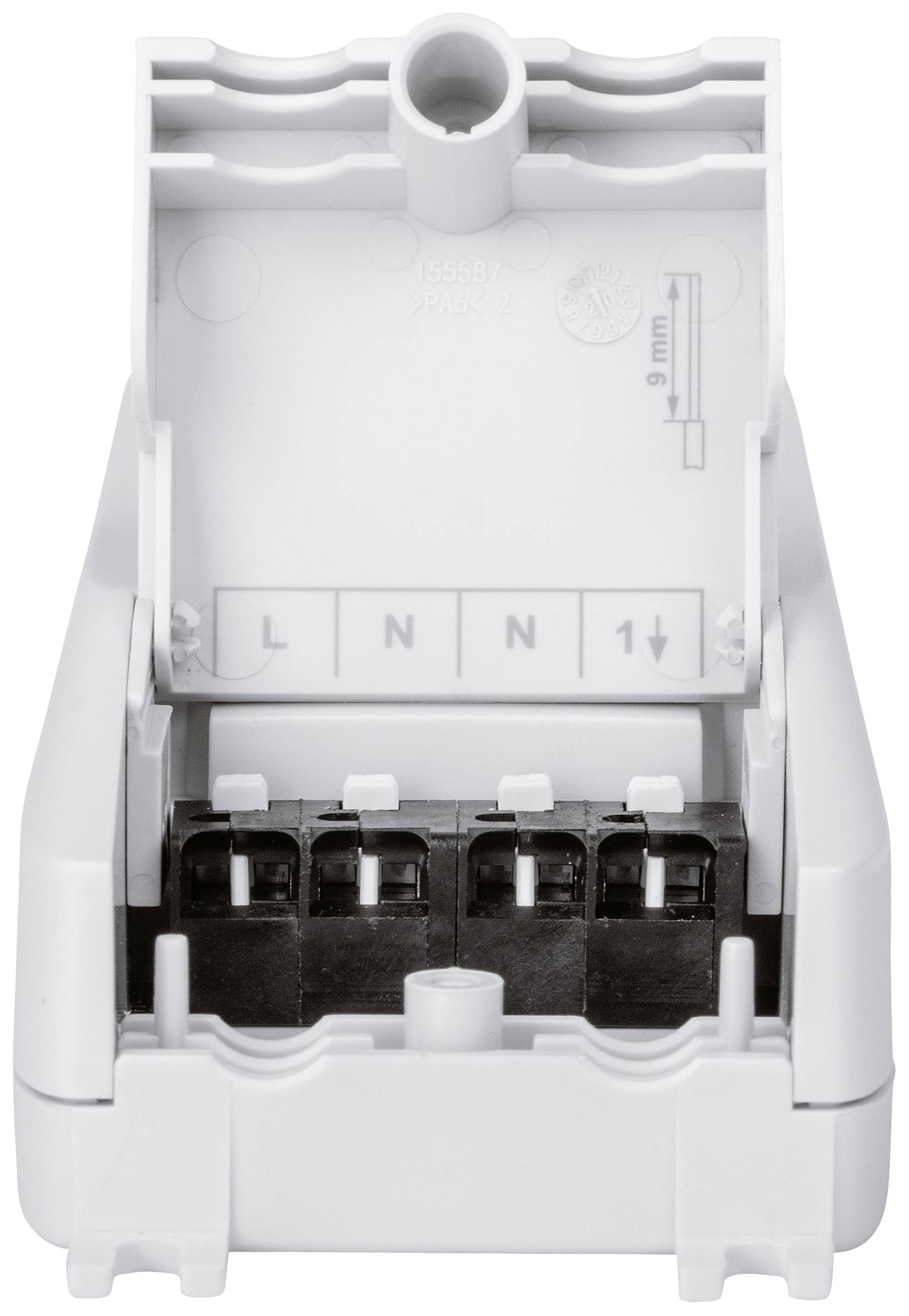

- Napájecí napětí: 230 V/50 Hz.Odběr proudu: max. 8 a / 16 mA typ.Spínací napětí 230 v~Příkon v klidovém stavu: 200 mWPrůřez kabelu: Svorky 230 v 1,5 až 2,5 mm², svorky 0-10 v 0,25 až 1,5 m²Okolní teplota: 5 až 35 °CRádiové frekvenční pásmo 868,0 - 868,60 MHz; 869,4 - 869,65 MHzRelé: Pracovní kontakt, 1pól., mikrokontakt
- Kategorie produktu
Univerzální akční člen
- Série
Homematic IP
- Bezdrátový standard (Smart Home)
specifikace výrobce
- Místo použití
vnitřní
IP20
- Napájení
230 V
- Provozní napětí
230 V
- Přenos dat (Smart Home)
bezdrátový
- Frekvence
868 MHz
240 m
- Způsob montáže
montáž na zeď
montáž do stropního podhledu
- Barva
bílá
- Šířka
51 mm
- V
31 mm
- Hloubka
187 mm
- Hmotnost
145 g
- Rozm.
(š x v x h) 51 x 31 x 187 mm
- Základní stanice
požadovaná
- Směr toku signálu
obousměrný (bi)
n.rel.
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2633064 Homematic IP bezdrátový Univerzální akční člen HmIP-WUA
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2633064 Homematic IP bezdrátový Univerzální akční člen HmIP-WUA
Popis
Napájecí zdroj Homematic IP Universal spínací ovladač je součástí systému inteligentní domácnosti Homematic IP a umožňuje řízení kontrolovaných větrání (KWL) nebo analogově regulovatelných stmívačů. Ovladač lze snadno ovládat pomocí aplikace Homematic IP APP, ve které lze pohodlně nastavit časové profily. Univerzální spínací ovladač má spínací výstup s rozhraním 0-10 v, přes který lze pohodlně ovládat např. elektronické předřadníky nebo také řízené větrání obytných prostor (KWL). Na paralelně zapojeném rozhraní 1-10 v lze připojit spotřebič, například stmívač. Pokud je ovladač připojen k bezdrátovému tlačítku Homematic IP, lze navíc jednoduchým způsobem stisknutím tlačítka uskutečnit rázové větrání. Časové profily zajišťují, aby větrání bylo během dne v bytové místnosti v normálním stupni provozováno a v noci snížen výkon. To šetří energii a redukuje rušivé ventilační zvuky. Jakmile je připojen běžný spotřebič, lze jej navíc pomocí přídavného relé vypnout nebo připojit přímo vedle napájení. Připojené zařízení tak lze na rozdíl od běžných aktorů zcela bez proudu zapnout.Univerzální spínací modul Homematic IP lze díky bočním upevňovacím úchyt
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení

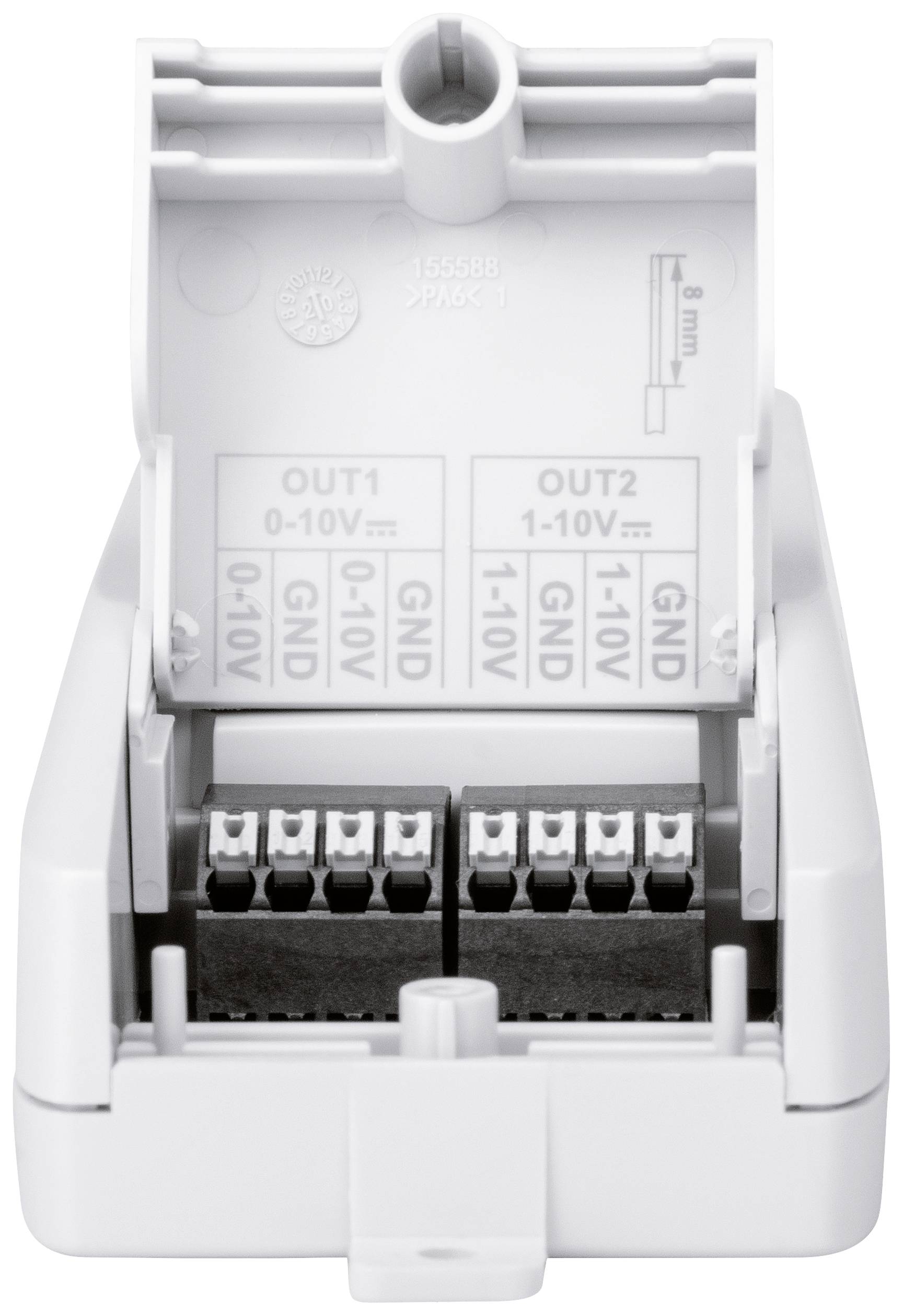

- Univerzální spínací ovladač Homematic IP, napájený ze sítě, umožňuje pomocí rozhraní 0-10 v a 1-10 v ovládat řízené větrání (KWL) nebo analogově regulovatelného stmívače přes aplikaci Homematic IP APPPomocí přídavného relé mohou být připojené spotřebiče zapnuty nebo vypnutyOdolné pouzdro umožňuje montáž na stěnu nebo do mezistropu.
Obsah balení
- Univerzální ovladač Homematic IP 0-10 V.
- .
Doplňující informace
Pozor: Tento výrobek již není kompatibilní s centrálou CCU2.
Požadavky na systém
- Pro provoz je třeba jedno z těchto řešení:
- - Homematic IP Access Point s bezplatnou aplikací pro chytré telefony a bezplatnou cloudovou službou
- Centrální CCU3 s místním uživatelským rozhraním WebUI
- Partnerská řešení třetích stran.
