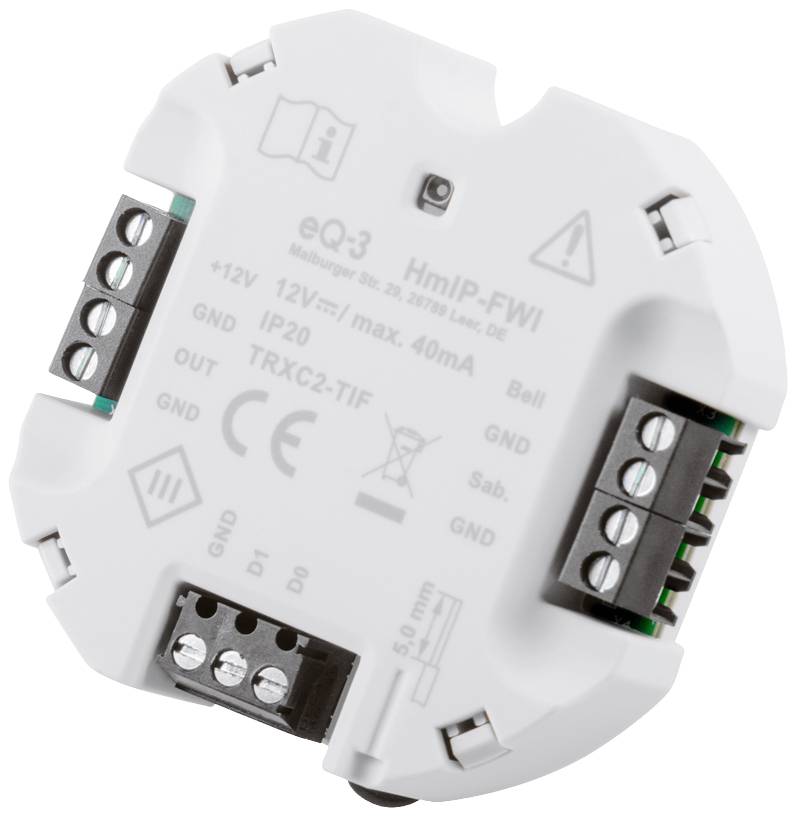

Homematic IP bezdrátový rozhraní HmIP-FWI
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
Rozhraní Homematic IP Wiegand - 155182A
- Integrace zařízení s funkcí Wiegand do systému inteligentní domácnosti Homematic IPOsm virtuálních vstupních kanálů, které lze individuálně propojit s kódy WiegandDíky kompaktnímu provedení se hodí do všech běžných zásuvek pod omítku
Technické parametry
- Napájecí napětí 5 - 12 VDCPříkon v režimu spánku výstup Open Drain: 60 mWMax. spínací napětí: 20 VMax. Proud: 200 mATeplota okolí: -10 až +55 °CRádiové frekvenční pásmo 868,0 - 868,6 MHz; 869,4 - 869,65 MHzTyp a průřez kabelu 0.2 - 1.5 mmInstalace: Pouze do krabic pro spínače (přístrojových krabic) podle DIN 49073-1 nebo do krabic na omítku podle DIN 60670-1 (např. Abox 025 nebo Abox 040)
- Kategorie produktu
rozhraní
- Série
Homematic IP
- Bezdrátový standard (Smart Home)
specifikace výrobce
- Místo použití
vnitřní
IP20
- Napájení
230 V
- Přenos dat (Smart Home)
bezdrátový
- Kanály
8
- Frekvence
868 MHz
210 m
- Způsob montáže
na omítku
pod omítku
- Šířka
52 mm
- V
52 mm
- Hloubka
14 mm
- Hmotnost
20 g
- Rozm.
(š x v x h) 52 x 52 x 14 mm
- Základní stanice
požadovaná
- Směr toku signálu
obousměrný (bi)
n.rel.
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2585940 Homematic IP bezdrátový rozhraní HmIP-FWI
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2585940 Homematic IP bezdrátový rozhraní HmIP-FWI
Popis

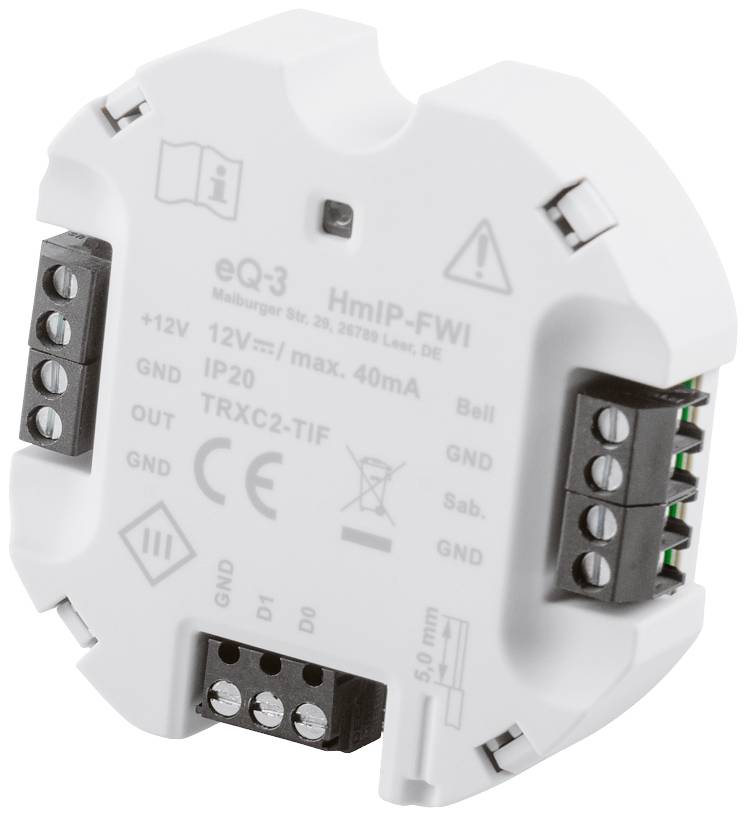

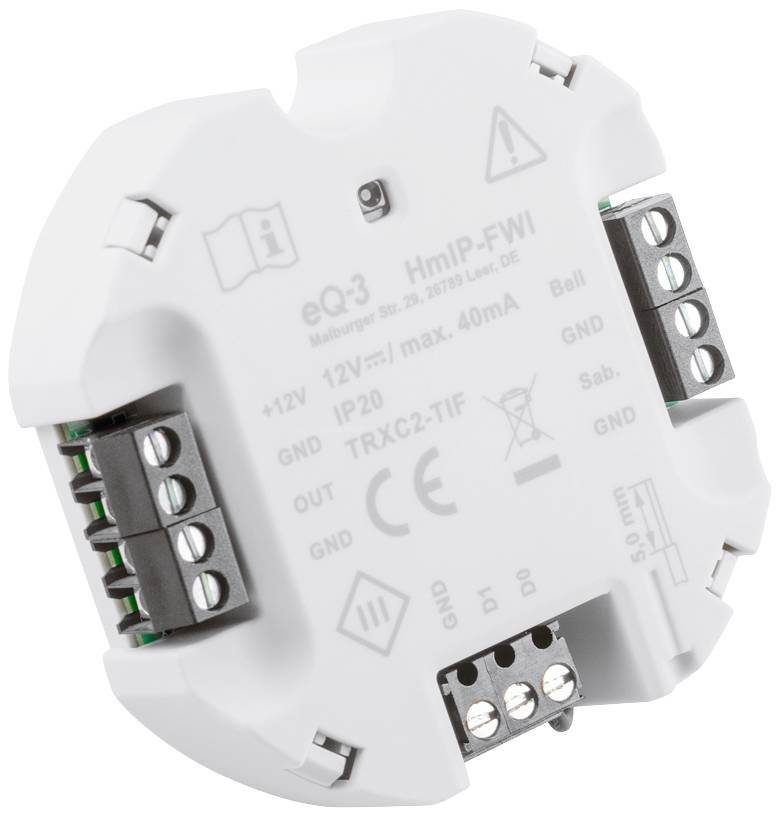

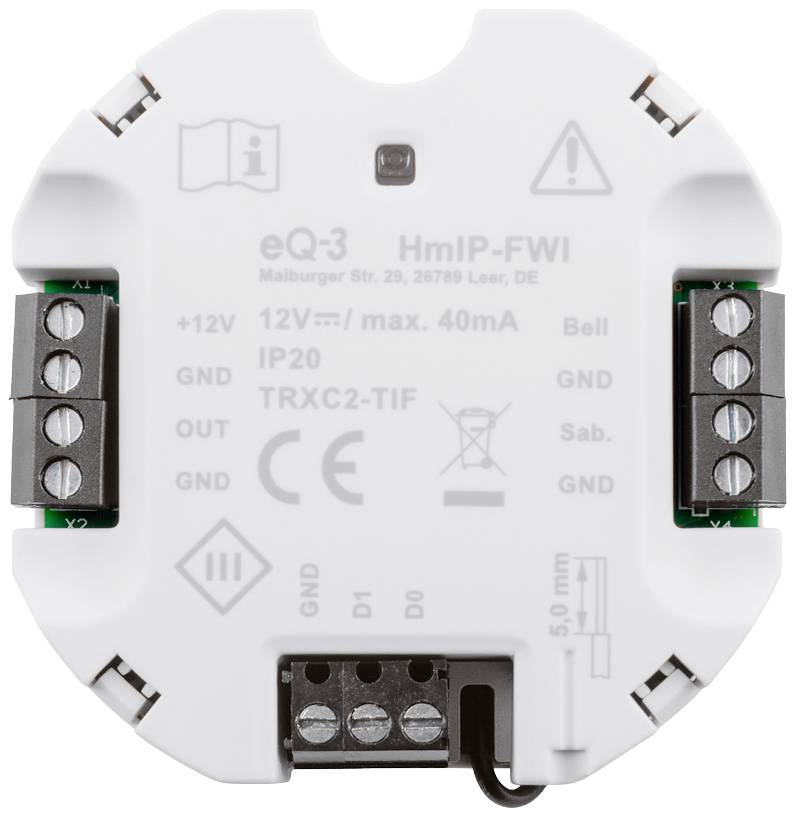

Rozhraní Wiegand umožňuje integraci koncových zařízení s možností Wiegand do systému Homematic IP Smart Home, jako je code zámek, senzor pro otisk prstu nebo čtečka karet a transpondéru. Pomocí Homematic IP APP lze nastavit rozhraní podle individuálních potřeb a integrovat zařízení kompatibilní s Wiegand. Přístup do Smart Home se tak stane bezpečně a pohodlně současně.Rozhraní Wiegand má osm virtuálních vstupních kanálů, které lze individuálně propojit s kódy Wiegand. Pomocí kódu Wiegand lze ovládat jeden nebo více virtuálních vstupních kanálů a spustit opatření. V kombinaci se zařízeními Homematic IP tak lze ovládat osvětlení, garážová vrata nebo režim alarmu.Kromě vstupů s kolébkovým kontaktem má přístroj vstup pro připojení tlačítka zvonku a vstup, ke kterému může být připojen Sabotážní kontakt. Pomocí spínacího výstupu lze připojit LED nebo zvonek. Díky kompaktní konstrukci se rozhraní Wiegand hodí do všech běžných zásuvek pod omítku. Pro pohodlnou montáž se zásuvky pod omítku s hloubkou více než 50 mm.Univerzální možnosti zapojení nabízejí individuální použití s následujícími zařízeními s kolébkou:Kódovací zámekSENSOR otisků prstůČtečka karet a transpondéruDomovní zvonekSabotážní kontakt
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Integrace koncových zařízení s možností Wiegand, jako např. kódovací zámek, senzor pro snímání otisků prstů nebo čtečku karet/transpondéru, do systému Homematic IP Smart Home Řada možností ovládání zařízení s možností Wiegand pomocí bezplatné aplikace Homematic IP APP a jejich spojení s jinými zařízeními Homematic IPKódy ve spojení s dalšími zařízeními Homematic IP řídí osvětlení, garážová vrata nebo režim alarmuMá vždy jeden vstup pro připojení tlačítka zvonku a Sabotážního kontaktu. Pomocí spínacího výstupu lze připojit LED nebo zvonek.
Obsah balení
- Rozhraní Wiegand Homematic IP
- .
Požadavky na systém
- Provoz vyžaduje připojení k jednomu z těchto řešení:
- - Homematic IP Access Point s bezplatnou aplikací pro chytré telefony a bezplatnou cloudovou službou
- Centrální CCU3 s místním uživatelským rozhraním WebUI
- Partnerská řešení třetích stran.
- Pozor: Tento výrobek již není kompatibilní s centrálou CCU2
