Homematic IP bezdrátový analyzátor EQ3-RFA

Černé rádioanalytické zařízení s tlačítky Plus, Mínus, Režim a Napájení. LED indikátory pro 'DAT', 'PRE', 'HmlP', 'HM', 'MAX!', 'RX', 'TX'. Frekvence: 868 MHz.

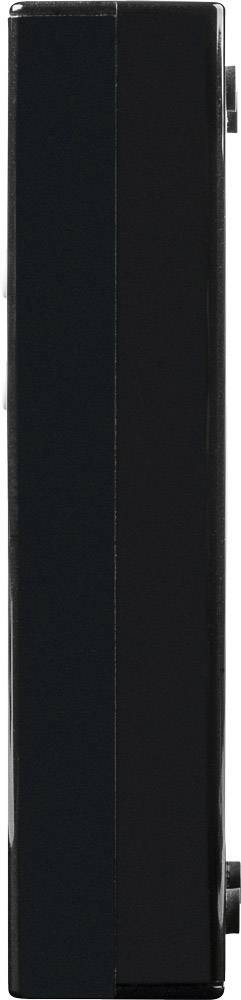

Černá obdélníková krabice v horizontálním pohledu s hladkými hranami.

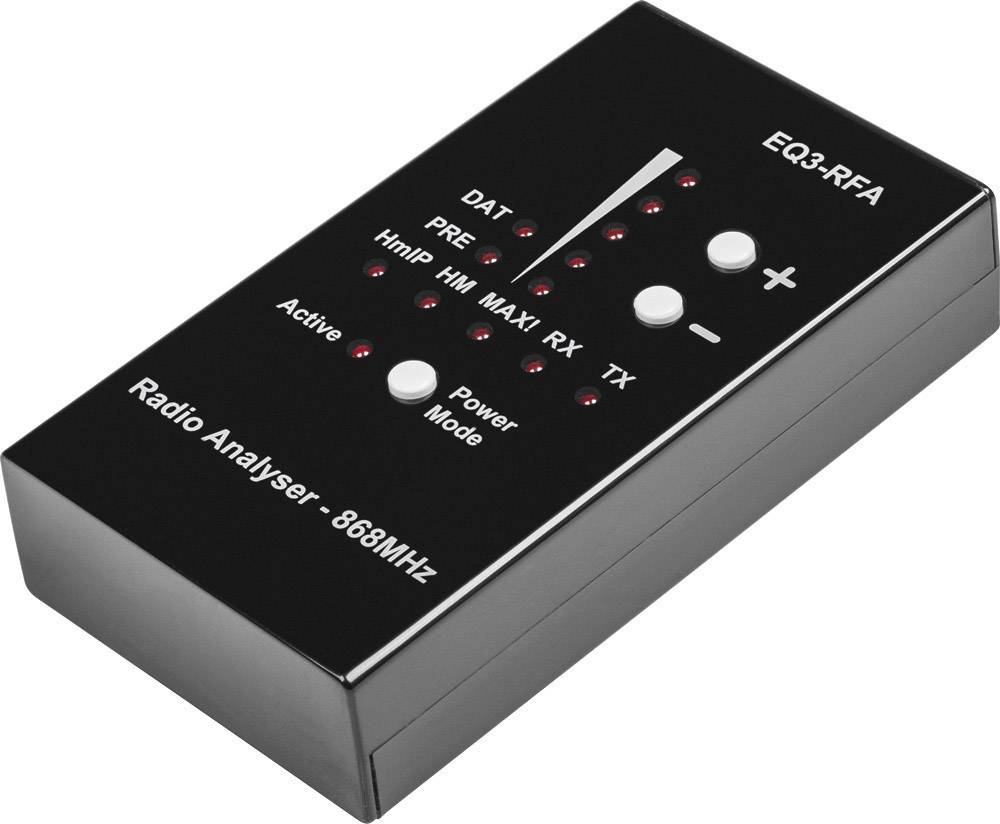

Analyzátor rádiového signálu: 868 MHz - zařízení s LED diodami a tlačítky pro kontrolu signálu. Zobrazuje režimy a aktivitu rádiového signálu pro analýzu.

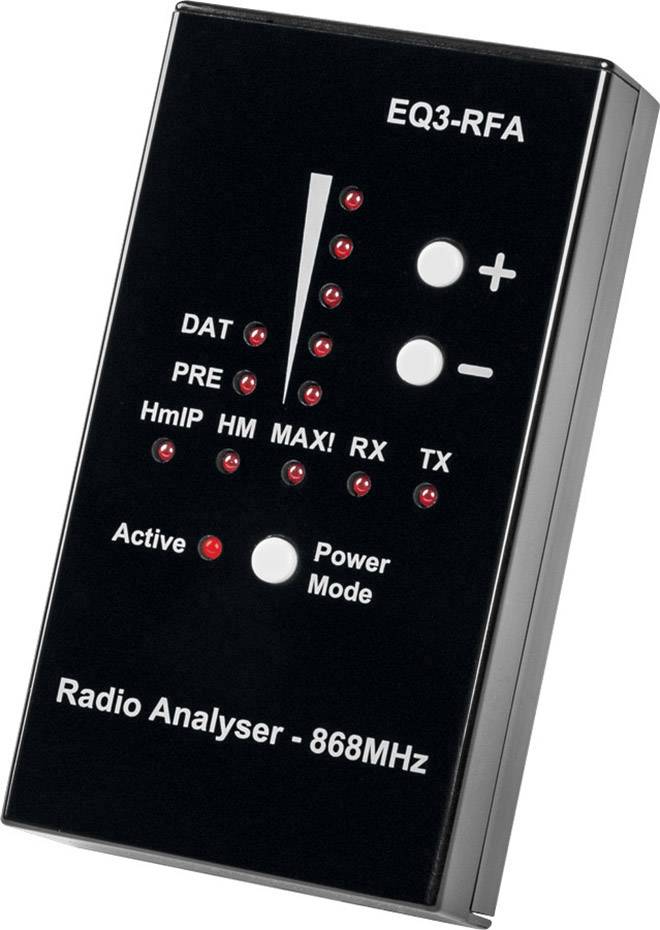

Analyzátor rádiových signálů - 868 MHz se signalizačními kontrolkami pro různé režimy, dvěma hlavními tlačítky a vertikálním indikátorem.

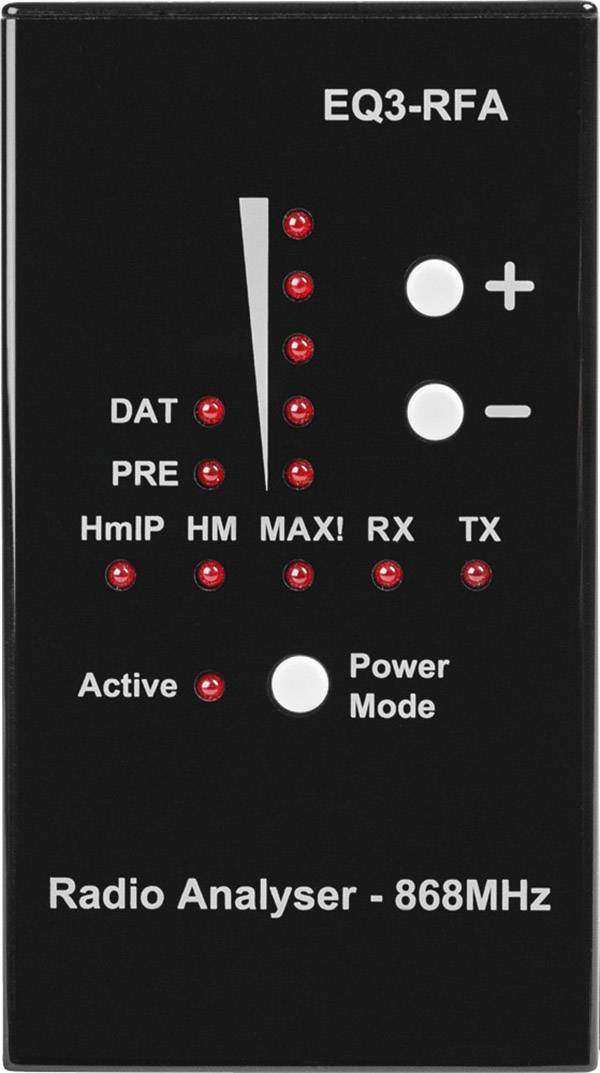

Černý radioanalyzátor s 868 MHz, model EQ3-RFA. Displeje pro data (DAT), přijímací mód (HM), maximální výkon (MAX!), příjem (RX), vysílání (TX).

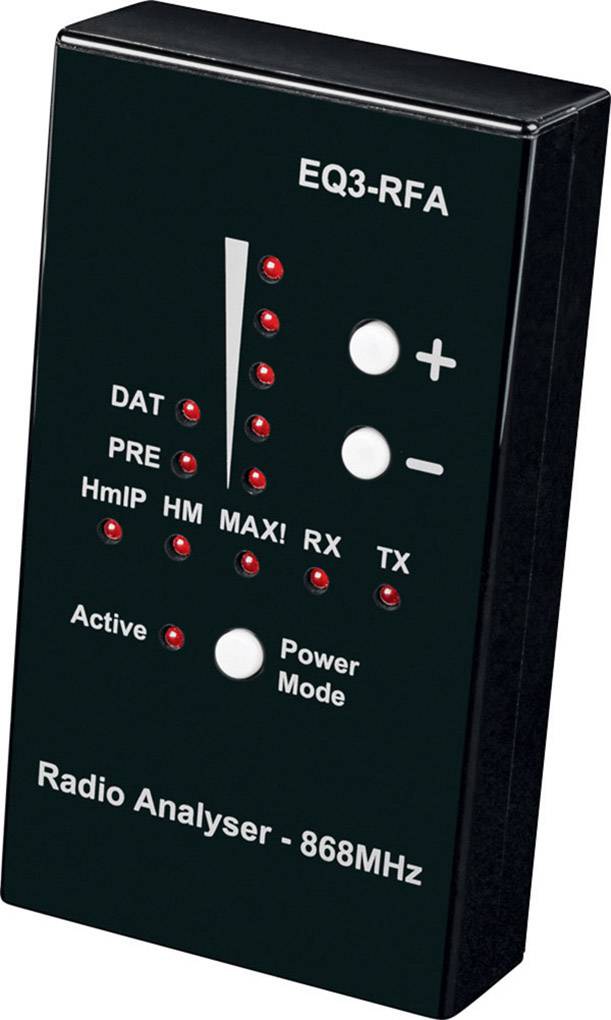

Černé zařízení s nápisem 'EQ3-RFA' a 'Radio Analyser - 868MHz' s několika světelnými indikátory a tlačítky plus a mínus.

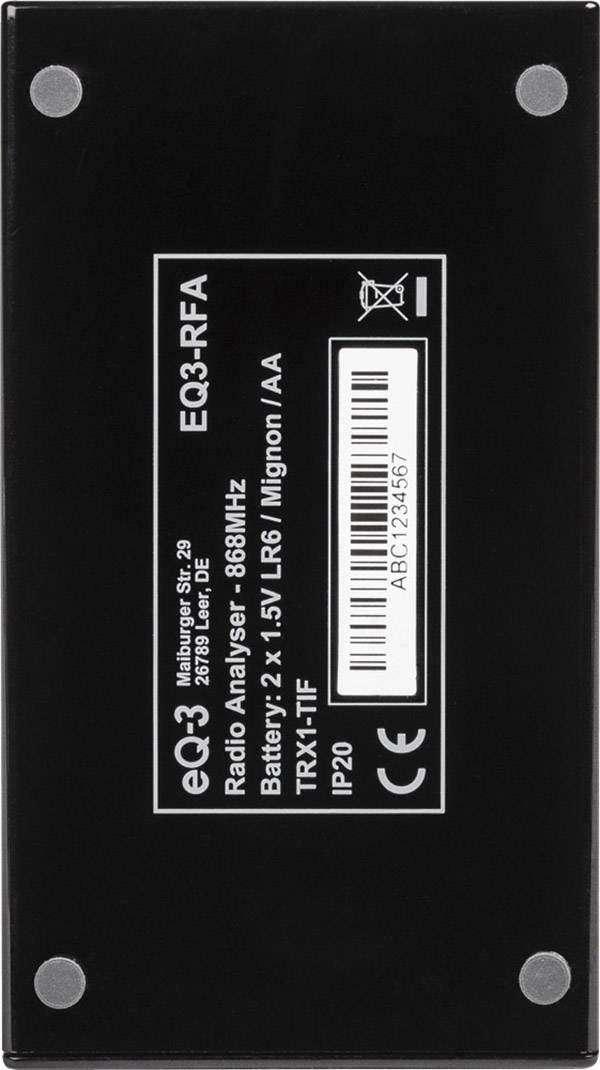

Černé elektronické zařízení s modelem 'EQ3-RFA'. Nápis uvádí 'Radio Analyser - 868MHz', typ baterie: '2x 1.5V LR6 Mignon/AA'.

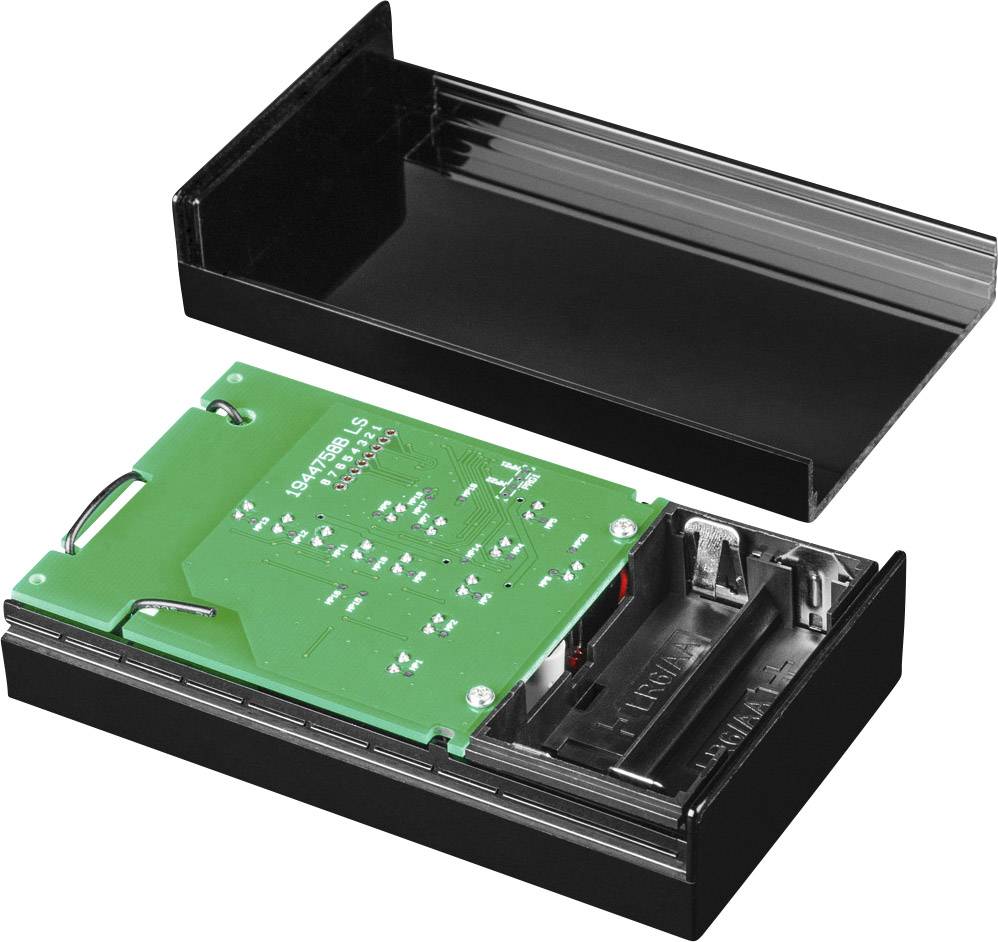

Elektronické zařízení se zelenou tištěnou deskou plošných spojů a černým plastovým krytem, otevřené. Vhodné pro zpracování dat nebo napájení.

1/8

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 979,34 Kč / kus)

1 979,34 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Bezdrátový analyzátor - 868 MHz

Hlavní benefity

Zobrazení, analýzu a kontrolu Funktelegrammen systémů
Homematic IP, Homematic a MAX! Na rádiový kmitočet 868,3 MHz
Navrženo pro prostředí s bezdrátovým systémech eQ-3

Technické parametry

Odběr proudu: maximálně 27 mA
Teplota okolí: -10 až +55 °C
Bezdrátový frekvenční pásmo: 868,0-868 40,6 MHz

Kategorie produktu: analyzátor

Série: Homematic IP

Bezdrátový standard (Smart Home): specifikace výrobce

Místo použití: vnitřní

: IP20

Napájení: na baterii

Přenos dat (Smart Home): bezdrátový

Frekvence: 868.3 MHz

: 420 m

Šířka: 62 mm

V: 112 mm

Hloubka: 26 mm

Hmotnost: 140 g

Rozm.: (š x v x h) 62 x 112 x 26 mm

Základní stanice: požadovaná

Směr toku signálu: obousměrný (bi)

: n.rel.

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2163550 Homematic IP bezdrátový analyzátor EQ3-RFA

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2163550 Homematic IP bezdrátový analyzátor EQ3-RFA

Popis

Pro zobrazení, analýzu a kontrolu Funktelegrammen systému Homematic IP, Homematic a MAX! Na rádiový kmitočet 868,3 MHz.
Bezdrátový analyzátor rozpozná bezdrátový tele gramů vloženého Smart-Home a usnadňuje tak provádět analýzu bezdrátový prostředí. Navrženo pro prostředí s bezdrátovým systémech eQ-3.
Díky zobrazení vysílací a přijímací výkon použité zařízení lze polohování jednotlivých komponentů ve Smart Home, o co nerušený bezdrátová komunikace.

Tento text byl přeložen strojově.

Provedení

Flexibilní použití díky provozu na baterie a kompaktním provedení
Zobrazení síly signálu přes Funktelegramms s LED ukazatelem úrovně
nastavení citlivosti přijímače pro Nahfeldanalyse
provozní režim RX: provoz nezávislý obecný příjem se zobrazením síla přijímaného (RSSI) pomocí LED diody pro místech a analyzování stanic a možných atd.
provozní režim TX: Cyklická vysíláním akustického Funk-Telegramms. Slouží ve spojení s pomocí druhé sady bezdrátového analyzátor pro hrubé stanovení zjištění kvality spojení a přístup k bezdrátových komponent.
