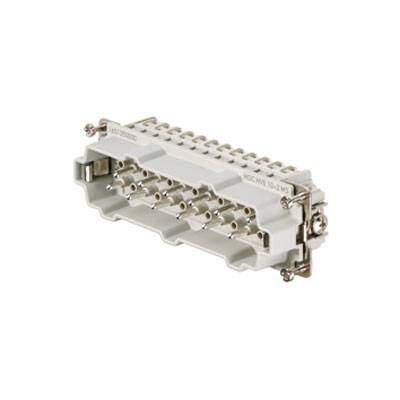

HDC insert, Male, 830 V, 20 A, No. of poles: 12, Tension clamp connection, Size: 8
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
pružinová svorka
Řada
RockStar® HDC HVE
Vlastnosti
se slitinou mědi
počet kontaktů
10 + 2 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
577,69 Kč
3
4% = 25,14 Kč
552,55 Kč
5
6% = 35,19 Kč
542,50 Kč
10
7% = 41,83 Kč
535,86 Kč
25
9% = 49,39 Kč
528,30 Kč
50
10% = 57,77 Kč
519,92 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (577,69 Kč / kus)
577,69 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
HDC insert, Male, 830 V, 20 A, No. of poles: 12, Tension clamp connection, Size: 8
- HDC HVE 10+2 MT CtH
Technické parametry
- Čistá hmotnost: 82 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 33,5 mm
- hloubka: 111 mm
- dlouhá patice: 111 mm
- velikost: 8
- řada: HVE
- jmenovité napětí (DIN EN 61984): 830 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 8 kV
- jmenovitý proud (DIN EN 61984): 20 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 2 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 12
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- Bemessungsanschluss délka odizolování: 8 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení:
- Utahovací moment 1,5 Nm min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PH1
- čepel rozměr plochý (PE): SD 0,8 x 4,0
- povrch: stříbrná pasivovaná
- materiál: slitina mědi
- čepel rozměr plochý (šroubové připojení): SD 0.5 x 3.0
- zástrčka výška: 33,5 mm
- počet výkon kontakty: 10
- Kategorie produktu
vložka pinového konektoru
- Řada
RockStar® HDC HVE
- Vlastnosti
se slitinou mědi
- Připojení
pružinová svorka
- počet kontaktů
10 + 2 + PE
- Průřez vodiče (max.)
2.5 mm²
- Pólů
10
2
- Průřez vodiče (min.)
0.25 mm²
- Obsah
1 ks
- Počet pólů
Ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 256177 HDC insert, Male, 830 V, 20 A, No. of poles: 12, Tension clamp connection, Size: 8
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 256177 HDC insert, Male, 830 V, 20 A, No. of poles: 12, Tension clamp connection, Size: 8
Popis
The HVE-series high-voltage inserts are equipped with two lagging contacts.
The wire connection level is designed as a crimp contact. Thus practically no servicing is required. In addition, a secure and permanent connection is established which is resistant to vibrations.
Number of poles: 12
Rated current: 23 A
Rated voltage: 830 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Tension clamp connection
The wire connection level is designed as a crimp contact. Thus practically no servicing is required. In addition, a secure and permanent connection is established which is resistant to vibrations.
Number of poles: 12
Rated current: 23 A
Rated voltage: 830 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Tension clamp connection
