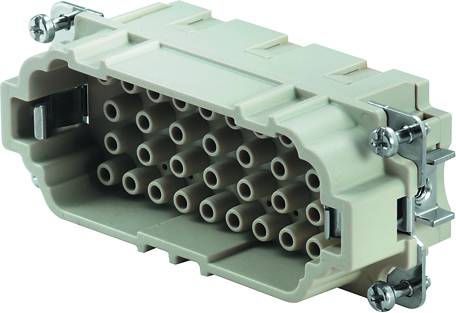

HDC insert, Male, 500 V, 16 A, No. of poles: 32, Crimp connection, Size: 6
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
krimpované
Řada
RockStar® HDC HEE
Vlastnosti
se slitinou mědi
počet kontaktů
32 + PE
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
599,17 Kč
3
4% = 26,06 Kč
573,11 Kč
5
6% = 36,48 Kč
562,69 Kč
10
7% = 43,38 Kč
555,79 Kč
25
9% = 51,23 Kč
547,94 Kč
50
10% = 59,91 Kč
539,26 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (599,17 Kč / kus)
599,17 Kč
Bez DPH.
Už jen 5 Set(y) skladem!
Technické parametry
- Čistá hmotnost: 56 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 33 mm
- hloubka: 84,5 mm
- délka patice: 84,5 mm
- velikost: 6
- řada: pinového korektoru HEE
- jmenovité napětí (DIN EN 61984): 500 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 6 kV
- jmenovitý proud (DIN EN 61984): 16 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 2 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- cyklů Au: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 12
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- Bemessungsanschluss délka odizolování: 7,5 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení: 1,5 Nm
- utahovací moment min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PH1
- čepel rozměr plochý (PE): SD 0,8 x 4,0
- výška: 33 mm
- Kategorie produktu
vložka pinového konektoru
- Řada
RockStar® HDC HEE
- Vlastnosti
se slitinou mědi
- Připojení
krimpované
- počet kontaktů
32 + PE
- Průřez vodiče (max.)
4 mm²
- Pólů
32
- Průřez vodiče (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólů
Ano
34
33 mm
84.5 mm
500 V
32
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
ANO
Other copper alloys
16 A
Thermoplastic
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 359373 HDC insert, Male, 500 V, 16 A, No. of poles: 32, Crimp connection, Size: 6
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 359373 HDC insert, Male, 500 V, 16 A, No. of poles: 32, Crimp connection, Size: 6
Popis
The HEE series features high-density contacts and is designed based on the established HE inserts.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades. Crimp contacts are not delivered with the inserts.
Number of poles: 64
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades. Crimp contacts are not delivered with the inserts.
Number of poles: 64
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
