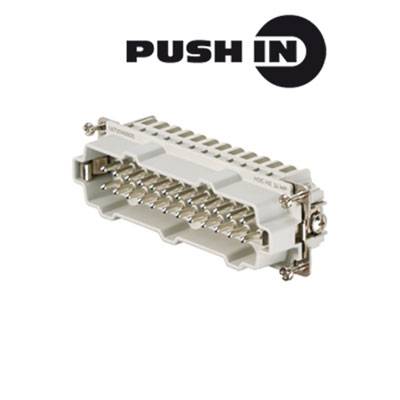

HDC insert, Male, 500 V, 16 A, No. of poles: 24, PUSH IN, Size: 8
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
pružinové připojení
Řada
RockStar® HDC HE
Vlastnosti
se slitinou mědi
počet kontaktů
24 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
577,69 Kč
3
4% = 25,14 Kč
552,55 Kč
5
6% = 35,19 Kč
542,50 Kč
10
7% = 41,83 Kč
535,86 Kč
25
9% = 49,39 Kč
528,30 Kč
50
10% = 57,77 Kč
519,92 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (577,69 Kč / kus)
577,69 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
HDC insert, Male, 500 V, 16 A, No. of poles: 24, PUSH IN, Size: 8
- HDC U 24 MP
Dodatečné informace:
Technické parametry
- Čistá hmotnost: 104 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 34,3 mm
- hloubka: 111 mm
- dlouhá patice: 111 mm
- velikost: 8
- řada: U
- jmenovité napětí (DIN EN 61984): 500 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 6 kV
- jmenovitý proud (DIN EN 61984): 16 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 2 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 12
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- délka odizolování Bemessungsanschluss: 10 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení:
- Utahovací moment 1,5 Nm min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PH1
- čepel rozměr plochý (PE): SD 0,8 x 4,0
- povrch: stříbrná pasivovaná
- materiál: slitina mědi
- čepel rozměr plochý (šroubové připojení): SD 0.5 x 3.0
- výška: 34,3 mm
- Kategorie produktu
vložka pinového konektoru
- Řada
RockStar® HDC HE
- Vlastnosti
se slitinou mědi
- Připojení
pružinové připojení
- počet kontaktů
24 + PE
- Průřez vodiče (max.)
2.5 mm²
- Pólů
24
- Průřez vodiče (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólů
Ano
34
34.3 mm
111 mm
500 V
24
Pin
-40-125 °C
V0
6 kV
Other
Silver
3
0.5-2.5 mm²
0.5-1.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
ANO
Other copper alloys
16 A
Thermoplastic
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 204479 HDC insert, Male, 500 V, 16 A, No. of poles: 24, PUSH IN, Size: 8
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 204479 HDC insert, Male, 500 V, 16 A, No. of poles: 24, PUSH IN, Size: 8
Popis
The PUSH IN connection is a direct-insert method of connection. The preprocessed wire can be inserted directly into the wire connection without the need for any tools.
Number of poles: 48
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
PUSH IN technology
Number of poles: 48
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
PUSH IN technology
