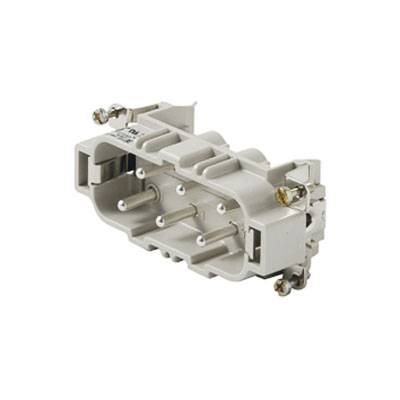

HDC insert, Male, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
šroubovací
Řada
RockStar® HDC HSB
Vlastnosti
se slitinou mědi
počet kontaktů
6 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
706,61 Kč
3
4% = 30,73 Kč
675,88 Kč
5
6% = 43,03 Kč
663,58 Kč
10
7% = 51,16 Kč
655,45 Kč
25
9% = 60,41 Kč
646,20 Kč
50
10% = 70,66 Kč
635,95 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (706,61 Kč / kus)
706,61 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
HDC insert, Male, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6
- HDC HSB 6 MS 7 - 12
Technické parametry
- Čistá hmotnost: 82 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 34 mm
- hloubka: 84,5 mm
- délka patice: 84,5 mm
- velikost: 6
- řada: HSB
- jmenovité napětí (DIN EN 61984): 400 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 6 kV
- jmenovitý proud (DIN EN 61984): 35 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 2 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 10
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- délka odizolování Bemessungsanschluss: 11 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení:
- Utahovací moment 2,5 Nm min. PE-připojení: 2 Nm
- upevňovací šroub M 5
- čepel rozměr křížový: vel. PZ2
- čepel rozměr plochý (PE): 1 x 5,5
- povrch: stříbrná pasivovaná
- materiál: slitina mědi
- čepel rozměr plochý (šroubové připojení): SD 0,8 x 4,0
- výška: 34 mm
- Kategorie produktu
vložka pinového konektoru
- Řada
RockStar® HDC HSB
- Vlastnosti
se slitinou mědi
- Připojení
šroubovací
- počet kontaktů
6 + PE
- Průřez vodiče (max.)
6 mm²
- Pólů
6
- Průřez vodiče (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólů
Ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 202768 HDC insert, Male, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 202768 HDC insert, Male, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6
Popis
The HSB series enables you to carry 35A per contact simultaneously. Assembled with screw connections, for secure and reliable connections.
The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.
Number of poles: 12
Rated current: 35 A
Rated voltage: 400 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Screw connection
The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.
Number of poles: 12
Rated current: 35 A
Rated voltage: 400 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Screw connection
