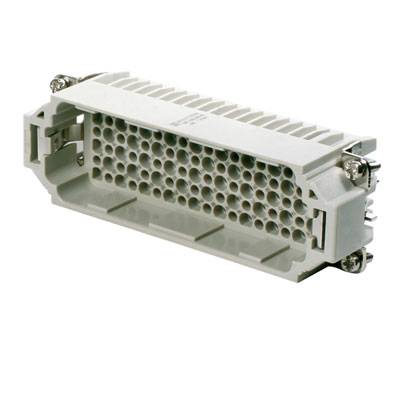

HDC insert, Male, 250 V, 10 A, No. of poles: 108, Crimp connection, Size: 8
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
krimpované
Řada
RockStar® HDC HDD
Vlastnosti
se slitinou mědi
počet kontaktů
108 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
491,74 Kč
3
4% = 21,39 Kč
470,35 Kč
5
6% = 29,95 Kč
461,79 Kč
10
7% = 35,61 Kč
456,13 Kč
25
9% = 42,05 Kč
449,69 Kč
50
10% = 49,18 Kč
442,56 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (491,74 Kč / kus)
491,74 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
HDC insert, Male, 250 V, 10 A, No. of poles: 108, Crimp connection, Size: 8
- HDC HDD 108 MC
Technické parametry
- Čistá hmotnost: 67 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 33 mm
- hloubka: 111 mm
- dlouhá patice: 111 mm
- velikost: 8
- řada: HDD
- jmenovité napětí (DIN EN 61984): 250 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 4 kV
- jmenovitý proud (DIN EN 61984): 10 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 4mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- cyklů Au: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 14
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- Bemessungsanschluss délka odizolování: 8 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení: 1,5 Nm
- utahovací moment min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PZ1
- čepel rozměr plochý (PE): SD 0,6 x 3,5, 0,8 x 4,0 SD
- zástrčka výška: 35 mm
- Kategorie produktu
vložka pinového konektoru
- Řada
RockStar® HDC HDD
- Vlastnosti
se slitinou mědi
- Připojení
krimpované
- počet kontaktů
108 + PE
- Průřez vodiče (max.)
2.5 mm²
- Pólů
108
- Průřez vodiče (min.)
0.14 mm²
- Obsah
1 ks
- Počet pólů
Ano
34
33 mm
111 mm
250 V
108
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.05 mm²
ANO
Other copper alloys
10 A
Thermoplastic
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 202856 HDC insert, Male, 250 V, 10 A, No. of poles: 108, Crimp connection, Size: 8
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 202856 HDC insert, Male, 250 V, 10 A, No. of poles: 108, Crimp connection, Size: 8
Popis
The HDD series with machined crimp contacts is designed for high pole counts in tight spaces. Users save installation space with the smaller design, without having to limit the number of poles.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades. Crimp contacts are not delivered with the inserts.
Number of poles: 216
Rated current: 10 A
Rated voltage: 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades. Crimp contacts are not delivered with the inserts.
Number of poles: 216
Rated current: 10 A
Rated voltage: 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
