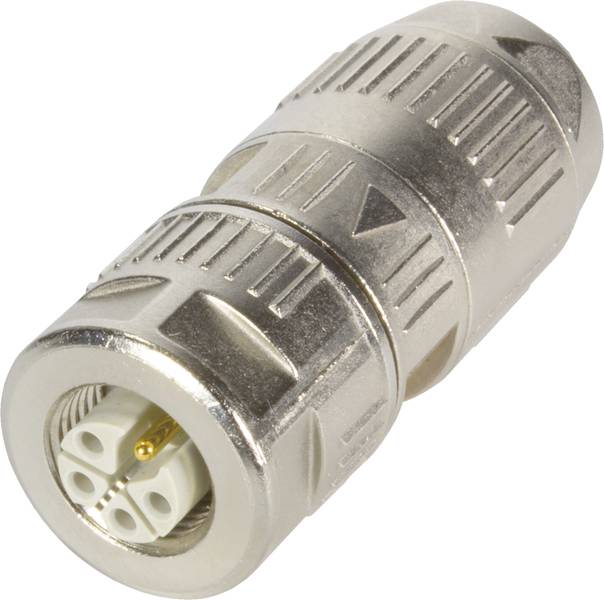

HARTING 21 03 896 2515 21038962515 kabelový konektor , 1 ks
Kategorie produktu
kabelový konektor
počet kontaktů
5
Připojení
krimpované
Obsah
1 ks
Typ
21 03 896 2515
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 239,00 Kč / kus)
1 239,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Konstrukční řada: Kulatý konektor M12
- Komponenty: Kabelový konektor
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 5
- Typ zajištění: Šroubová pojistka
- Jmenovitý proud: Max. 12 A.
- Izolační odpor >108 Ω
- Průchodový odpor: ≤ 10 mΩ
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 100
- Izolační skupina: I (600 ≤ CTI)
- Materiál vložky: Polyamid (PA)
- Normy IEC 61076-2-111
- Čistá hmotnost: 40 g
- Označení: Power
- Počet Power kontaktů: 4
- Jmenovité napětí: 630 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Poznámka: Krimpovací kontakty nejsou součástí dodávky.
- Počet speciálních kontaktů
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- KÓDOVÁNÍ: K kódování
- Pohlaví: Zásuvka
- Průřez vodiče: AWG 20... TLOUŠŤKA VODIČE AWG 14
- Popis: Rovný
- Stínění: stíněný
- Ochrana podle IEC 60529: IP65 / IP67 v zapojeném stavu
- Utahovací moment: Max. 0,6Nm
- Materiál krytu: Tlakově litý zinek
- Průměr kabelu: 6,6 ... 11,6 mm
- Kategorie přepětí: III
- Velikost klíče (šroub s rýhovanou hlavou / rýhovaná matice): 17
- Specifikace speciálních kontaktů: PE kontakt
- Typ
21 03 896 2515
- Kategorie produktu
kabelový konektor
- počet kontaktů
5
- Připojení
krimpované
- Obsah
1 ks
- Uzávěrka
Šroubovací uzávěr
- Ø kabelu do
11.6 mm
- Ø kabelu od
6.6 mm
- Materiál pouzdra
zinkový odlitek
- Číslo výrobce
21038962515
- Průměr kabelu (rozsah)
6.6 - 11.6 mm
- Pólů
5
Gland nut
630 V
ANO
Zinc
Other
-40-125 °C
Crimp connection
Other
III
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
IP65/IP67
NE
12 A
6.6-11.6 mm
100
4
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3008398 HARTING 21 03 896 2515 21038962515 kabelový konektor , 1 ks
List technických údajů 3008398 HARTING 21 03 896 2515 21038962515 kabelový konektor , 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3008398 HARTING 21 03 896 2515 21038962515 kabelový konektor , 1 ks
Popis
Kabelový konektor, rovný, zásuvka, k-kódování, krimpovací připojení, polyamid (PA), kontakty: 5, průřez kabelu: 0,5... 2,5 m²
