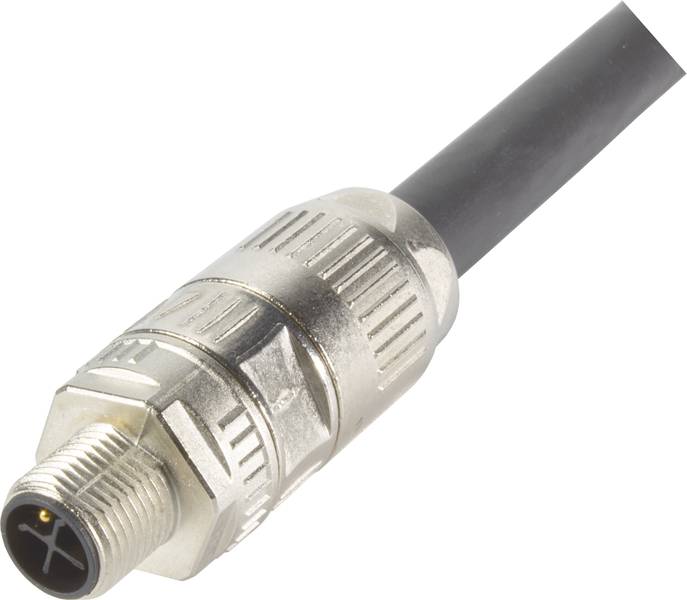

HARTING 21 03 896 1415 21038961415 kabelový konektor , 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kabelový konektor
počet kontaktů
4 + PE
Připojení
krimpované
Obsah
1 ks
Typ
21 03 896 1415
Datasheety: (PDF)
Počet
Celková cena (799,00 Kč / kus)
799,00 Kč
Včetně DPH.
Už jen 3 Ks skladem!
Technické parametry
- Konstrukční řada: Kulatý konektor M12
- Komponenty: Kabelový konektor
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 4
- Typ zajištění: Šroubová pojistka
- Jmenovitý proud: Max. 12 A.
- Izolační odpor >108 Ω
- Průchodový odpor: ≤ 10 mΩ
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 100
- Izolační skupina: I (600 ≤ CTI)
- Materiál vložky: Polyamid (PA)
- Normy IEC 61076-2-111
- Čistá hmotnost: 6 g
- Označení: Power
- Počet Power kontaktů: 3
- Jmenovité napětí: 630 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Poznámka: Krimpovací kontakty nejsou součástí dodávky.
- Počet speciálních kontaktů
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- KÓDOVÁNÍ: S kódování
- Pohlaví: Kolík
- Průřez vodiče: 0,5 ... 2,5 mm²
- Popis: Rovný
- Stínění: stíněný
- Ochrana podle IEC 60529: IP65 / IP67 v zapojeném stavu
- Utahovací moment: Max. 0,6Nm
- Materiál krytu: Tlakově litý zinek
- Průměr kabelu: 5,1 ... 10,1 mm
- Kategorie přepětí: III
- Velikost klíče (šroub s rýhovanou hlavou / rýhovaná matice): 17
- Specifikace speciálních kontaktů: PE kontakt
- Typ
21 03 896 1415
- Kategorie produktu
kabelový konektor
- počet kontaktů
4 + PE
- Připojení
krimpované
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Uzávěrka
Šroubovací uzávěr
- Počet pólů
Ano
- Ø kabelu do
10.1 mm
- Ø kabelu od
5.1 mm
- Materiál pouzdra
zinkový odlitek
- Hmotnost
6 g
- Číslo výrobce
21038961415
- Izolační materiál
polyamid
- Průměr kabelu (rozsah)
5.1 - 10.1 mm
- Pólů
4
- maximální průřez
2.5 mm²
- Průřez min
0.5 mm²
- Rozsah průřezů
0.5 - 2.5 mm²
- Vlastnosti
stíněný
Gland nut
630 V
ANO
Zinc
Other
-40-125 °C
Crimp connection
Other
III
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
IP65/IP67
NE
12 A
5.1-10.1 mm
100
3
Ke stažení
List technických údajů
List technických údajů 3008427 HARTING 21 03 896 1415 21038961415 kabelový konektor , 1 ks
List technických údajů 3008427 HARTING 21 03 896 1415 21038961415 kabelový konektor , 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3008427 HARTING 21 03 896 1415 21038961415 kabelový konektor , 1 ks
Popis
Kabelový konektor, rovný, kolík, s-kódování, krimpovací připojení, polyamid (PA), kontakty: 4, průřez kabelu: 0,5... 2,5 m²
