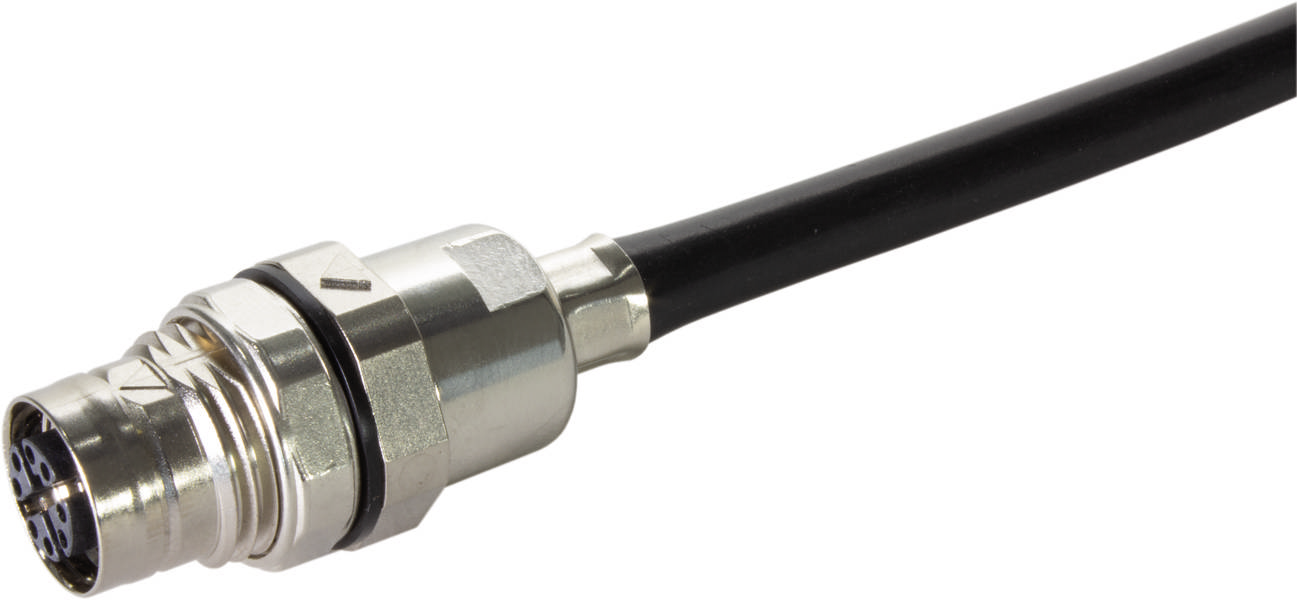

HARTING 21 03 821 2527 21038212527 kabelový konektor , 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kabelový konektor
počet kontaktů
5, 4
Připojení
krimpované
Obsah
1 ks
Typ
21 03 821 2527
Datasheety: (PDF)
Počet
Celková cena (533,06 Kč / kus)
533,06 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Konstrukční řada: Kulatý konektor M12
- Komponenty: Kabelový konektor; stěnová průchodka
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 5; 4
- Typ zámku: Šroubová západka; PushPull
- Jmenovitý proud: Max. 4 A.
- Izolační odpor >108 Ω
- Průchodový odpor: ≤ 10 mΩ
- Mezní teplota: -40 ... +85 °C
- Počet zastrčení: ≥ 500
- Izolační skupina: I (600 ≤ CTI)
- Materiál vložky: Polyamid (PA)
- Normy IEC 61076-2-101
- Čistá hmotnost: 23 g
- Označení: Štíhlý design; PushPull
- Jmenovité napětí: 110 v AC/DC při použití s 4 kontakty
- Impulzní rázové napětí: 1,5 kV
- Stupeň znečištění: 3
- Pokyny: Krimpovací kontakty nejsou součástí dodávky. Sadu je třeba objednat samostatně.
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- KÓDOVÁNÍ: A kódování
- Pohlaví: Zásuvka
- Průřez vodiče: AWG 26... AWG: 18
- Popis: Pro montáž na zadní stěnu
- Stínění: Stíněná; stíněná vazba s krimpovací přípojkou
- Ochrana podle IEC 60529: IP65 / IP67 v zapojeném stavu
- Utahovací moment: Pojistná matice 2 Nm
- Materiál krytu: Tlakově litý zinek
- Vnější průměr žil: ≤ 2,3 mm
- Kategorie přepětí: III
- Typ
21 03 821 2527
- Kategorie produktu
kabelový konektor
- počet kontaktů
5, 4
- Připojení
krimpované
- Obsah
1 ks
- Uzávěrka
Šroubová pojistka; PushPull
- Materiál pouzdra
zinkový odlitek
- Číslo výrobce
21038212527
- Pólů
5
4
Gland nut
ANO
Zinc
Other
-40-85 °C
Crimp connection
Other
III
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
IP65/IP67
4 A
500
Ke stažení
List technických údajů
List technických údajů 3000857 HARTING 21 03 821 2527 21038212527 kabelový konektor , 1 ks
List technických údajů 3000857 HARTING 21 03 821 2527 21038212527 kabelový konektor , 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3000857 HARTING 21 03 821 2527 21038212527 kabelový konektor , 1 ks
Popis
Kabelový konektor, stěnová průchodka, pro zadní montáž, zásuvka, a kódování, krimpovací připojení, polyamid (PA), kontakty: 5, 4
