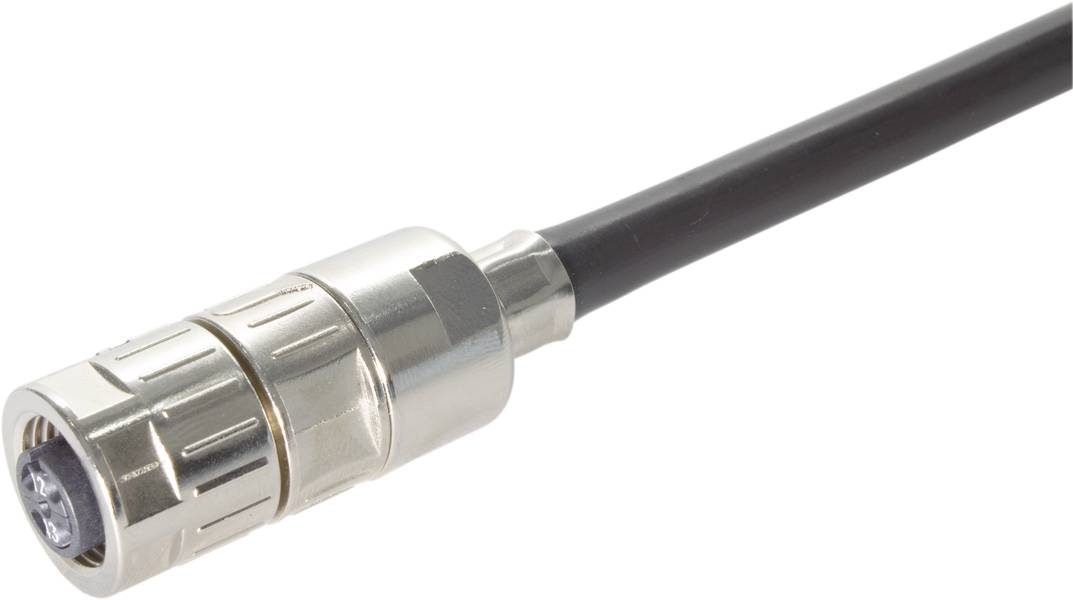

HARTING 21 03 821 2507 21038212507 kabelový konektor , 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kabelový konektor
počet kontaktů
5, 4
Připojení
krimpované
Obsah
1 ks
Typ
21 03 821 2507
Datasheety: (PDF)
Počet
Celková cena (491,74 Kč / kus)
491,74 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Konstrukční řada: Kulatý konektor M12
- Komponenty: Kabelový konektor
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 5; 4
- Typ zajištění: Šroubová pojistka
- Jmenovitý proud: Max. 4 A.
- Izolační odpor >108 Ω
- Průchodový odpor: ≤ 10 mΩ
- Mezní teplota: -40 ... +85 °C
- Počet zastrčení: ≥ 500
- Izolační skupina: I (600 ≤ CTI)
- Materiál vložky: Polyamid (PA)
- Normy IEC 61076-2-101
- Čistá hmotnost: 46,4 g
- Označení: Štíhlý design
- Jmenovité napětí: 110 v AC/DC při použití s 4 kontakty
- Impulzní rázové napětí: 1,5 kV
- Stupeň znečištění: 3
- Pokyny: Krimpovací kontakty nejsou součástí dodávky. Sadu je třeba objednat samostatně.
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- KÓDOVÁNÍ: A kódování
- Pohlaví: Zásuvka
- Průřez vodiče: AWG 26... AWG: 18
- Popis: Rovný
- Stínění: Stíněná; stíněná vazba s krimpovací přípojkou
- Ochrana podle IEC 60529: IP65 / IP67 v zapojeném stavu
- Utahovací moment: Max. 0,6Nm
- Materiál krytu: Tlakově litý zinek
- Vnější průměr žil: ≤ 2,3 mm
- Kategorie přepětí: III
- Velikost klíče (šroub s rýhovanou hlavou / rýhovaná matice): 15
- Typ
21 03 821 2507
- Kategorie produktu
kabelový konektor
- počet kontaktů
5, 4
- Připojení
krimpované
- Obsah
1 ks
- Max. teplota
+85 °C
- Min. teplota
-40 °C
- Uzávěrka
Šroubovací uzávěr
- Ø kabelu do
2.3 mm
- Materiál pouzdra
zinkový odlitek
AWG 26 ... AWG 18
- Hmotnost
46.4 g
- Číslo výrobce
21038212507
- Izolační materiál
polyamid
- Průměr kabelu (rozsah)
2.3 mm (max)
- Pólů
5
4
- maximální průřez
0.82 mm²
- Průřez min
0.13 mm²
- Rozsah průřezů
0.13 - 0.82 mm²
- Vlastnosti
stíněný
- Druh obalu
Single
Gland nut
ANO
Zinc
Other
-40-85 °C
Crimp connection
Other
III
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
IP65/IP67
4 A
500
Ke stažení
List technických údajů
List technických údajů 3008390 HARTING 21 03 821 2507 21038212507 kabelový konektor , 1 ks
List technických údajů 3008390 HARTING 21 03 821 2507 21038212507 kabelový konektor , 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3008390 HARTING 21 03 821 2507 21038212507 kabelový konektor , 1 ks
Popis
Kabelový konektor, rovný, zásuvka, a-kódování, krimpovací připojení, polyamid (PA), kontakty: 5, 4, průřez kabelu: 0,13... 0,82 mm²
