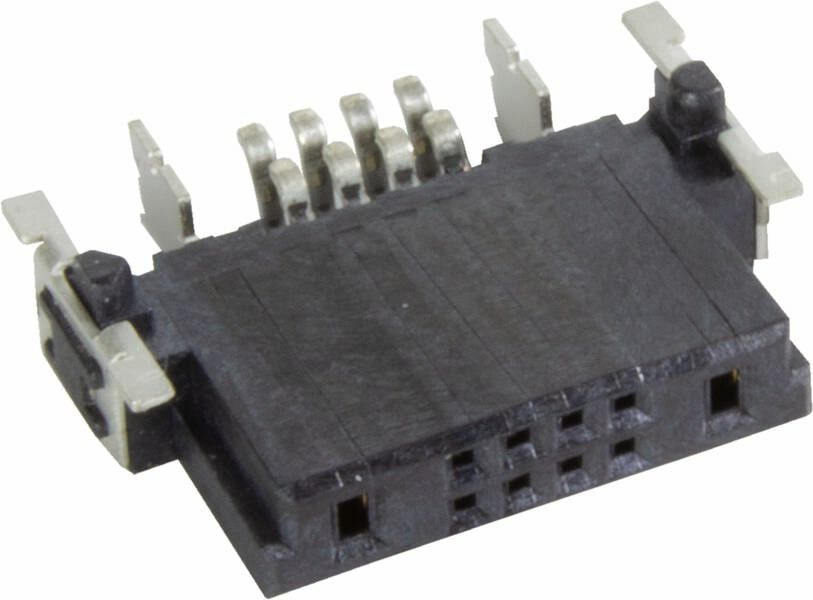

HARTING 15852082601000 kolíková lišta 400 ks
Kategorie produktu
kolíková lišta
Provedení
Lomená
Rastr (rozteč)
1.27 mm
2.54 mm
Obsah
400 ks
Počet pólů
10
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet (velikost balení 400 ks)
Celková cena (46 879,00 Kč / kus)
46 879,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Pružinová lišta
- Počet pólů 10
- Obsah 400 ks
Technické parametry
- Produktová řada: Har-flex®
- Komponenty: Pružinová lišta
- Popis kontaktu: Zahnutý
- Připojení: Pájecí kontakt Reflowlett (SMT)
- Typ připojení: Motherboard to daughercard; extendér card
- Počet kontaktů: 10
- Rastr, šířka připojení: 1,27 mm, 2,54 mm
- Jmenovitý proud: Max. 22,5 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: ≤25 mΩ
- Mezní teplota: -55 ... +125 °C
- Počet zastrčení: ≥ 500
- Zkušební napětí Ueff: Signál 0,5 kV; signál 1,39 kV / napájení; Power 1,39 kV / Power
- Izolační skupina: IIIA (175 ≤ CTI < 400)
- Materiál použití: crystal polymer (LCP)
- Barva použití: Černá
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Ušlechtilý kov přes ni konektor; sn přes ni připojení na ni
- Třída hořlavosti materiálu podle UL 94: V-0
- Označení: Hybridní
- Rastr, 1,27 mm, 2,54 mm, konektor na každé straně
- Vzdálenost vzduchu: Signální kontakty ≥ 0,4 mm; ≥ 1,74 mm silné kontakty; ≥ 1,11 mm signální kontakty
- Vzdálenost mezi elementy: Deska s plošnými spoji ≥ 0,4 mm: Signální kontakt; zabezpečovací kontakt s plošnými spoji ≥ 1,74 mm: Silné kontakty; obvody s plošnými spoji s plošnými spoji s plošnými spoji ≥ 1,11 mm: Signální kontakty a Power kontakt s přípojkami ≥ 0,4 mm: Signální kontakty; konektory s průměrem ≥ 1,89 mm: Power ≥ 2,09 mm
- Počet signálních kontaktů: 8
- Počet Power kontaktů: 2
- Jmenovité napětí: Podle IEC 60664-1
- Impulzní rázové napětí: 1,5 kV
- Stupeň znečištění: 2
- Moisture Sensitivity Level (MSL): 1 podle ECA/IPC/JEDEC J-STD-020D
- Úroveň citlivosti zkoušky (PSL): R0 podle ECA/IPC/JEDEC J-STD-020D
- Kopírulost kontaktů: Délka: 0,12 mm
- Kategorie produktu
kolíková lišta
- Provedení
Lomená
- Počet pólů
10
- Rastr (rozteč)
1.27 mm
2.54 mm
- Jmenovitý proud
22.5 A
- Jmenovitý proud - filtr
22.5 A
- Připojení
SMT
- Barva
černá
- Materiál pouzdra
PA
- Číslo výrobce
15852082601000
- Obsah
400 ks
- Materiál kontaktu
slitina mědi
- Typ
15 85 208 2601 000
- Průchozí odpor
25 mΩ
- Izolační odpor
1010 Ω
Other
10
Other
-55-125 °C
Other
1.5 kV
Soldering connection
Tin
1.27 mm
1.27 mm
Liquid crystal polymer
0°/180° (horizontal)
Other
22.5 A
Ke stažení
List technických údajů
List technických údajů 2999557 HARTING 15852082601000 kolíková lišta 400 ks
List technických údajů 2999557 HARTING 15852082601000 kolíková lišta 400 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2999557 HARTING 15852082601000 kolíková lišta 400 ks
Popis
Pružinová lišta, pájený spoj (SMT), jmenovitý proud: 22,5 a, kontakty: 10, zahnutý, slitina mědi
