Name: HARTING 15130502401333 nožová lišta Počet řádků 2 1 ks
Brand: HARTING
SKU: 3002792
Availability: BackOrder

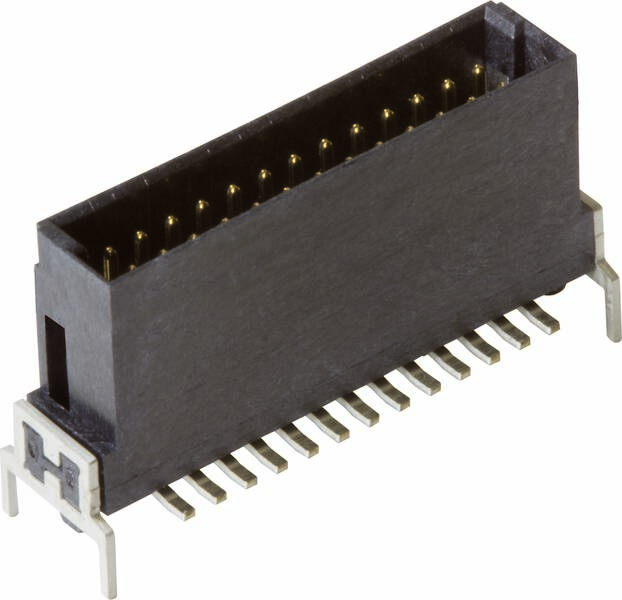

Černý, obdélníkový konektor s několika kovovými piny, vhodný pro elektronické propojení na tištěných spojích.

Kategorie produktu

nožová lišta

Provedení

Rovná

Rastr (rozteč)

1.27 mm

Obsah

1 ks

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 12. 3. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (325,00 Kč / kus)

325,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Nožová lišta

Počet pólů 50
Počet řádků 2
Obsah 1 ks

Technické parametry

Produktová řada: Har-flex®
Komponenty: Nožová lišta
Popis kontaktu: Rovný
Typ připojení: Pájený reflowletovací konektor (THR)
Typ připojení: Motherboard to trvale Atcard; mezanine; deska s plošnými spoji na kabel
Počet kontaktů: 50
Zapojení kontaktů: 2
Rastr, 1,27 mm, připojení na straně
Izolační odpor: 109 Ω
Průchodový odpor: ≤25 mΩ
Mezní teplota: -55 ... +125 °C
Počet zastrčení: ≥ 500
Zkušební napětí Ueff: 0,5 kV
Izolační skupina: IIIA (175 ≤ CTI < 400)
Materiál použití: crystal polymer (LCP)
Materiál kontaktů: Slitina mědi
Povrch kontaktů: Ušlechtilý kov přes ni konektor; sn přes ni připojení na ni
Třída hořlavosti materiálu podle UL 94: V-0
Označení: Signál
Rastr, 1,27 mm na každé straně konektor
Vzdálenost vzduchu: ≥ 0,4 mm
Vzdálenost mezi elementy: ≥ 0,4 mm
Výška stohování: 4,85 mm

Kategorie produktu: nožová lišta

Provedení: Rovná

Počet pólů: 50

Počet řádků: 2

Rastr (rozteč): 1.27 mm

Připojení: THR

Materiál pouzdra: PA

Číslo výrobce: 15130502401333

Obsah: 1 ks

Materiál kontaktu: slitina mědi

Typ: 15 13 050 2401 333

Průchozí odpor: 25 mΩ

Izolační odpor: 109 Ω

: Printed circuit board to cable

: Other

: 50

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Ke stažení

List technických údajů

List technických údajů 3002792 HARTING 15130502401333 nožová lišta Počet řádků 2 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3002792 HARTING 15130502401333 nožová lišta Počet řádků 2 1 ks

Popis

Nožová lišta, spojka pro reflowletování (THR), kontakty: 50, rovná, slitina mědi, ušlechtilý kov přes ni konektor, sn přes ni připojení na straně

Tento text byl přeložen strojově.

Popis

Nožová lišta, spojka pro reflowletování (THR), kontakty: 50, rovná, slitina mědi, ušlechtilý kov přes ni konektor, sn přes ni připojení na straně

Tento text byl přeložen strojově.
