Name: HARTING 09736966947 nožová lišta Počet řádků 3 1 ks
Brand: HARTING
SKU: 3003583
Availability: BackOrder

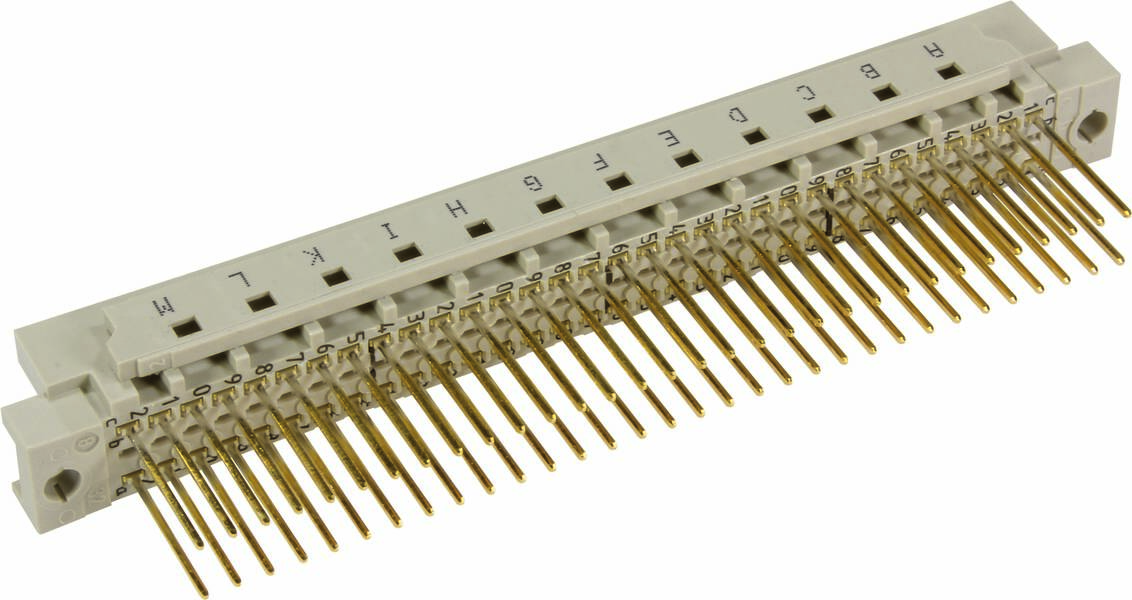

Elektronický konektorový spoj s několika zlatými kolíky, číslovanými a označenými písmeny A až R.

Kategorie produktu

nožová lišta

Provedení

Rovná

Rastr (rozteč)

2.54 mm

Obsah

1 ks

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 11. 3. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (428,93 Kč / kus)

428,93 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Nožová lišta

Počet pólů 96
Počet řádků 3
Obsah 1 ks

Technické parametry

Konstrukční řada: DIN 41612
Komponenty: Nožová lišta
Popis kontaktu: Rovný
Typ připojení: Připojení vinutí
Typ připojení: Deska plošných spojů k kabelu; kabel k kabelu
Počet kontaktů: 96
Délka pinů: 13 mm
Kontakty: 3
Rastr, 2,54 mm, připojení na straně
Jmenovitý proud: Jmenovitý proud měřený při 20 °C, podrobnosti viz deratingová křivka
Izolační odpor >1012 Ω
Průchodový odpor: ≤ 20 mΩ
Mezní teplota: -55 ... +125 °C
Maximální hmotnost: 90 kg
Počet zastrčení: ≥ 400
Zkušební napětí Ueff: 1 kV (kontaktní kontakt); 1,55 kV (kontaktní hmotnost)
Izolační skupina: IIIA (175 ≤ CTI < 400)
Materiál: Termoplastická plastická hmota, zesílená skelnými vlákny
Barva vložky: RAL 7032 (křemenově šedá)
Materiál kontaktů: Slitina mědi
Povrch kontaktů: Ušlechtilý kov přes ni konektor; ni připojení na straně
Třída hořlavosti materiálu podle UL 94: V-0
Normy IEC 60603-2
Čistá hmotnost: 17,55 g
Označení: Tvar R
Rastr, 2,54 mm na každé straně konektor
Vzdálenost vzduchu: ≥ 1,2 mm
Vzdálenost mezi elementy: ≥ 1,2 mm
Vlastnosti: Bezolovnatý
Upevnění desek s plošnými spoji: S přírubou
Hot plugging: ne
Klasifikace dráhy: F4/I3 podle NFF 16-101/102
Kontaktní vybavení: Řady a, b a c, položky 1, 2, ... , 31, 32
KÓDOVÁNÍ: Kódování se ztrátou kontaktu; boční kódování

Kategorie produktu: nožová lišta

Provedení: Rovná

Počet pólů: 96

Počet řádků: 3

Rastr (rozteč): 2.54 mm

Připojení: ovíjený spoj

Barva: štěrkově šedá (RAL 7032)

Materiál pouzdra: PA

Číslo výrobce: 09736966947

Obsah: 1 ks

Materiál kontaktu: slitina mědi

Typ: 09 73 696 6947

Průchozí odpor: 20 mΩ

Izolační odpor: 1012 Ω

Délka hrotu: 13 mm

: Printed circuit board to cable

: Other

: 96

: Other

: -55-125 °C

: Other

: Direct connection

: Other

: 13 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Ke stažení

List technických údajů

List technických údajů 3003583 HARTING 09736966947 nožová lišta Počet řádků 3 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3003583 HARTING 09736966947 nožová lišta Počet řádků 3 1 ks

Popis

Nožová lišta, vinutí, jmenovitý proud: 2 a, kontakty: 96, rovný, slitina mědi, ušlechtilý kov přes ni konektor, ni připojení na straně

Tento text byl přeložen strojově.

Popis

Nožová lišta, vinutí, jmenovitý proud: 2 a, kontakty: 96, rovný, slitina mědi, ušlechtilý kov přes ni konektor, ni připojení na straně
